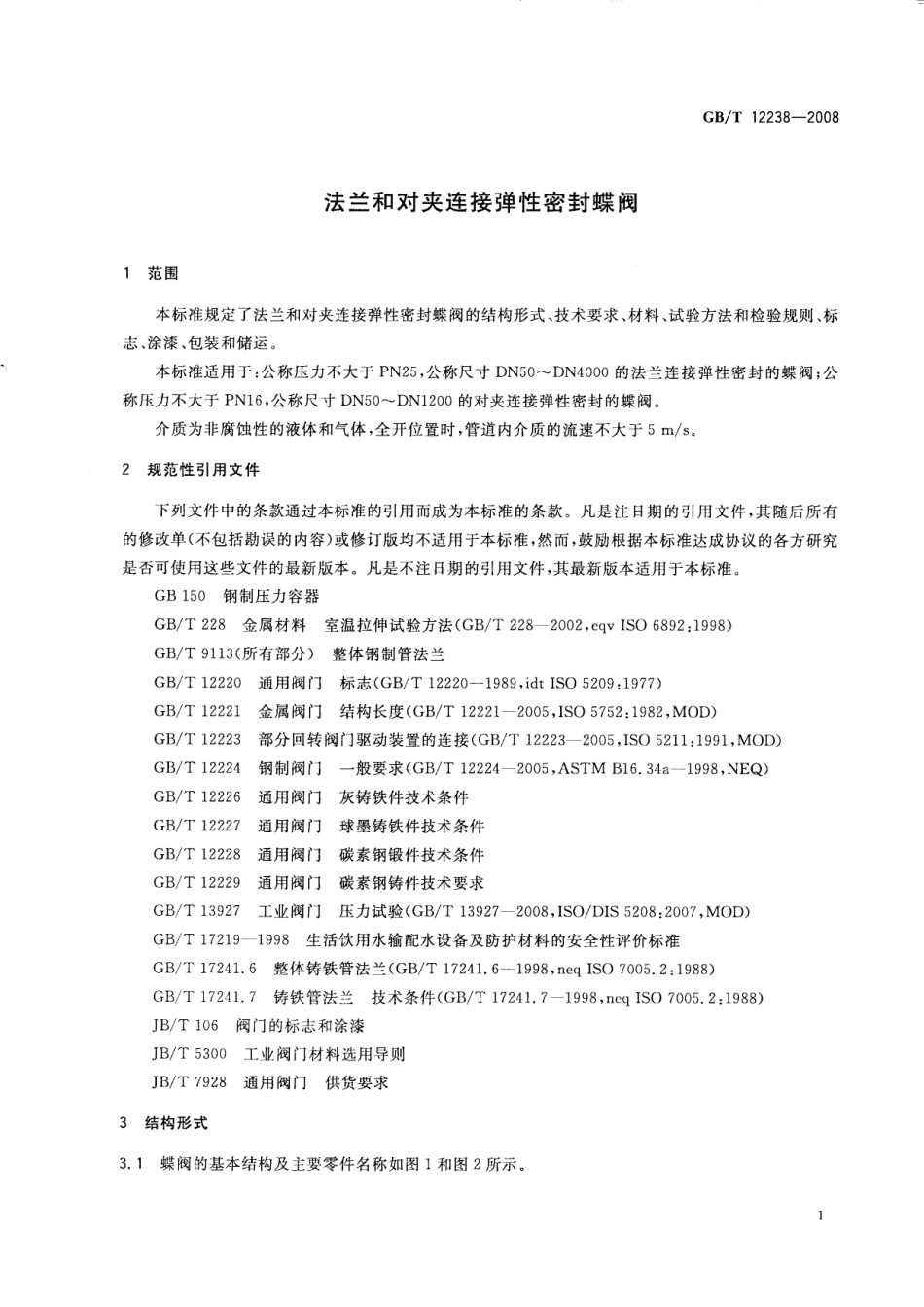

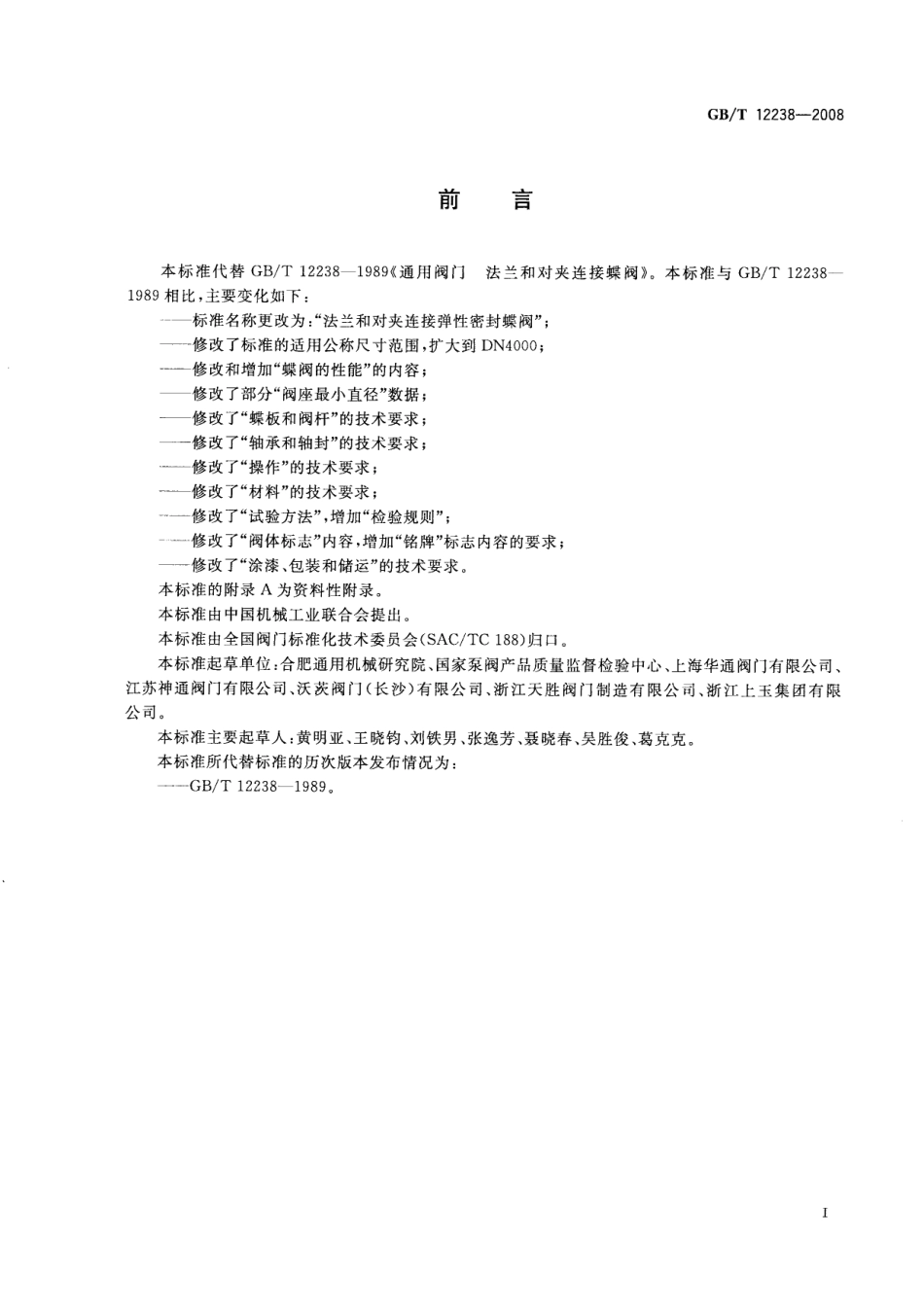

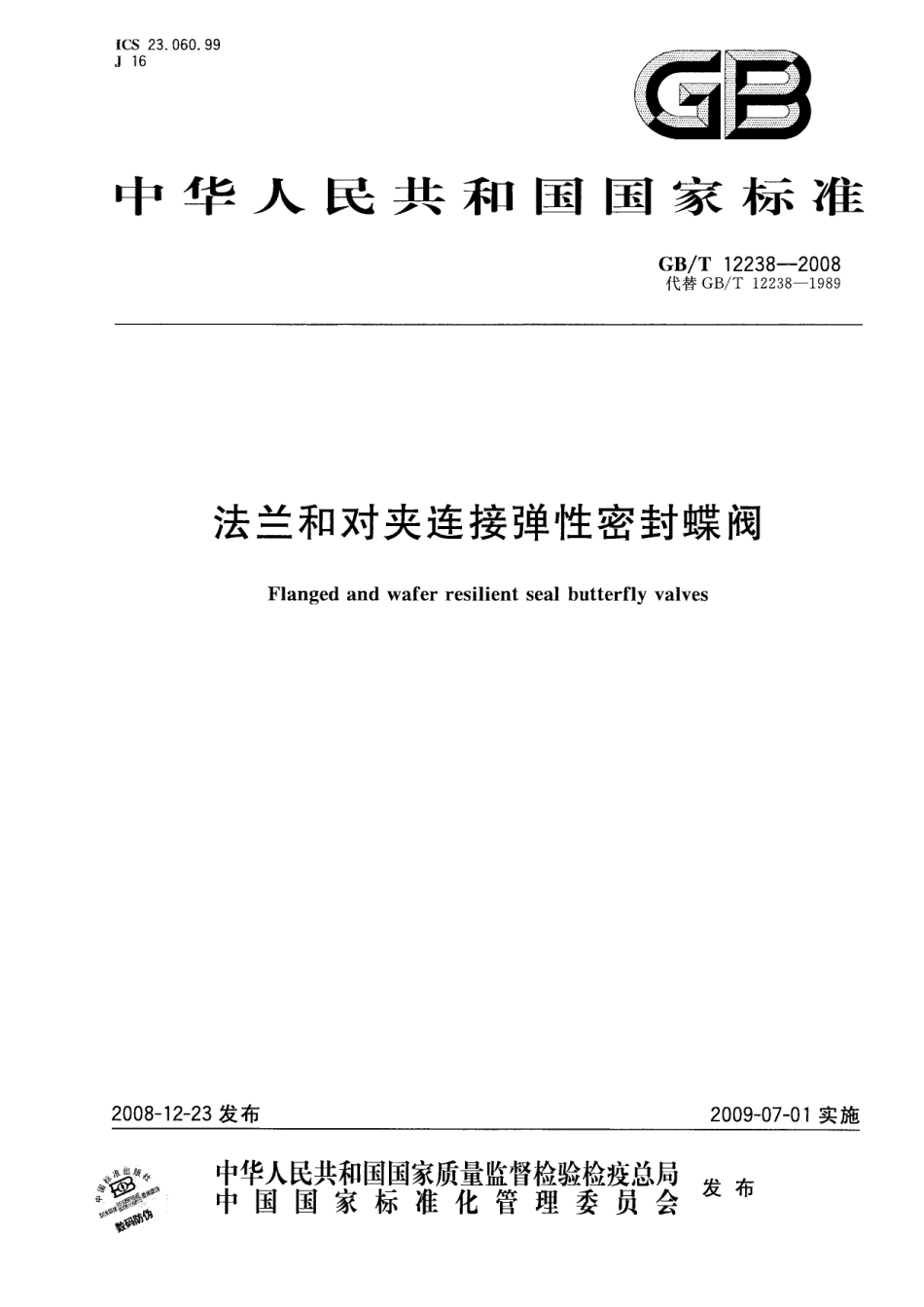

ICs23.060.99J16中华人民共和国国家标准GB/T1223⒏-2008代替GB/T12238—1989法兰和对夹连接弹性密封蝶阀Flangedandwaferresilientsealbutterflyvalves200B-1⒉23发布2009-07-01实施锱鬣静串暂獬罕衢譬揩筢发布GB/T12238—2008本标准代替GB/T12238—1989《通用阀门法兰和对夹连接蝶阀》。本标准与GB/T12238—1989相比,主要变化如下:——标准名称更改为:“法兰和对夹连接弹性密封蝶阀”;——修改了标准的适用公称尺寸范围,扩大到DN4000;——修改和增加“蝶阀的性能”的内容;——修改了部分“阀座最小直径”数据;——修改了“蝶板和阀杆”的技术要求;——修改了“轴承和轴封”的技术要求;ˉ——修改了“操作”的技术要求;——修改了“材料”的技术要求;——修改了“试验方法”,增加“检验规则”;———ˉ修改了“阀体标志”内容,增加“铭牌”标志内容的要求;——修改了“涂漆、包装和储运”的技术要求。本标准的附录A为资料性附录。本标准由中国机械工业联合会提出。本标准由全国阀门标准化技术委员会(SAC/TC188)归口。本标准起草单位:合肥通用机械研究院、国家泵阀产品质量监督检验中心、上海华通阀门有限公司、江苏神通阀门有限公司、沃茨阀门(长沙)有限公司、浙江天胜阀门制造有限公司、浙江上玉集团有限公司。本标准主要起草人:黄明亚、王晓钧、刘铁男、张逸芳、聂晓春、吴胜俊、葛克克。本标准所代替标准的历次版本发布情况为:——GB/T12238—△989。亠一一日亠刖GB/T12238—2008法兰和对夹连接弹性密封蝶阀1范围本标准规定了法兰和对夹连接弹性密封蝶阀的结构形式、技术要求、材料、试验方法和检验规则、标志、涂漆、包装和储运。本标准适用于:公称压力不大于PN25,公称尺寸DN50~DN4000的法兰连接弹性密封的蝶阀;公称压力不大于PN16,公称尺寸DN50~DN1200的对夹连接弹性密封的蝶阀。介质为非腐蚀性的液体和气体,全开位置时,管道内介质的流速不大于5m/s。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文仵的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB150钢制压力容器GB/T228金属材料室温拉伸试验方法(GB/T228—⒛02,eqvISO6892:1998)GB/T9113(所有部分)整体钢制管法兰GB/T122⒛通用阀门标志(GB/T12220—1989,idtIS05209:1977)GB/T12221金属阀门结构长度(GB/T1...
