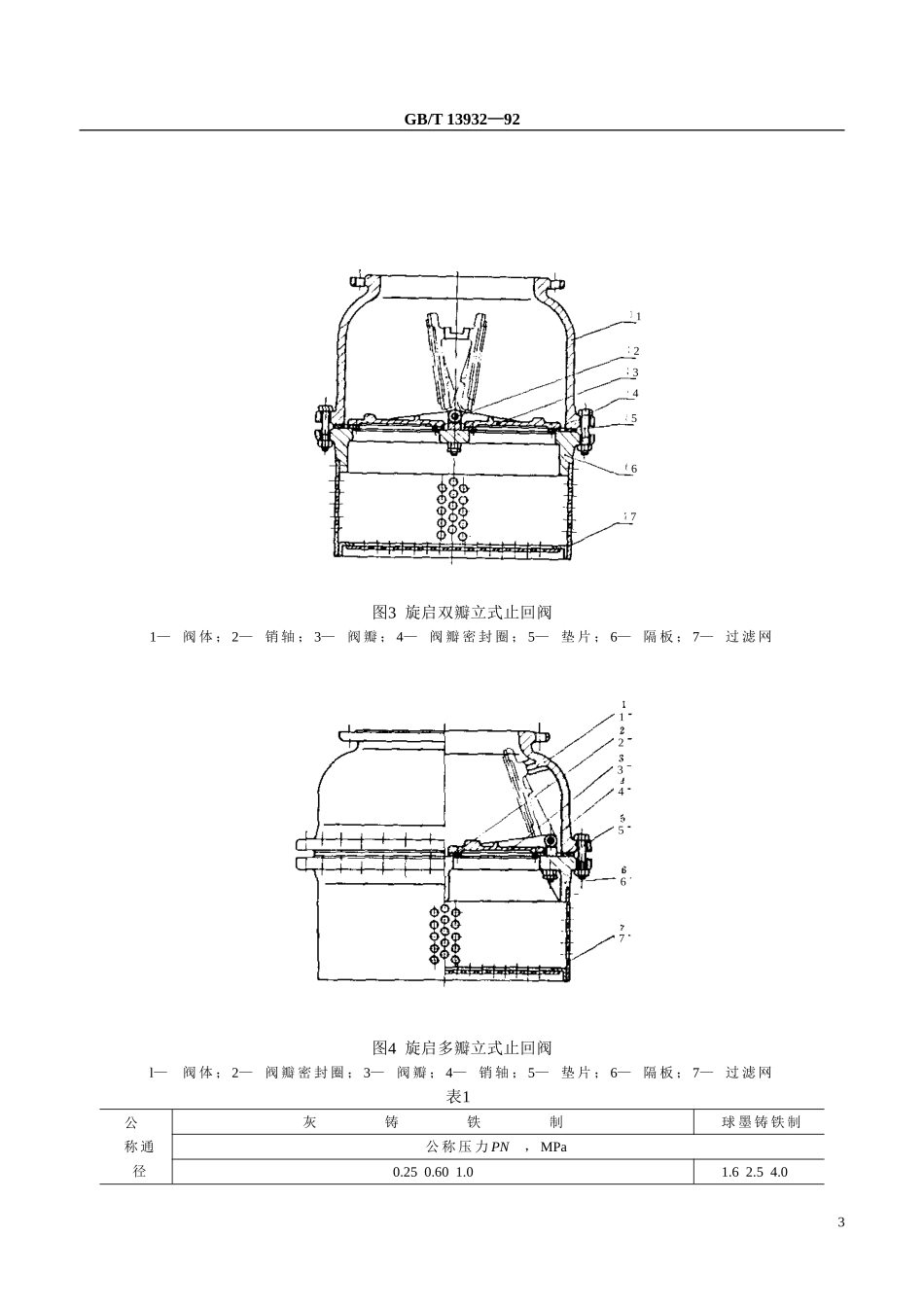

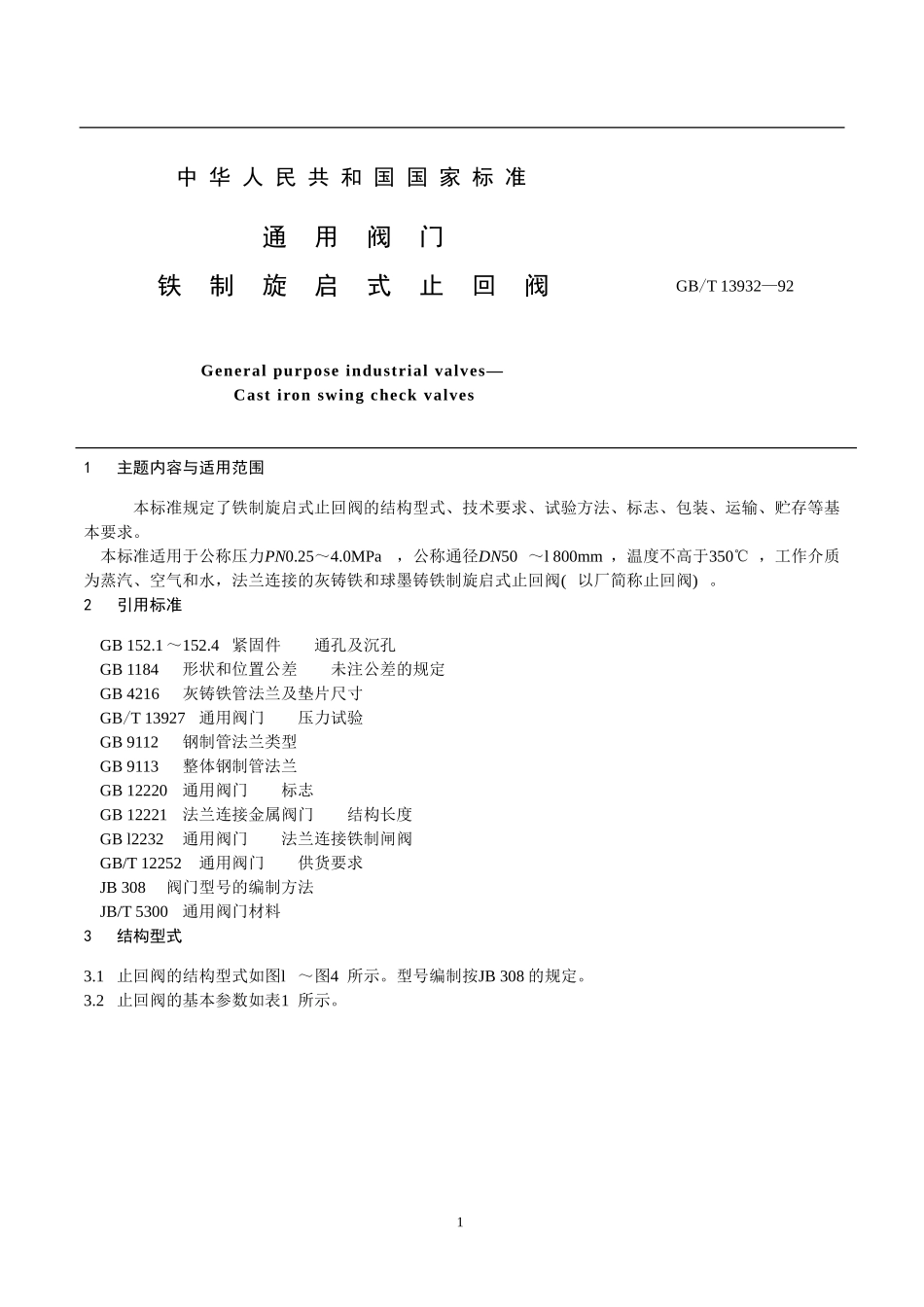

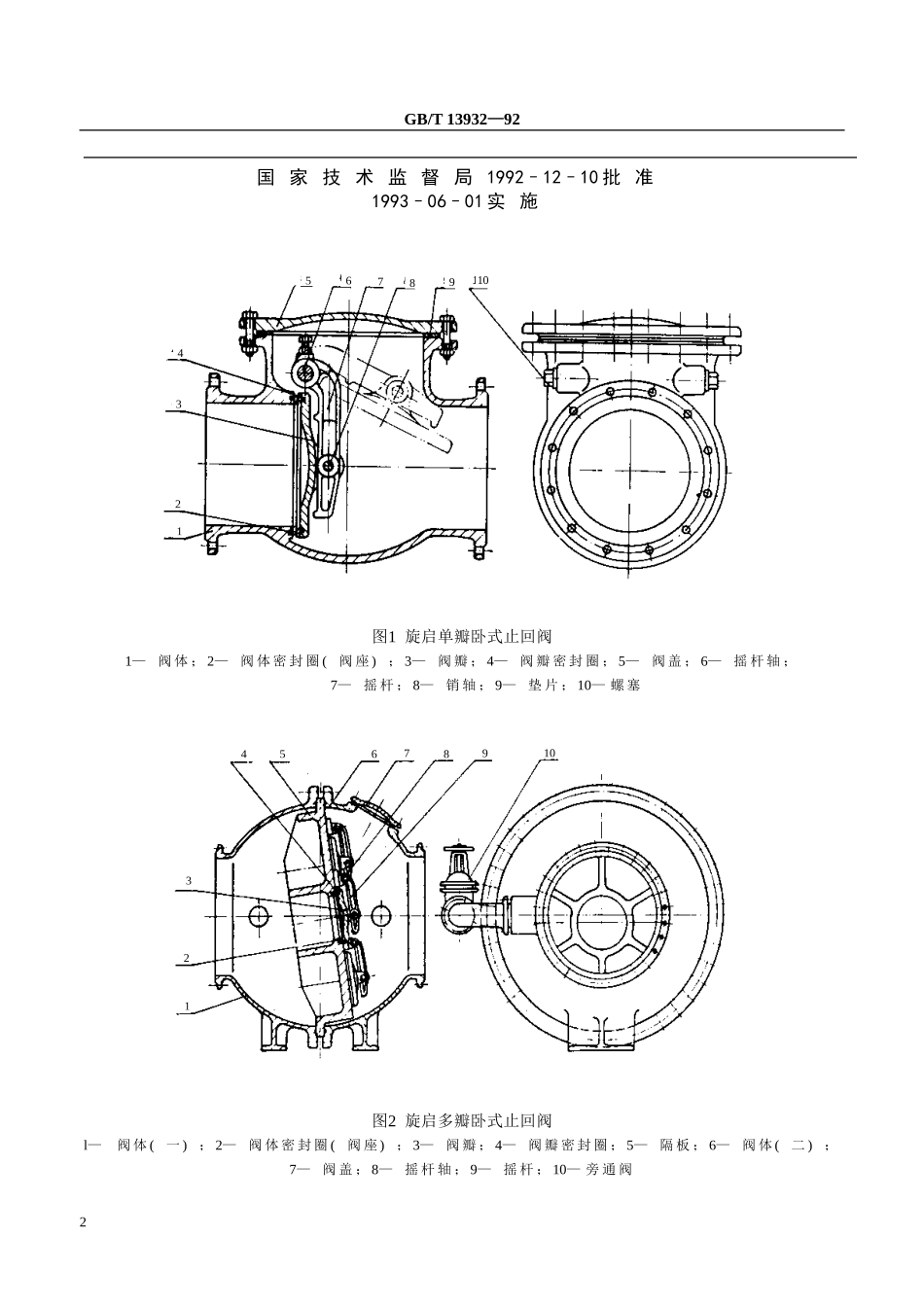

中华人民共和国国家标准通用阀门铁制旋启式止回阀Generalpurposeindustrialvalves—CastironswingcheckvalvesGB/T13932—921主题内容与适用范围本标准规定了铁制旋启式止回阀的结构型式、技术要求、试验方法、标志、包装、运输、贮存等基本要求。本标准适用于公称压力PN0.25～4.0MPa，公称通径DN50～l800mm，温度不高于350℃，工作介质为蒸汽、空气和水，法兰连接的灰铸铁和球墨铸铁制旋启式止回阀(以厂简称止回阀)。2引用标准GB152.1～152.4紧固件通孔及沉孔GB1184形状和位置公差未注公差的规定GB4216灰铸铁管法兰及垫片尺寸GB/T13927通用阀门压力试验GB9112钢制管法兰类型GB9113整体钢制管法兰GB12220通用阀门标志GB12221法兰连接金属阀门结构长度GBl2232通用阀门法兰连接铁制闸阀GB/T12252通用阀门供货要求JB308阀门型号的编制方法JB/T5300通用阀门材料3结构型式3.1止回阀的结构型式如图l～图4所示。型号编制按JB308的规定。3.2止回阀的基本参数如表1所示。1GB/T13932—92国家技术监督局1992–12–10批准1993–06–01实施图1旋启单瓣卧式止回阀1—阀体；2—阀体密封圈(阀座)；3—阀瓣；4—阀瓣密封圈；5—阀盖；6—摇杆轴；7—摇杆；8—销轴；9—垫片；10—螺塞图2旋启多瓣卧式止回阀l—阀体(一)；2—阀体密封圈(阀座)；3—阀瓣；4—阀瓣密封圈；5—隔板；6—阀体(二)；7—阀盖；8—摇杆轴；9—摇杆；10—旁通阀21234567891012345678910GB/T13932—92图3旋启双瓣立式止回阀1—阀体；2—销轴；3—阀瓣；4—阀瓣密封圈；5—垫片；6—隔板；7—过滤网图4旋启多瓣立式止回阀l—阀体；2—阀瓣密封圈；3—阀瓣；4—销轴；5—垫片；6—隔板；7—过滤网表1公称通径灰铸铁制球墨铸铁制公称压力PN，MPa0.250.601.01.62.54.0312345677654321GB/T13932—92DN单瓣卧式多瓣卧式双瓣立式多瓣立式单瓣卧式50△———△65△———△续表1公称通径DNmm灰铸铁制球墨铸铁制公称压力PN，MPa0.250.601.01.62.54.0单瓣卧式多瓣卧式双瓣立式多瓣立式单瓣卧式80△———△100△———△125△———△150△———△200△———△250△————300△————350△—△△—400△—△△—450△—△△—500△—△△—600△—△△—700—△———800—△———900—△———1000—△———1200—△———1400—△———1600—△———1800—△———注：立式止回阀也称作底阀。4技术要求4.1压力-温度等级4.1.1灰铸铁制止回阀的压力-温度等级应符合GB4216的规定。4.1.2球墨铸铁制...
