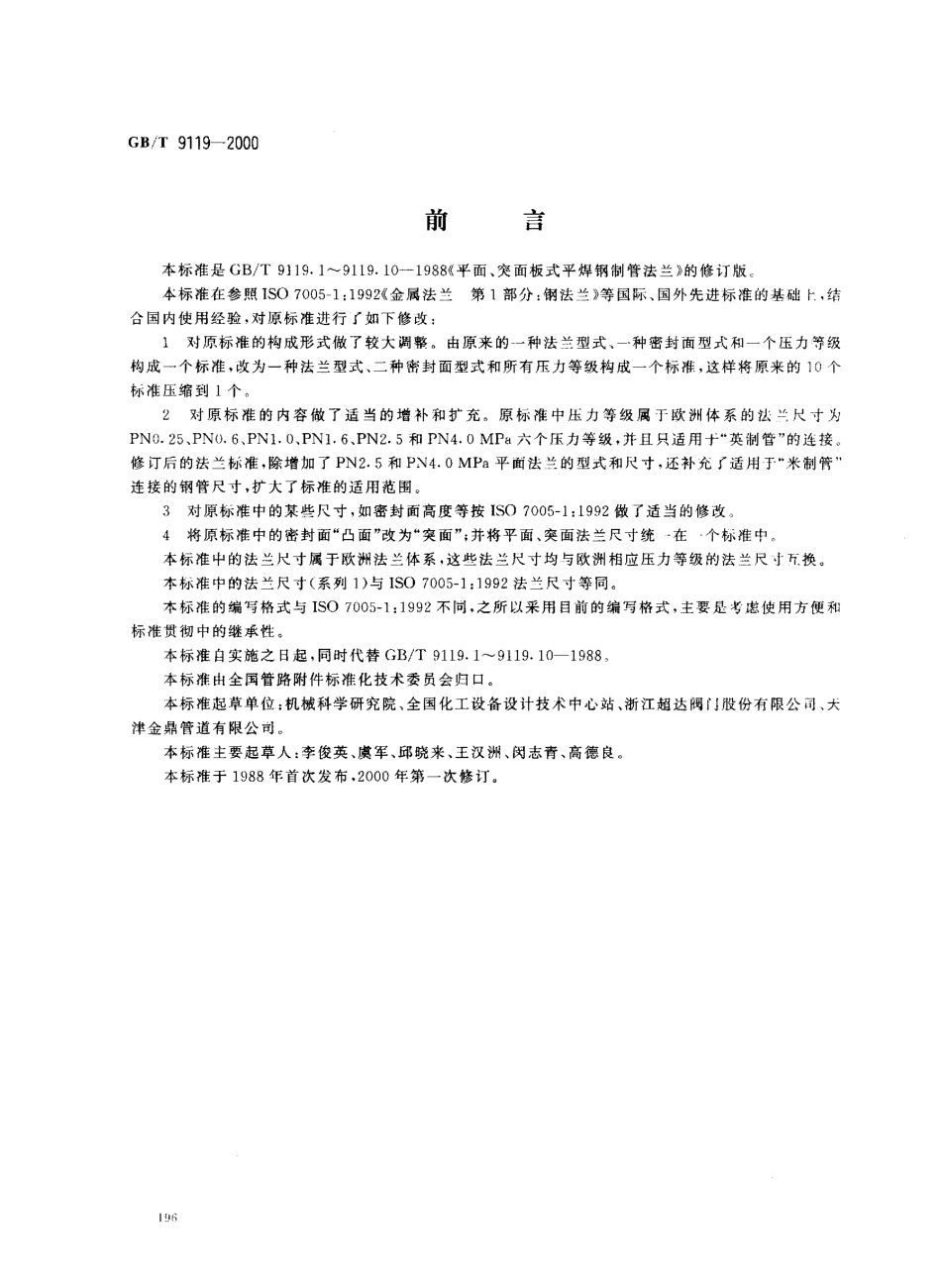

GB/T9119-2000前言本标准是GB/T9119.1-9119-10-1988《平面、突面板式平焊钢制管法兰》的修订版本标准在参照ISO7005-1:1992((金属法兰第1部分:钢法兰》等国际、国外先进标准的基础F.，结合国内使用经验.对原标准进行了如下修改1对原标准的构成形式做了较大调整。由原来的一种法兰型式、一种密封面型式和一个压力等级构成一个标准，改为一种法兰型式、二种密封面型式和所有压力等级构成一个标准，这样将原来的10个标准压缩到1个2对原标准的内容做了适当的增补和扩充。原标准中压力等级属于欧洲体系的法、月丈寸为PNO.25,PN0.6,PN1.O,PN1.6,PN2.5和PN4.0MPa六个压力等级，并且只适用十“英制管”的连接修汀后的法兰标准，除增加了PN2.5和PN4.0MPa平面法兰的型式和尺寸，还补充了适用于“米制管”连接的钢管尺寸，扩大了标准的适用范围3对原标准中的某些尺寸，如密封面高度等按ISO7005-1:1992做了适当的修改4将原标准中的密封面“凸面”改为“突面”;并将平面、突面法兰尺寸统一在个标准中。本标准中的法兰尺寸属于欧洲法兰体系.这些法兰尺寸均与欧洲相应压力等级的法兰尺寸互换木标准中的法兰尺寸(系列1)与ISO7005-1:1992法兰尺寸等同木标准的编写格式与ISO7005-1:1992不同.之所以采用目前的编写格式，主要是考虑使用方便和标准贯彻中的继承性本标准自实施之日起，同时代替GB/T9119.1-9119.10-1988本标准由全国管路附件标准化技术委员会归口。本标准起草单位:机械科学研究院、全国化工设备设计技术中心站、浙江超达阀门股份有限公司、大津金鼎管道有限公司。本标准主要起草人:李俊英、虞军、邱晓来、王汉洲、阂志青、高德良本标准于1988年首次发布.2000年第一次修订。中华人民共和国国家标准平面、突面板式平焊钢制管法兰GB/T9119--2000Slip-on-weldingplatesteelpipeflangeswithflatfaceorraisedface代替GB门、9119.1-9119.1019881范围本标准规定了公称压力PN为0.25,0.6,1.0,1.6,2.5和4.0MPa的平面、突面板式平焊钢制管法兰的型式和尺寸本标准适用于公称压力PNO.25-PN4.0MPa的平面、突面板式平焊钢制管法兰2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版木均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB厂F9112一2000钢制管法兰类型与参数GB/T9124一2000钢制管法兰技术条件3法兰的型式与尺寸PNO.25,PNO.6,PN1.O,PN1.6,PN2.5和PN4.0MPa平面板式平焊钢制管法升...
