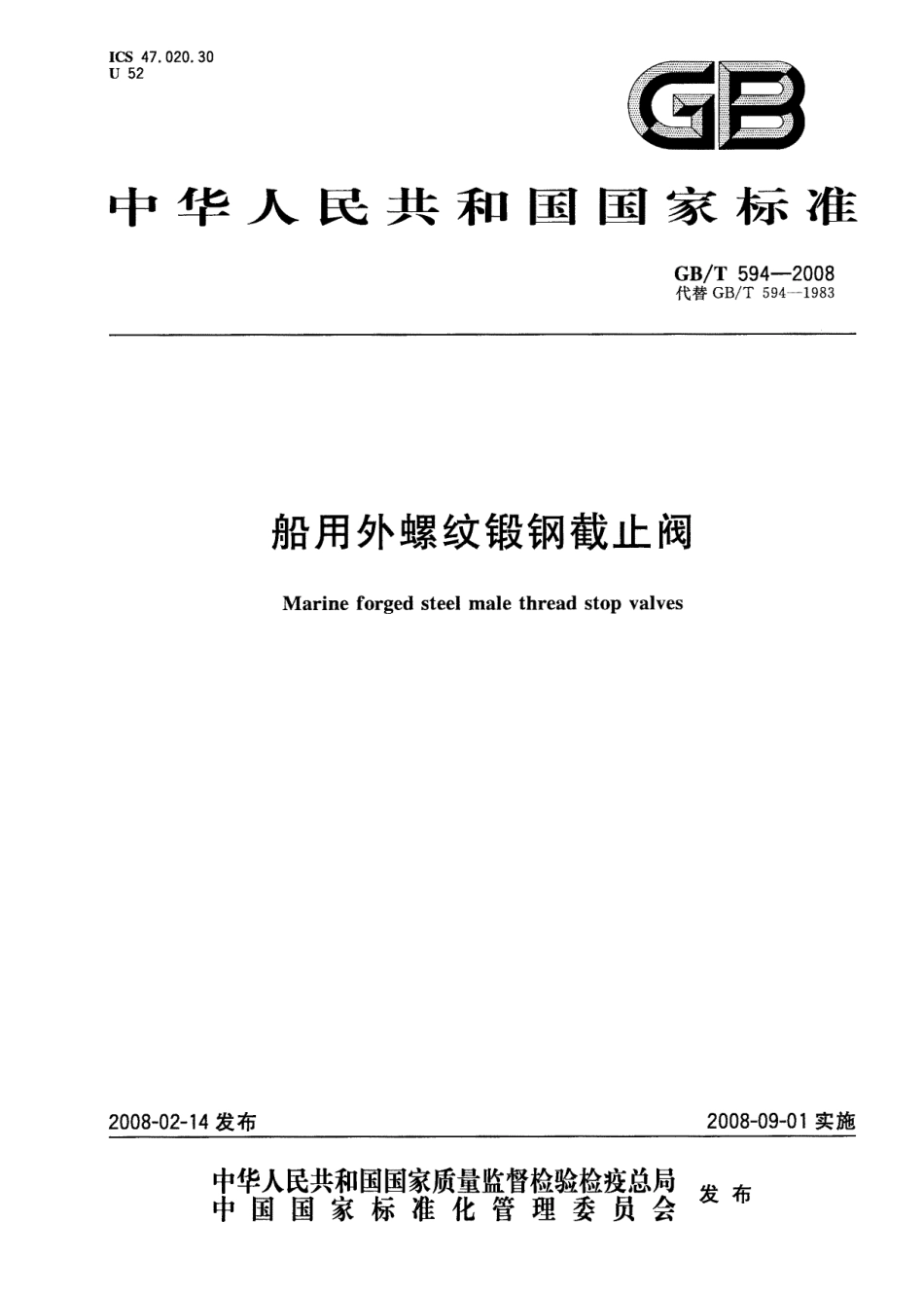

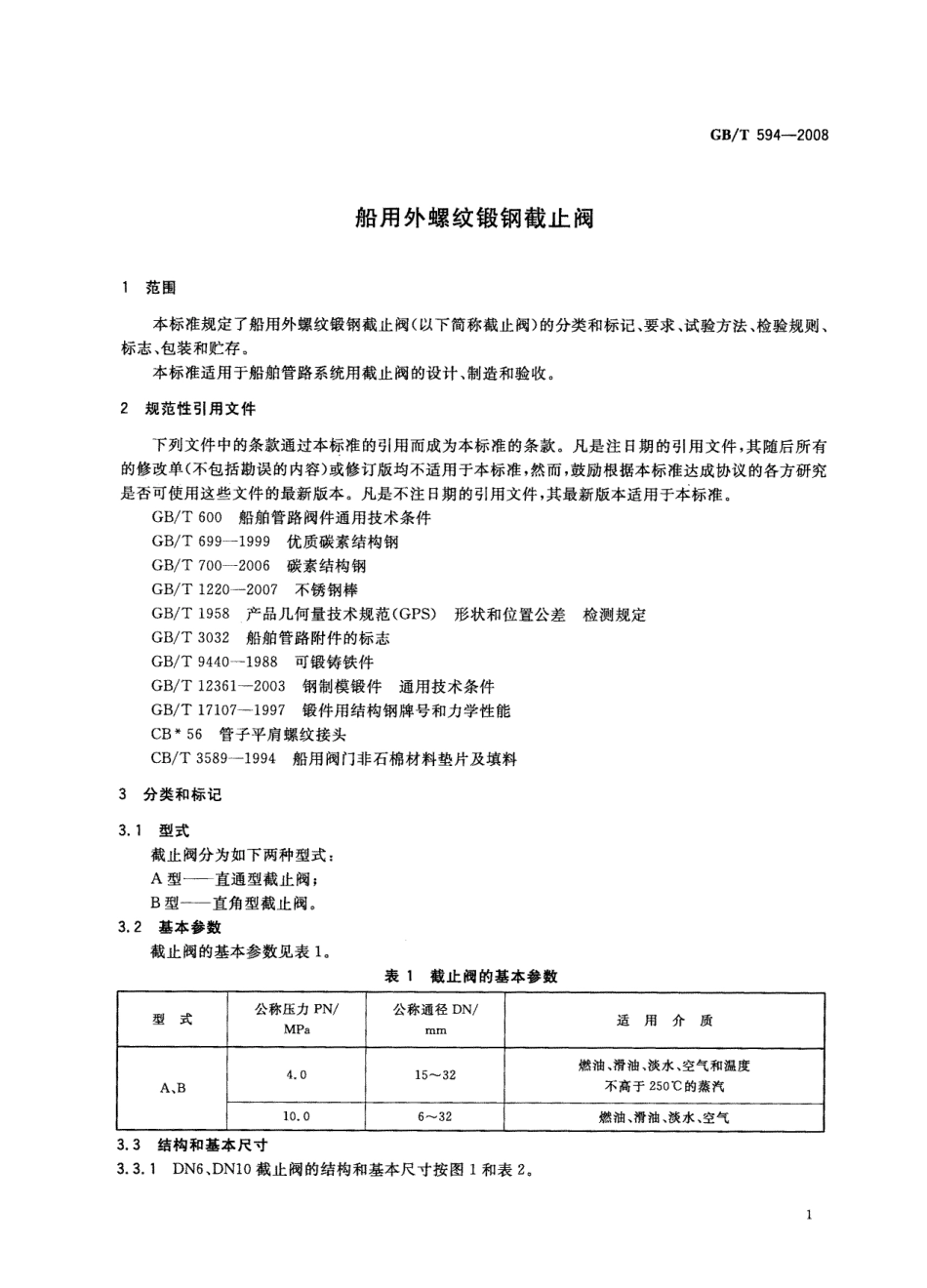

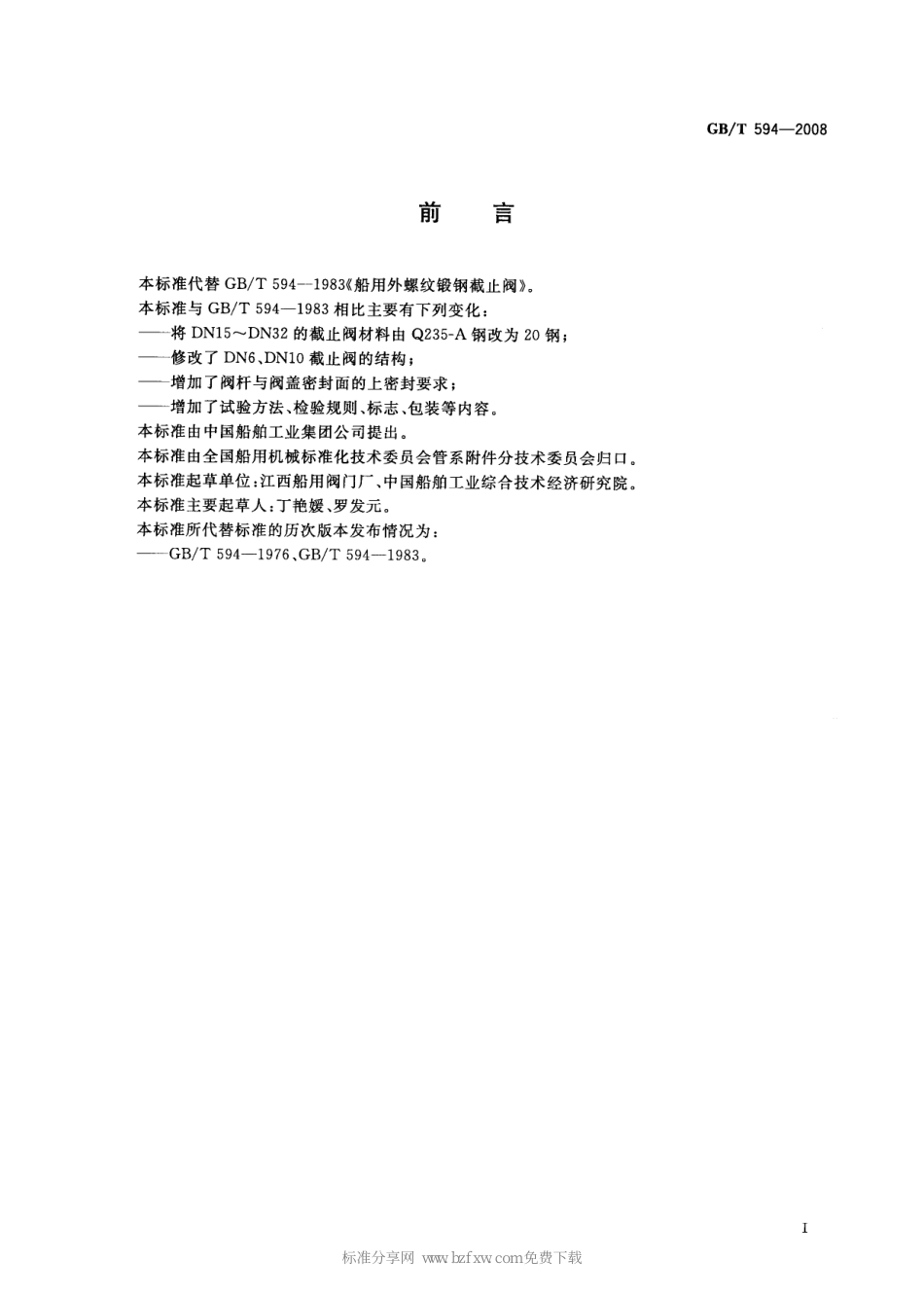

弓4752荡黔中华人民共和国国家标准GB/T594一2008代替GB/T594一1983船用外螺纹锻钢截止阀MarineforgedsteelmalethreadstOPvalves208一02一14发布2008一09一01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T594一2008曰二.‘目.种几-月U吕本标准代替GB/T594一1983《船用外螺纹锻钢截止阀》。本标准与GB/T594一1983相比主要有下列变化:—将DN15~DN32的截止阀材料由Q235一A钢改为20钢;—修改了DN6、DN10截止阀的结构;—增加了阀杆与阀盖密封面的上密封要求;—增加了试验方法、检验规则、标志、包装等内容。本标准由中国船舶工业集团公司提出。本标准由全国船用机械标准化技术委员会管系附件分技术委员会归口。本标准起草单位:江西船用阀门厂、中国船舶工业综合技术经济研究院。本标准主要起草人:丁艳媛、罗发元。本标准所代替标准的历次版本发布情况为:—GB/T594一1976、GB/T594一1983。标准分享网www.bzfxw.com免费下载GB/T594一2008船用外螺纹锻钢截止阀范围本标准规定了船用外螺纹锻钢截止阀(以下简称截止阀)的分类和标记、要求、试验方法、检验规则、标志、包装和贮存。本标准适用于船舶管路系统用截止阀的设计、制造和验收。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T600船舶管路阀件通用技术条件GB/T6”一1999优质碳素结构钢GB/T700一2006碳素结构钢GB/T1220一2007不锈钢棒GB/T1958产品几何量技术规范(GPS)形状和位置公差检测规定GB/T3032船舶管路附件的标志GB/T9440一1988可锻铸铁件GB/T12361一2003钢制模锻件通用技术条件GB/T17107一1997锻件用结构钢牌号和力学性能CB‘56管子平肩螺纹接头cB/T3589一1994船用阀门非石棉材料垫片及填料3分类和标记3，1型式截止阀分为如下两种型式:A型一一直通型截止阀;B型—直角型截止阀。3.2基本参数截止阀的基本参数见表1。表1截止润的基本参数型式公称压力PN/MPa公称通径DN/nlrn适用介质A、B4，015~32燃油、滑油、淡水、空气和温度不高于250℃的蒸汽10。06~32燃油、滑油、淡水、空气3.33.3.结构和基本尺寸DN6、DN10截止阀的结构和基本尺寸按图1和表2。GB/T594一2008单位为毫米口51扳手尺寸52q}呀}弓台A型B型图t截止阀(DN6~DN10)...
