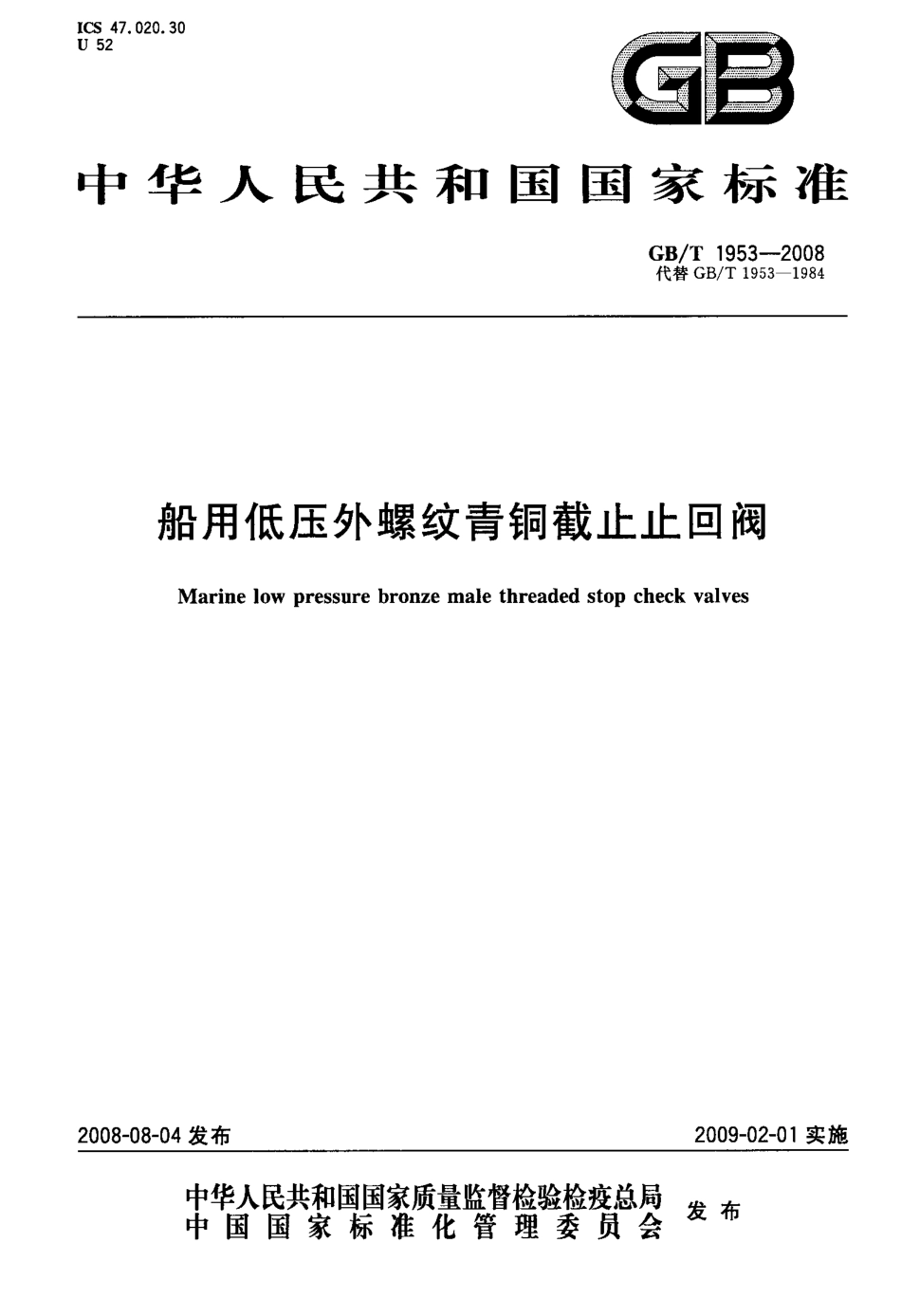

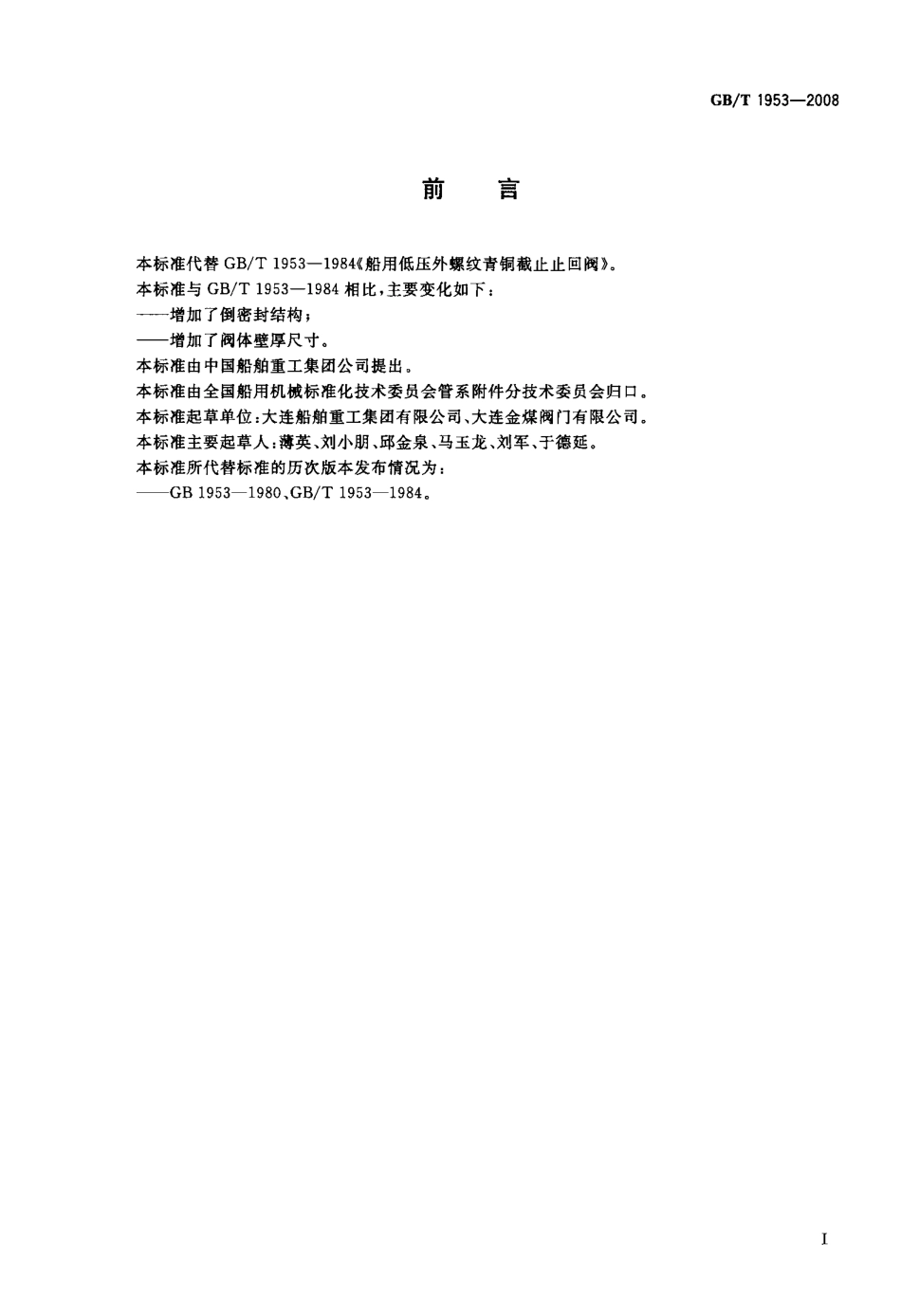

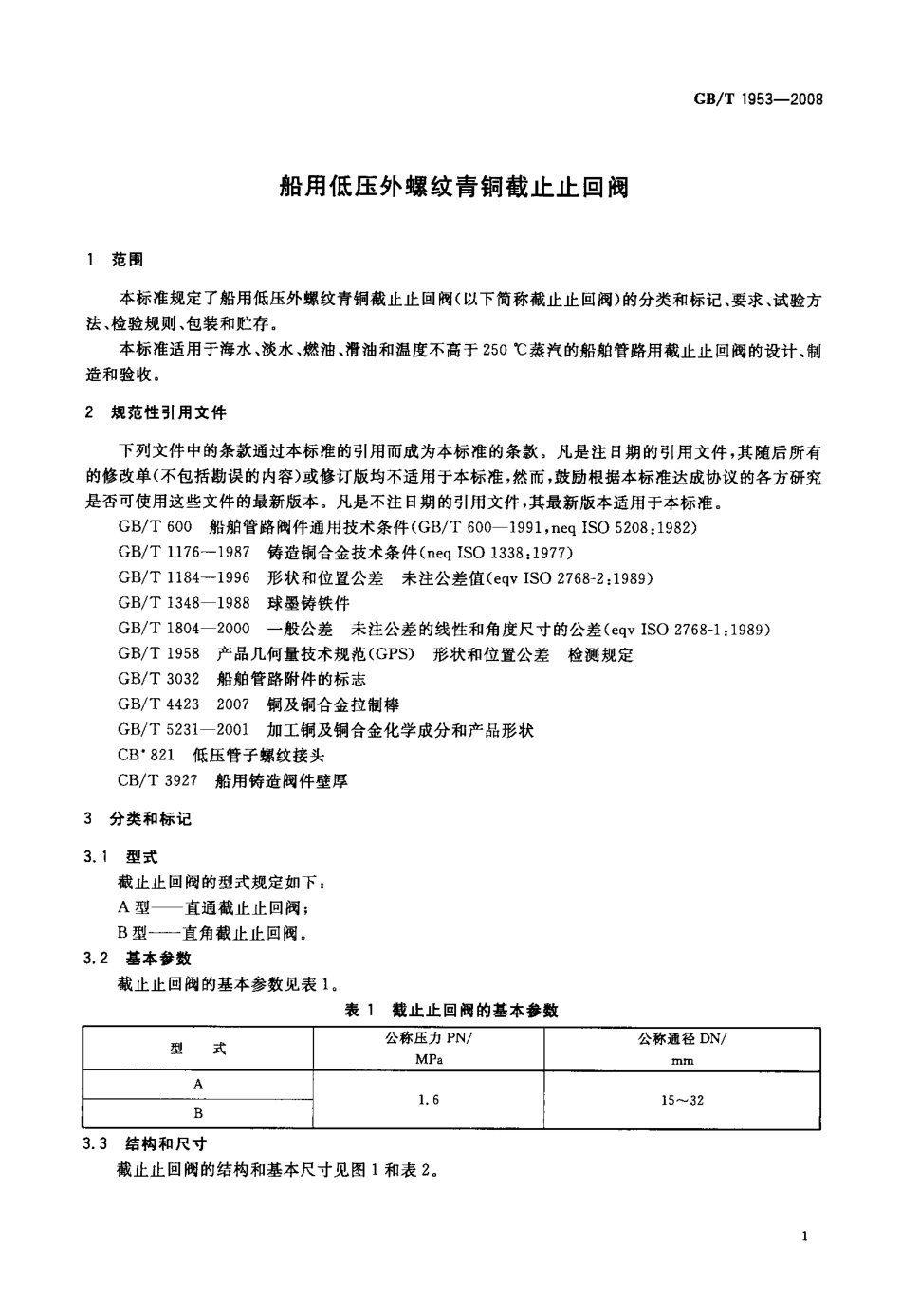

ICs47．020．30U52囝雪中华人民共和国国家标准GB／T1953--2008代替GB／T19531984船用低压外螺纹青铜截止止回阀Marinelowpressurebronzemalethreadedstopcheckvalves2008-08-04发布2009—02—01实施丰瞀鹊紫瓣警糌瞥鐾发布中国国家标准化管理委员会仪1”刖瞢本标准代替GB／T1953--1984{船用低压外螺纹青铜截止止回阀》。本标准与GB／T1953—1984相比，主要变化如下：——增加了倒密封结构；——增加了阀体壁厚尺寸。本标准由中国船舶重工集团公司提出。本标准由全国船用机械标准化技术委员会管系附件分技术委员会归口。本标准起草单位：大连船舶重工集团有限公司、大连金煤阀门有限公司。本标准主要起草人：薄英、刘小朋、邱金泉、马玉龙、刘军、于德延。本标准所代替标准的历次版本发布情况为：——GB19531980、GB／T19531984。GB／T1953--2008船用低压外螺纹青铜截止止回阀GB／T1953--20081范围本标准规定了船用低压外螺纹青铜截止止回阀(以下简称截止止回阀)的分类和标记、要求、试验方法、检验规则、包装和贮存。本标准适用于海水、淡水、燃油、滑油和温度不高于260℃蒸汽的船舶管路用截止止回阅的设计、制造和验收。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB／T600船舶管路阀件通用技术条件(GB／T6001991，neqISO5208：1982)GB／T1176—1987铸造铜合金技术条件(neqISO1338：1977)GB／T1184—1996形状和位置公差未注公差值(eqvISO2768—2：1989)GB／T13481988球墨铸铁件GB／T18042000一般公差未注公差的线性和角度尺寸的公差(eqvISO2768—1；1989)GB／T1958产品几何量技术规范(GPS)形状和位置公差检测规定GB／T3032船舶管路附件的标志GB／T44232007铜及铜合金拉制棒GB／T52312001加工铜及铜合金化学成分和产品形状CB。821低压管子螺纹接头CB／T3927船用铸造阀件壁厚3分类和标记3．1型式截止止回阀的型式规定如下：A型——直通截止止回阀；B型——直角截止止回阀。3．2基本参数截止止回阀的基本参数见表1。表1截止止回阀的基本参数公称压力PN／公称通径DN／型式MPaA1．615～32B3．3结构和尺寸截止止回阀的结构和基本尺寸见图1和表2。GB／T1953--2008A型单位为毫米B型图1截止止回阀表2截止止回阀的基...
