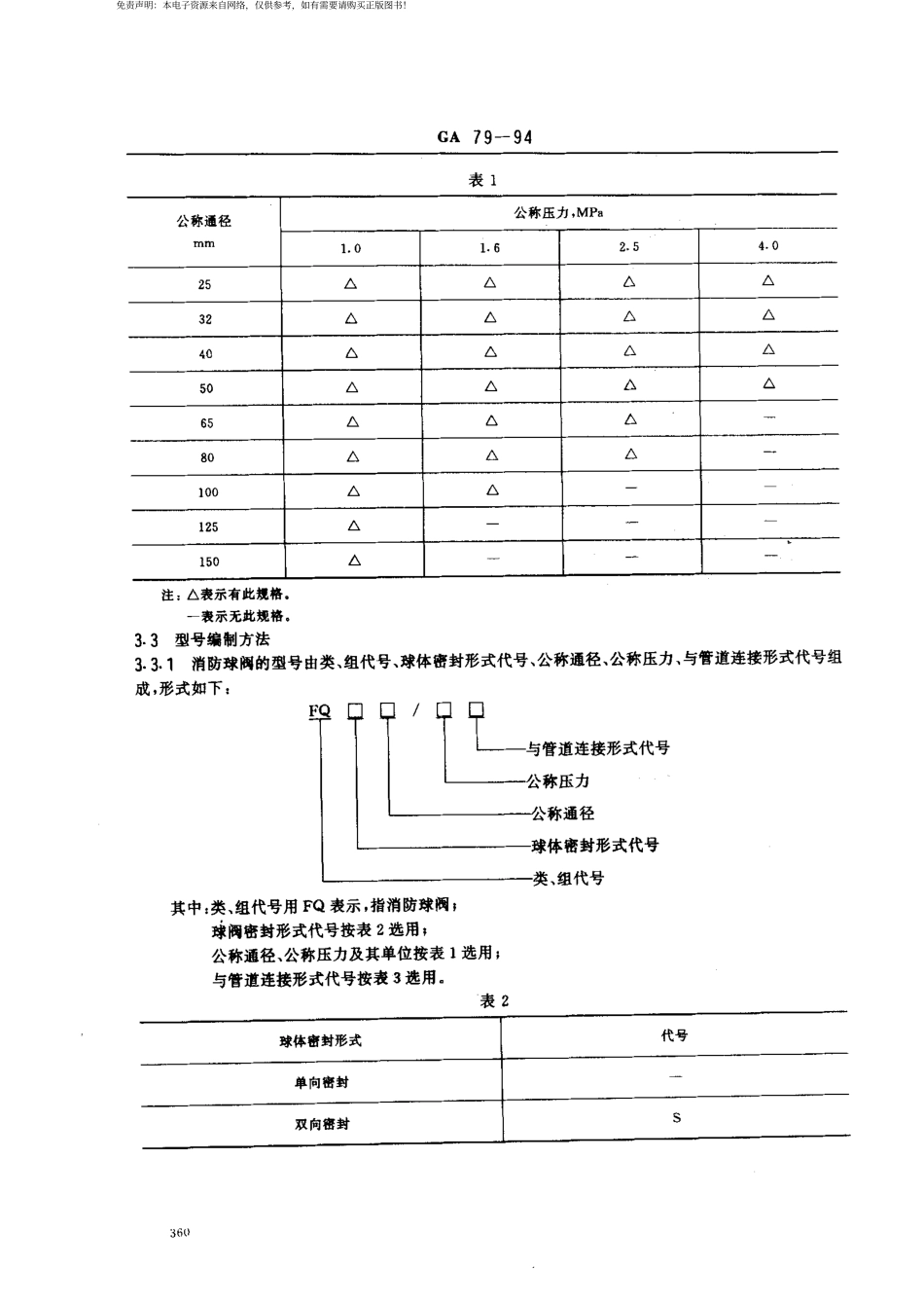

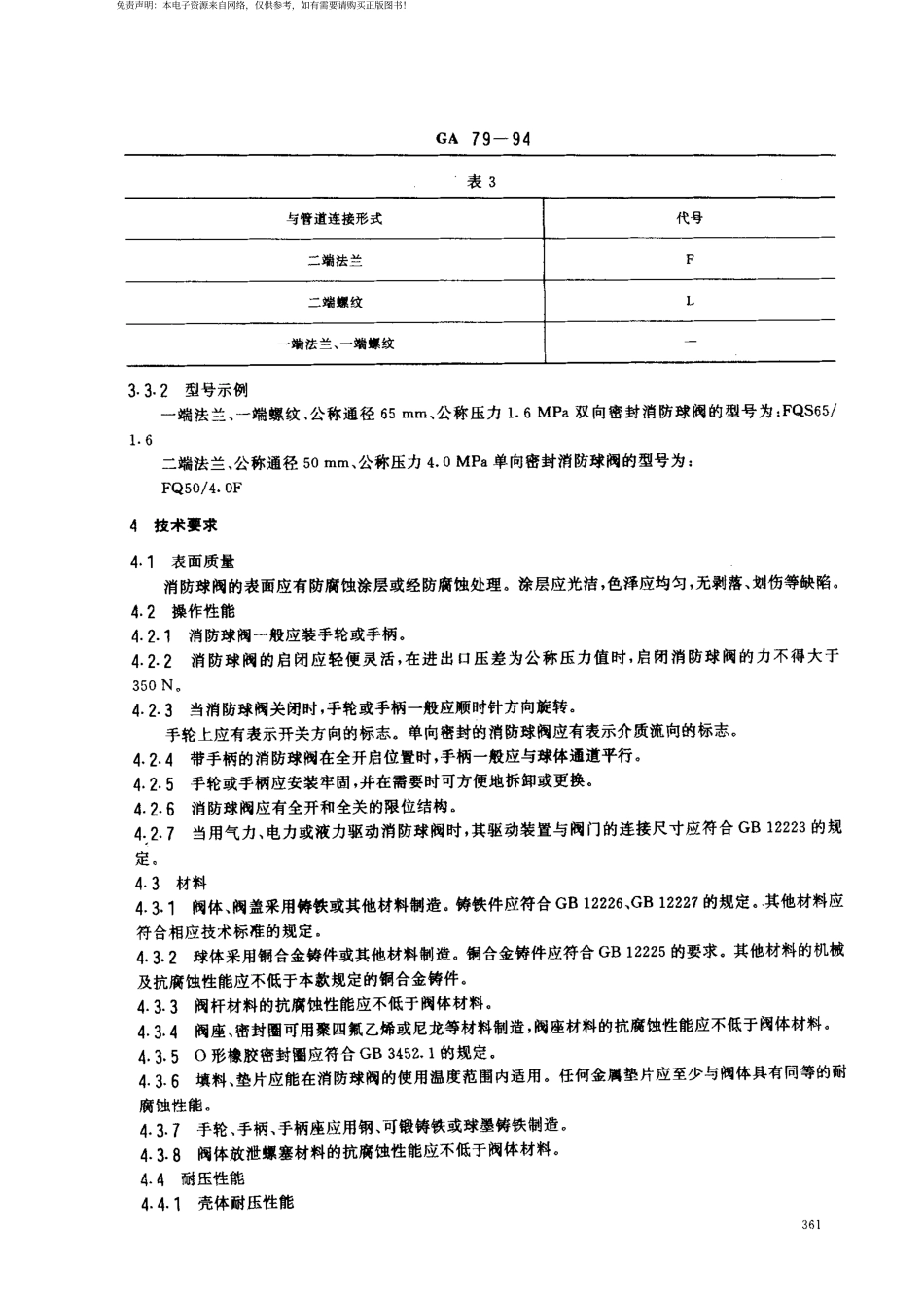

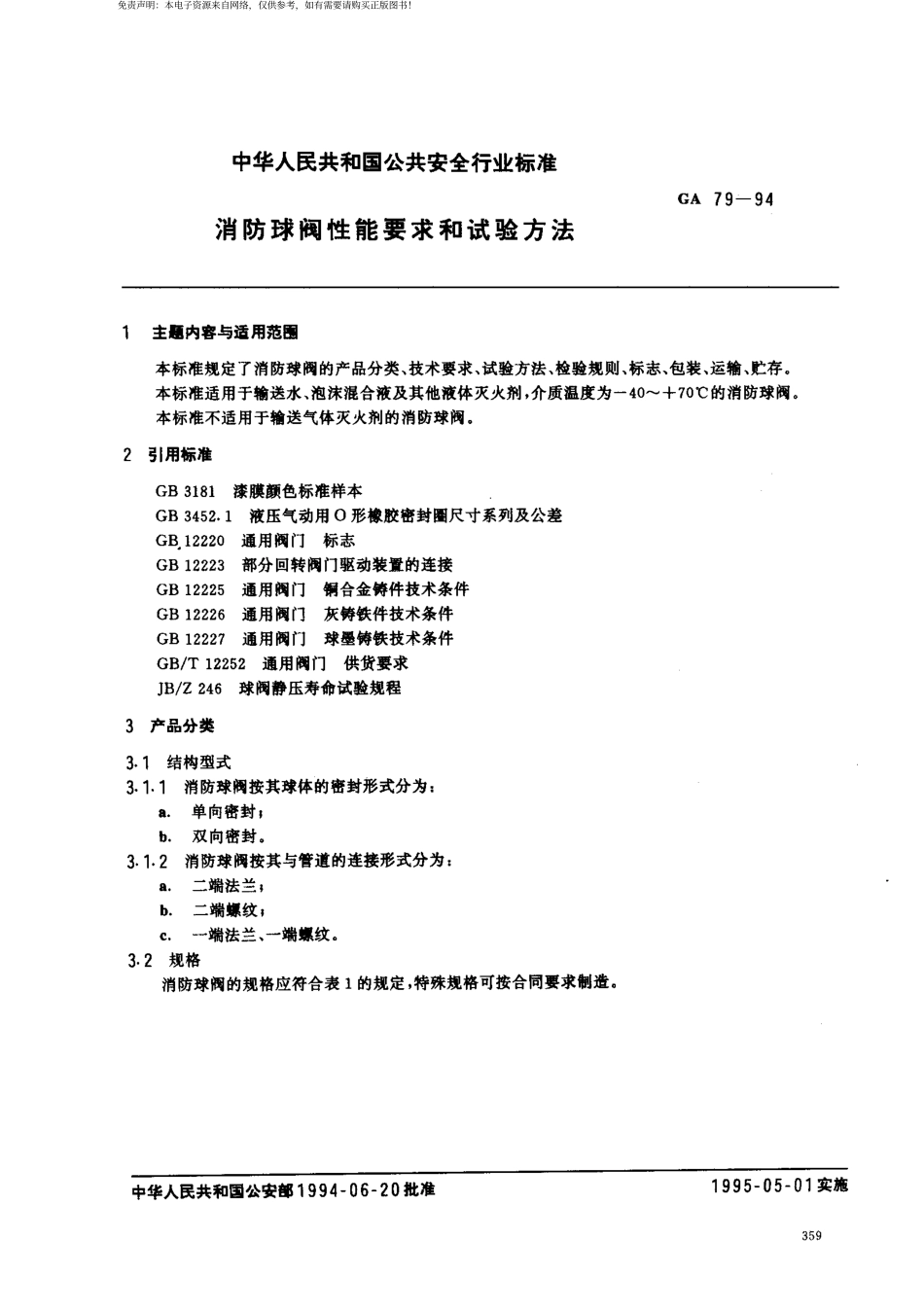

中华人民共和国公共安全行业标准GA79一94消防球阀性能要求和试验方法主肠内容与适用范围本标准规定了消防球阀的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于输送水、泡沫混合液及其他液体灭火剂，介质温度为一40^-x-70℃的消防球阀。本标准不适用于箱送气体灭火剂的消防球阀.引用标准GB3181漆膜颇色标准样本GB3452.1液压气动用O形橡胶密封圈尺寸系列及公差G旦12220通用闷门标志GB12223部分回转阀门驱动装置的连接GB12225通用阀门钢合金铸件技术条件GB12226通用阀门灰铸铁件技术条件GB12227通用阀门球墨铸铁技术条件GB/T12252通用阀门供货要求JB/Z246球阀静压寿命试验规程3产品分类I1结构型式3.1.1消防球阀按其球体的密封形式分为:a单向密封，b.双向密封。3.1.2消防球阀按其与管道的连接形式分为:a.二端法兰;b.二端螺纹。c.一端法兰、一端螺纹。3.2规格消防球阀的规格应符合表1的规定，特殊规格可按合同要求制造。中华人民共和国公安部1994一06一20批准1995一05一01实施免责声明：本电子资源来自网络，仅供参考，如有需要请购买正版图书！GA79一94表1公称通径1力1的1公称压力，MP.1.01.62.54.025△△△△32△△△△40△△△△50△△△△65△△△80△△△100△△125△150△注:△表示有此规格.一表示无此规格.3.3型号编制方法3.3.1消防球阁的型号由类、组代号、球体密封形式代号、公称通径、公称压力、与管道连接形式代号组成，形式如下:FQ口口/口口与管道连接形式代号公称压力~公称通径一球体密封形式代号一类、组代号其中:类、组代号用FQ表示，指消防球阀，球阀密封形式代号按表2选用，公称通径、公称压力及其单位按表1选用;与管道连接形式代号按表3选用。表2球体密封形式代号单向密封双向密封S免责声明：本电子资源来自网络，仅供参考，如有需要请购买正版图书！GA79一94表3与管道连接形式代号二端法兰F二端螺纹L一端法兰、一端螺纹3.3.2型号示例一端法兰、一端螺纹、公称通径65mm、公称压力1.6MPa双向密封消防球阀的型号为:FQs65/1.6二端法兰、公称通径50mm、公称压力4.0MPa单向密封消防球阀的型号为FQ50/4.OF4技术要求4.1表面质量消防球阀的表面应有防腐蚀涂层或经防腐蚀处理。涂层应光洁，色泽应均匀，无剥落、划伤等缺陷。4.2操作性能4.2.，消防球阀一般应装手轮或手柄。4.2.2消防球阀的启闭应轻便灵活，在进出口压差为公称压力值时，启闭消防球阀的力不得大于350N,4.2.3当消防球阀关闭时，手轮或手柄一般应...
