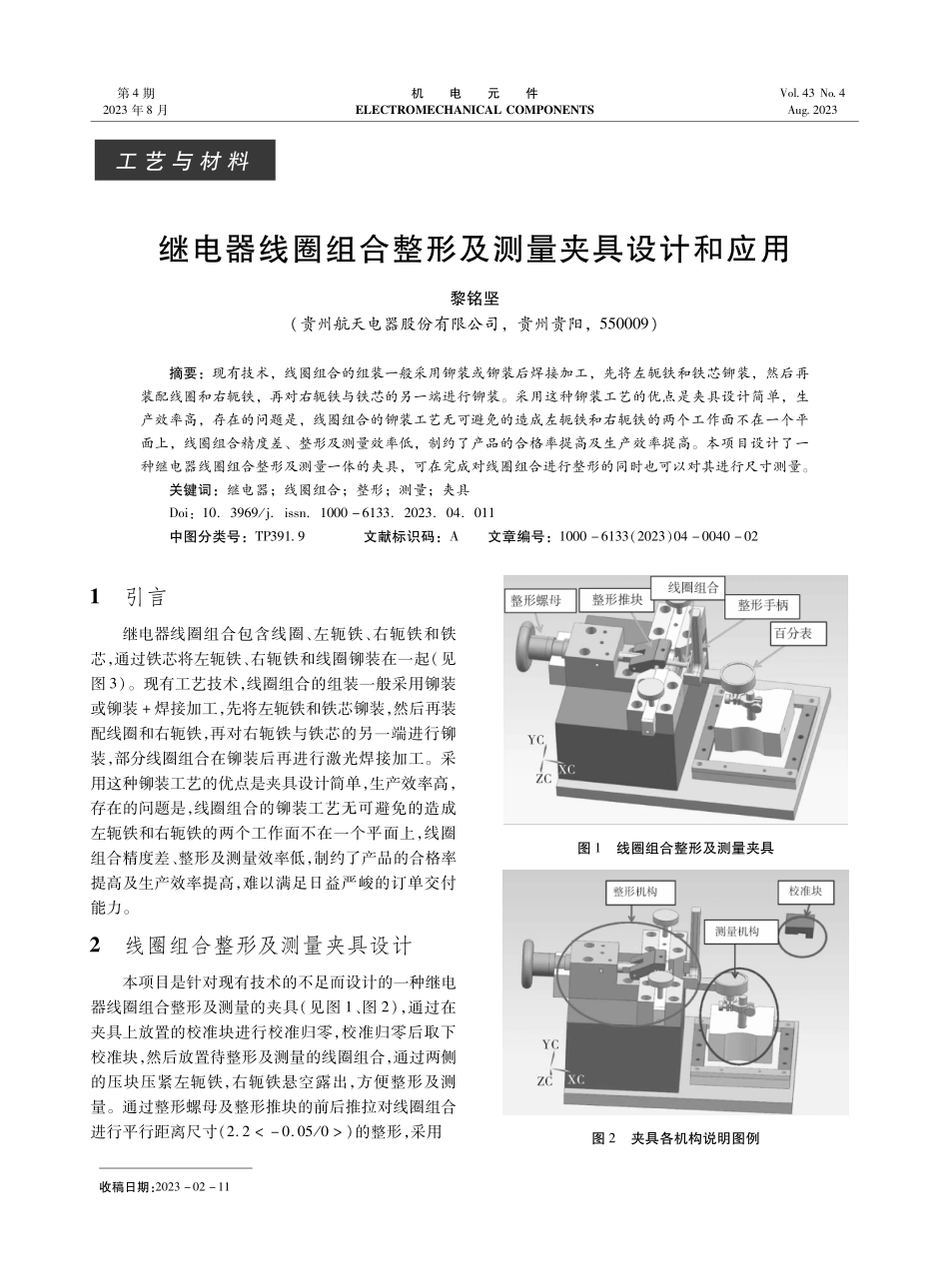

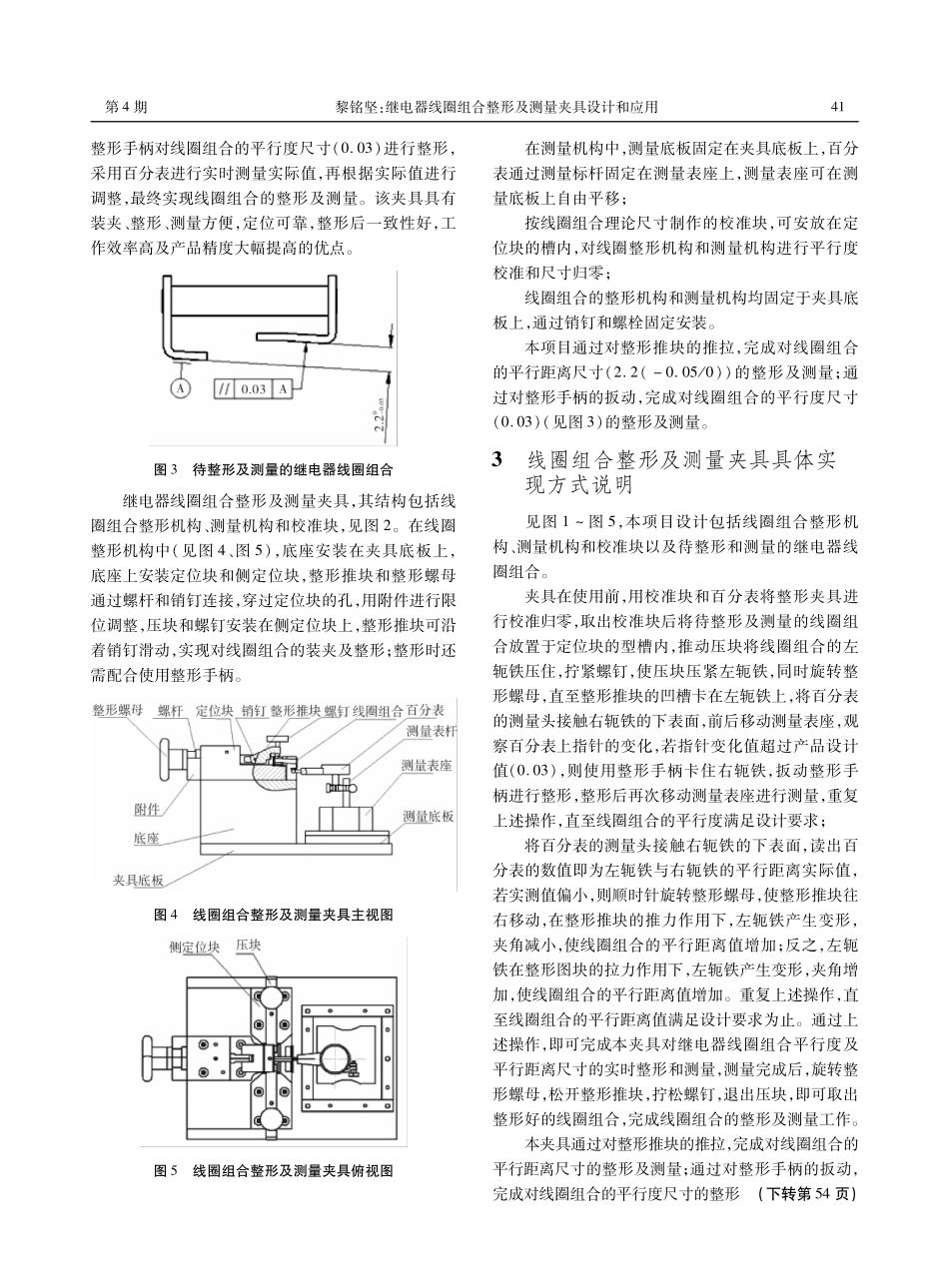

第４期２０２３年８月机电元件ＥＬＥＣＴＲＯＭＥＣＨＡＮＩＣＡＬＣＯＭＰＯＮＥＮＴＳＶｏｌ４３Ｎｏ４Ａｕｇ２０２３收稿日期：２０２３－０２－１１工艺与材料继电器线圈组合整形及测量夹具设计和应用黎铭坚（贵州航天电器股份有限公司，贵州贵阳，５５０００９）摘要：现有技术，线圈组合的组装一般采用铆装或铆装后焊接加工，先将左轭铁和铁芯铆装，然后再装配线圈和右轭铁，再对右轭铁与铁芯的另一端进行铆装。采用这种铆装工艺的优点是夹具设计简单，生产效率高，存在的问题是，线圈组合的铆装工艺无可避免的造成左轭铁和右轭铁的两个工作面不在一个平面上，线圈组合精度差、整形及测量效率低，制约了产品的合格率提高及生产效率提高。本项目设计了一种继电器线圈组合整形及测量一体的夹具，可在完成对线圈组合进行整形的同时也可以对其进行尺寸测量。关键词：继电器；线圈组合；整形；测量；夹具Ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１０００－６１３３．２０２３．０４．０１１中图分类号：ＴＰ３９１９文献标识码：Ａ文章编号：１０００－６１３３（２０２３）０４－００４０－０２１引言继电器线圈组合包含线圈、左轭铁、右轭铁和铁芯，通过铁芯将左轭铁、右轭铁和线圈铆装在一起（见图３）。现有工艺技术，线圈组合的组装一般采用铆装或铆装＋焊接加工，先将左轭铁和铁芯铆装，然后再装配线圈和右轭铁，再对右轭铁与铁芯的另一端进行铆装，部分线圈组合在铆装后再进行激光焊接加工。采用这种铆装工艺的优点是夹具设计简单，生产效率高，存在的问题是，线圈组合的铆装工艺无可避免的造成左轭铁和右轭铁的两个工作面不在一个平面上，线圈组合精度差、整形及测量效率低，制约了产品的合格率提高及生产效率提高，难以满足日益严峻的订单交付能力。２线圈组合整形及测量夹具设计本项目是针对现有技术的不足而设计的一种继电器线圈组合整形及测量的夹具（见图１、图２），通过在夹具上放置的校准块进行校准归零，校准归零后取下校准块，然后放置待整形及测量的线圈组合，通过两侧的压块压紧左轭铁，右轭铁悬空露出，方便整形及测量。通过整形螺母及整形推块的前后推拉对线圈组合进行平行距离尺寸（２．２＜－０．０５／０＞）的整形，采用图１线圈组合整形及测量夹具图２夹具各机构说明图例整形手柄对线圈组合的平行度尺寸（０．０３）进行整形，采用百分表进行实时测量实际值，再根据实际值进行调整，最终实现线圈组合的整形及...
