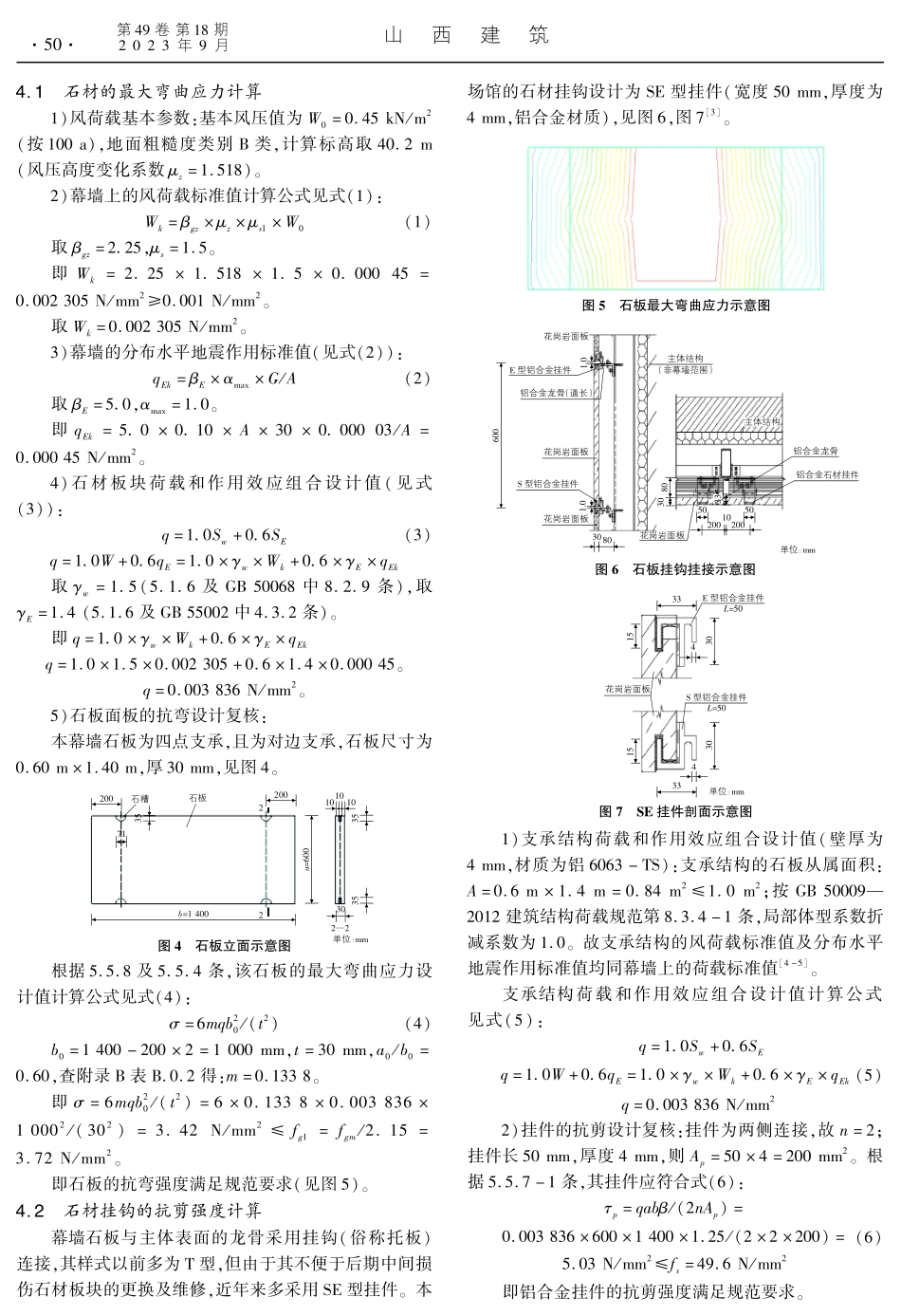

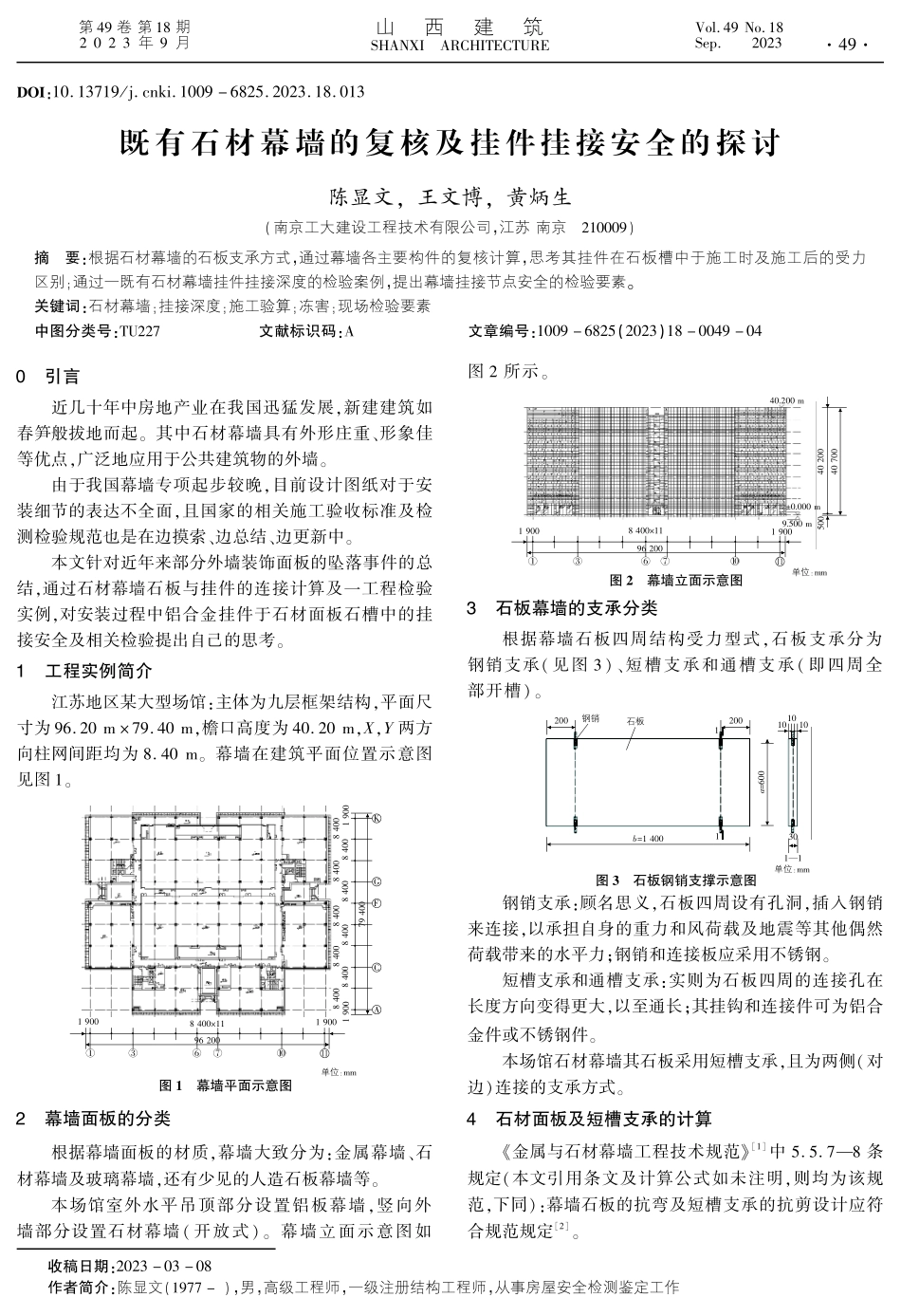

ＤＯＩ:１０.１３７１９/ｊ.ｃｎｋｉ.１００９－６８２５.２０２３.１８.０１３既有石材幕墙的复核及挂件挂接安全的探讨收稿日期:２０２３－０３－０８作者简介:陈显文(１９７７－)ꎬ男ꎬ高级工程师ꎬ一级注册结构工程师ꎬ从事房屋安全检测鉴定工作陈显文ꎬ王文博ꎬ黄炳生(南京工大建设工程技术有限公司ꎬ江苏南京２１０００９)摘要:根据石材幕墙的石板支承方式ꎬ通过幕墙各主要构件的复核计算ꎬ思考其挂件在石板槽中于施工时及施工后的受力区别ꎻ通过一既有石材幕墙挂件挂接深度的检验案例ꎬ提出幕墙挂接节点安全的检验要素ꎮ关键词:石材幕墙ꎻ挂接深度ꎻ施工验算ꎻ冻害ꎻ现场检验要素中图分类号:ＴＵ２２７文献标识码:Ａ文章编号:１００９－６８２５(２０２３)１８－００４９－０４０引言近几十年中房地产业在我国迅猛发展ꎬ新建建筑如春笋般拔地而起ꎮ其中石材幕墙具有外形庄重、形象佳等优点ꎬ广泛地应用于公共建筑物的外墙ꎮ由于我国幕墙专项起步较晚ꎬ目前设计图纸对于安装细节的表达不全面ꎬ且国家的相关施工验收标准及检测检验规范也是在边摸索、边总结、边更新中ꎮ本文针对近年来部分外墙装饰面板的坠落事件的总结ꎬ通过石材幕墙石板与挂件的连接计算及一工程检验实例ꎬ对安装过程中铝合金挂件于石材面板石槽中的挂接安全及相关检验提出自己的思考ꎮ１工程实例简介江苏地区某大型场馆:主体为九层框架结构ꎬ平面尺寸为９６.２０ｍ×７９.４０ｍꎬ檐口高度为４０.２０ｍꎬＸꎬＹ两方向柱网间距均为８.４０ｍꎮ幕墙在建筑平面位置示意图见图１ꎮ图1幕墙平面示意图79400··········KGFCA19008400840084008400840084008400840084001900⑩①③⑥⑦1196200············19008400×111900单位：mm２幕墙面板的分类根据幕墙面板的材质ꎬ幕墙大致分为:金属幕墙、石材幕墙及玻璃幕墙ꎬ还有少见的人造石板幕墙等ꎮ本场馆室外水平吊顶部分设置铝板幕墙ꎬ竖向外墙部分设置石材幕墙(开放式)ꎮ幕墙立面示意图如图２所示ꎮ图2幕墙立面示意图40.200m9.500m⑩①③⑥⑦1196200············±0.000m·5004020040700单位：mm19008400×111900３石板幕墙的支承分类根据幕墙石板四周结构受力型式ꎬ石板支承分为钢销支承(见图３)、短槽支承和通槽支承(即四周全部开槽)ꎮ图3石板钢销支撑示意图b=140011200200钢销石板··101010a=600301—1单位：mm钢销支承:顾名思义ꎬ石板四周设有孔洞ꎬ插入钢销来连接ꎬ以承担自身的重力和风荷载...
