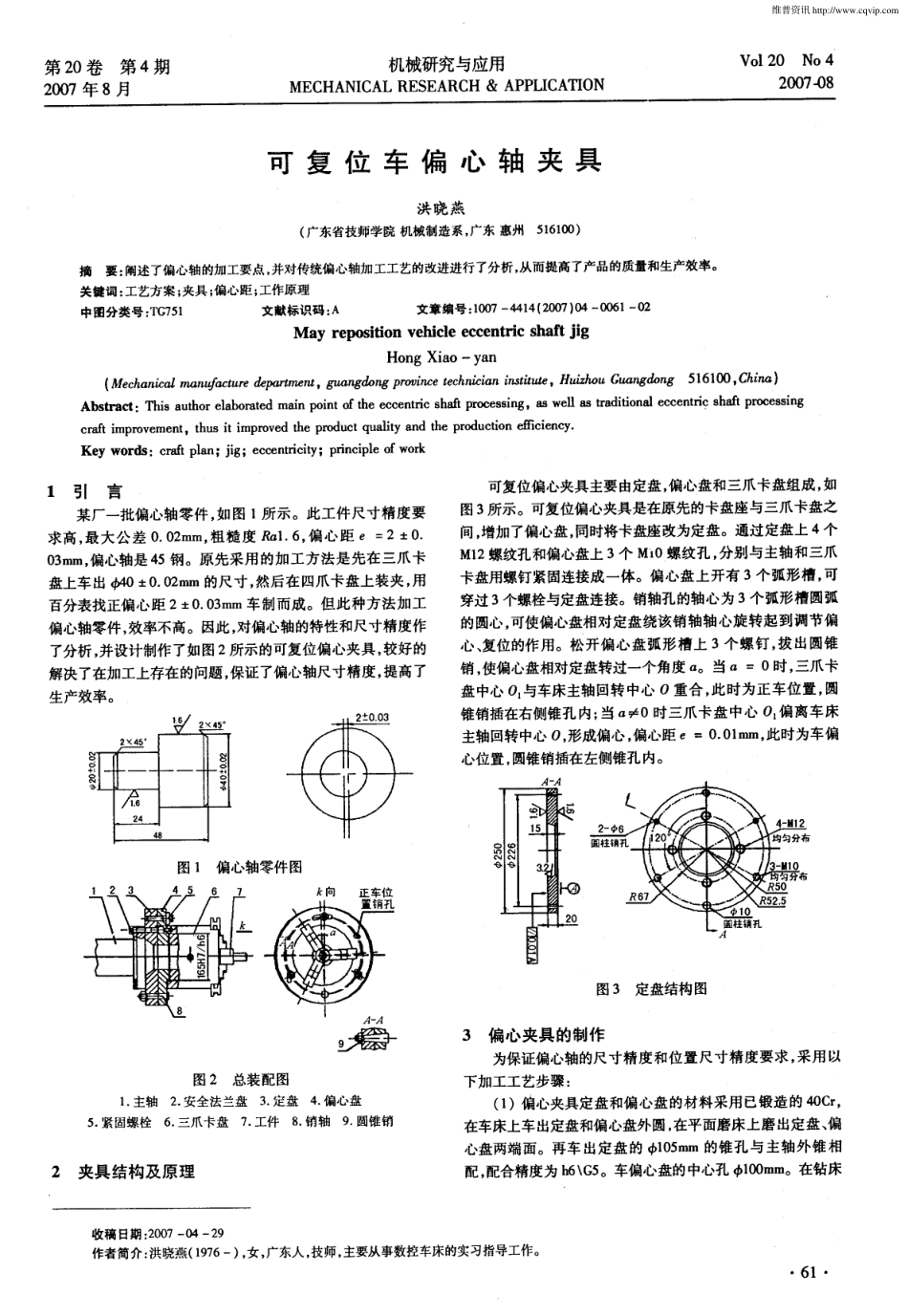

第2O卷第4期2007年8月机械研究与应用MECHANICALRESEARCH&APPLICATIONVol2ONo420O7．I)8可复位车偏心轴夹具洪晓燕(广东省技师学院机械制造系，广东惠州516100)摘要：阐述了偏心轴的加工要点，并对传统偏心轴加工工艺的改进进行了分析，从而提高了产品的质量和生产效率。关键词：工艺方案；夹具；偏心距；工作原理中图分类号：TG751文献标识码：A文章编号：l0cr7—44l4(20o7)o4—0061—02MayrepositionvehicleeccentricshaftjigHongXiao—。yan(Mecnnc，，l口nlEfn‘，department，guangdongprovincetechnicianinstitute，HuizhouGuangdong516100，China)Abstract：TIlisauthorelaboratedmainpointoftheeccentricshaftprocessing，aswellastraditionaleccentricshaftprocessingcraftimp1"Ovement，thusitimprovedtheproductqualityandtheproductioneficiency．Keywords：craftplan；jig；eccentricity；principleofwork1引言某厂一批偏心轴零件，如图1所示。此工件尺寸精度要求高，最大公差0．02mm，粗糙度Ra1．6，偏心距e：2±0．03ram，偏心轴是45钢。原先采用的加工方法是先在三爪卡盘上车出4,4o±0．02mm的尺寸，然后在四爪卡盘上装夹，用百分表找正偏心距2±0．03mm车制而成。但此种方法加工偏心轴零件，效率不高。因此，对偏心轴的特性和尺寸精度作了分析，并设计制作了如图2所示的可复位偏心夹具，较好的解决了在加工上存在的问题，保证了偏心轴尺寸精度，提高了生产效率。图1偏心轴零件图图2总装配图1．主轴2．安全法兰盘3．定盘4．偏心盘5．紧固螺栓6．三爪卡盘7．工件8．销轴9．圆锥销2夹具结构及原理可复位偏心夹具主要由定盘，偏心盘和三爪卡盘组成，如图3所示。可复位偏心夹具是在原先的卡盘座与三爪卡盘之间，增加了偏心盘，同时将卡盘座改为定盘。通过定盘上4个M12螺纹孔和偏心盘上3个MtO螺纹孔，分别与主轴和三爪卡盘用螺钉紧固连接成一体。偏心盘上开有3个弧形槽，可穿过3个螺栓与定盘连接。销轴孔的轴心为3个弧形槽圆弧的圆心，可使偏心盘相对定盘绕该销轴轴心旋转起到调节偏心、复位的作用。松开偏心盘弧形槽上3个螺钉，拔出圆锥销，使偏心盘相对定盘转过一个角度a。当a=0时，三爪卡盘中心0。与车床主轴回转中心0重合，此时为正车位置，圆锥销插在右侧锥孔内；当a≠O时三爪卡盘中心0-偏离车床主轴回转中心0，形成偏心，偏心距e=0．Olin，此时为车偏心位置，圆锥销插在左侧锥孔内。盟／：：=!．．．．．．．．．．．——R52．'-圆...
