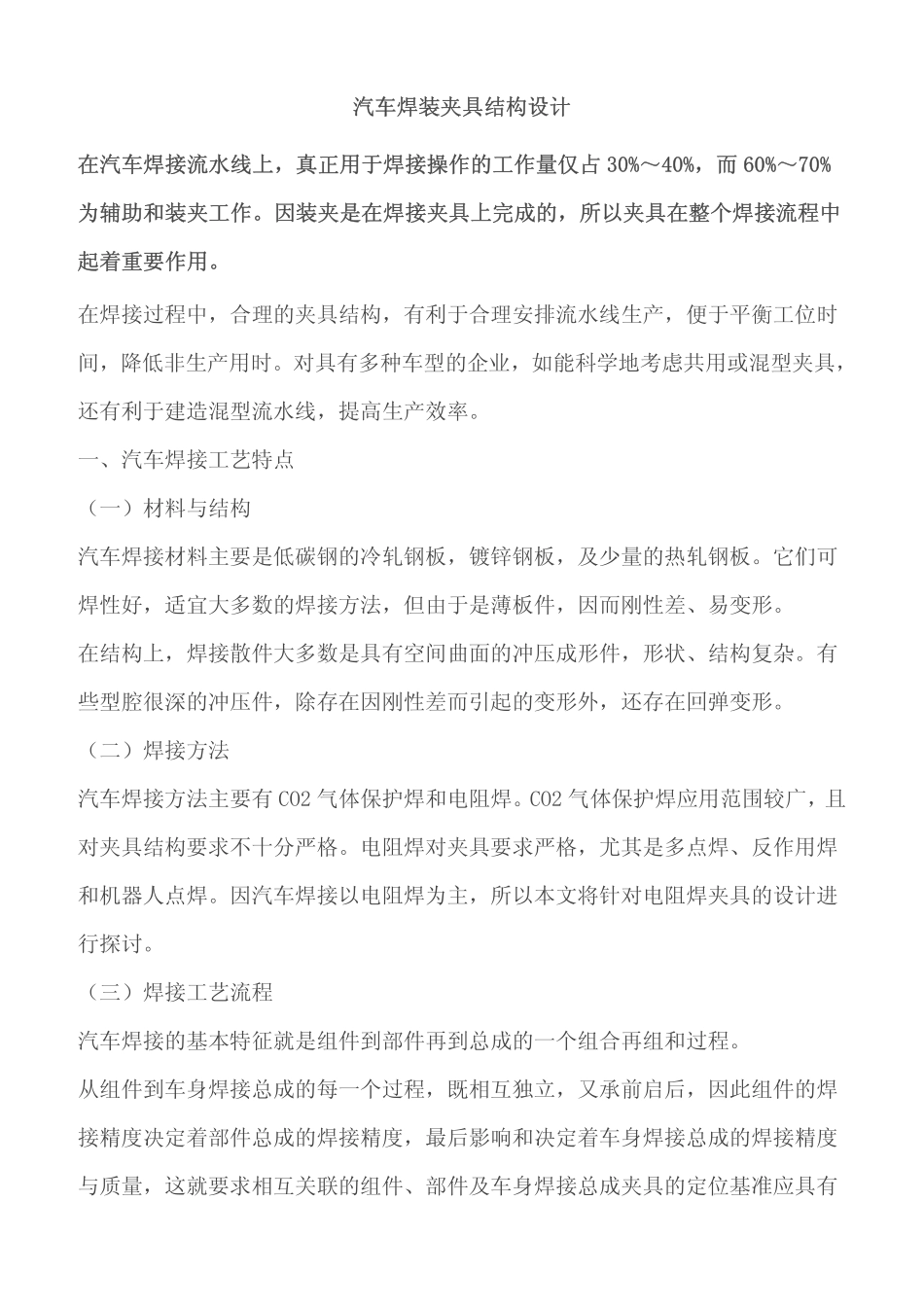

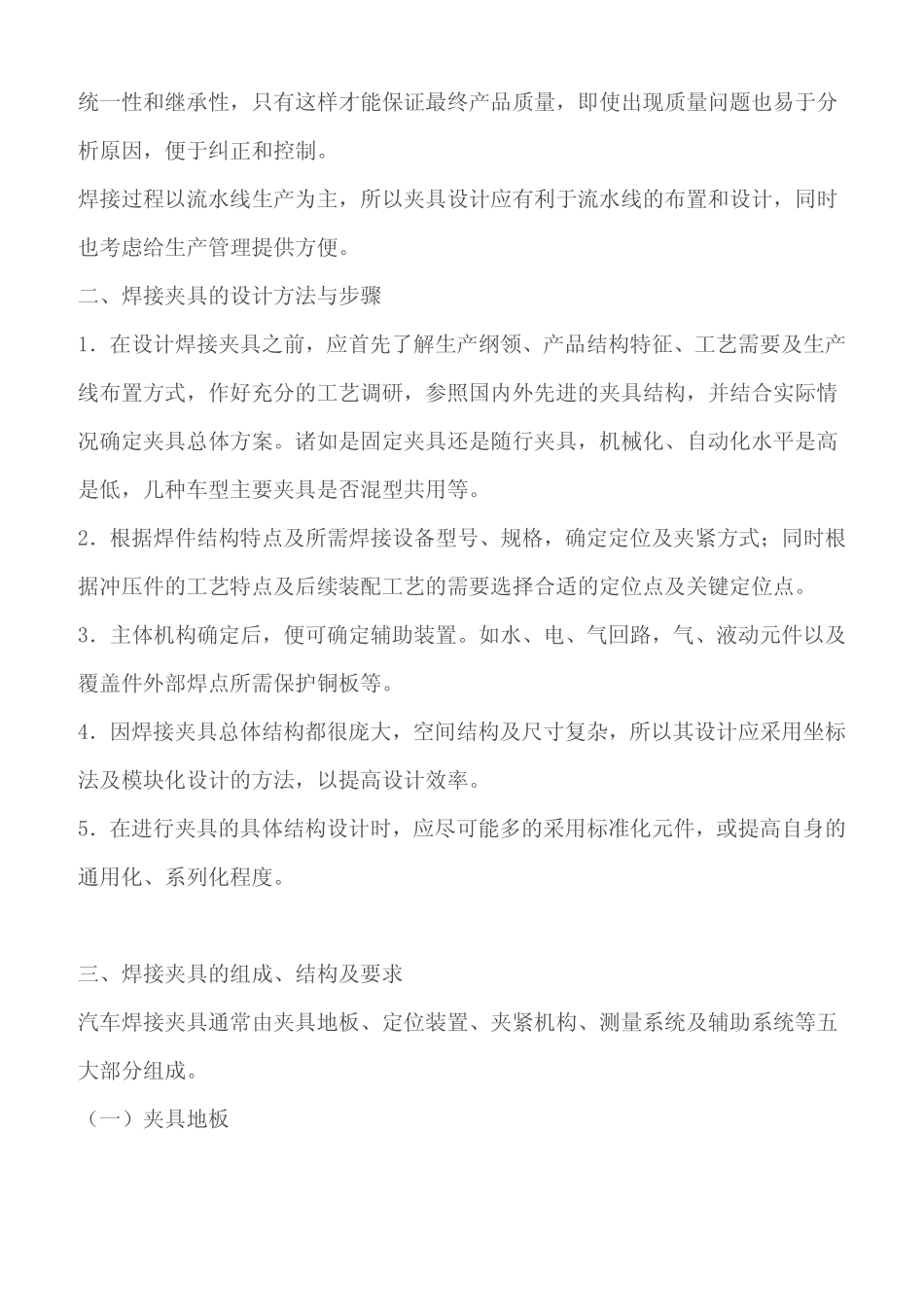

汽车焊装夹具结构设计在汽车焊接流水线上，真正用于焊接操作的工作量仅占30%～40%，而60%～70%为辅助和装夹工作。因装夹是在焊接夹具上完成的，所以夹具在整个焊接流程中起着重要作用。在焊接过程中，合理的夹具结构，有利于合理安排流水线生产，便于平衡工位时间，降低非生产用时。对具有多种车型的企业，如能科学地考虑共用或混型夹具，还有利于建造混型流水线，提高生产效率。一、汽车焊接工艺特点（一）材料与结构汽车焊接材料主要是低碳钢的冷轧钢板，镀锌钢板，及少量的热轧钢板。它们可焊性好，适宜大多数的焊接方法，但由于是薄板件，因而刚性差、易变形。在结构上，焊接散件大多数是具有空间曲面的冲压成形件，形状、结构复杂。有些型腔很深的冲压件，除存在因刚性差而引起的变形外，还存在回弹变形。（二）焊接方法汽车焊接方法主要有CO2气体保护焊和电阻焊。CO2气体保护焊应用范围较广，且对夹具结构要求不十分严格。电阻焊对夹具要求严格，尤其是多点焊、反作用焊和机器人点焊。因汽车焊接以电阻焊为主，所以本文将针对电阻焊夹具的设计进行探讨。（三）焊接工艺流程汽车焊接的基本特征就是组件到部件再到总成的一个组合再组和过程。从组件到车身焊接总成的每一个过程，既相互独立，又承前启后，因此组件的焊接精度决定着部件总成的焊接精度，最后影响和决定着车身焊接总成的焊接精度与质量，这就要求相互关联的组件、部件及车身焊接总成夹具的定位基准应具有统一性和继承性，只有这样才能保证最终产品质量，即使出现质量问题也易于分析原因，便于纠正和控制。焊接过程以流水线生产为主，所以夹具设计应有利于流水线的布置和设计，同时也考虑给生产管理提供方便。二、焊接夹具的设计方法与步骤1．在设计焊接夹具之前，应首先了解生产纲领、产品结构特征、工艺需要及生产线布置方式，作好充分的工艺调研，参照国内外先进的夹具结构，并结合实际情况确定夹具总体方案。诸如是固定夹具还是随行夹具，机械化、自动化水平是高是低，几种车型主要夹具是否混型共用等。2．根据焊件结构特点及所需焊接设备型号、规格，确定定位及夹紧方式；同时根据冲压件的工艺特点及后续装配工艺的需要选择合适的定位点及关键定位点。3．主体机构确定后，便可确定辅助装置。如水、电、气回路，气、液动元件以及覆盖件外部焊点所需保护铜板等。4．因焊接夹具总体结构都很庞大，空间结构及尺寸复杂，所以其设计应采用坐标法及模块化设计的方法，以提高设计效率...
