[www.staffempire.com]-jbt6902[1].pdf阀门铸钢件 液体渗透检查方法　.pdfVIP免费

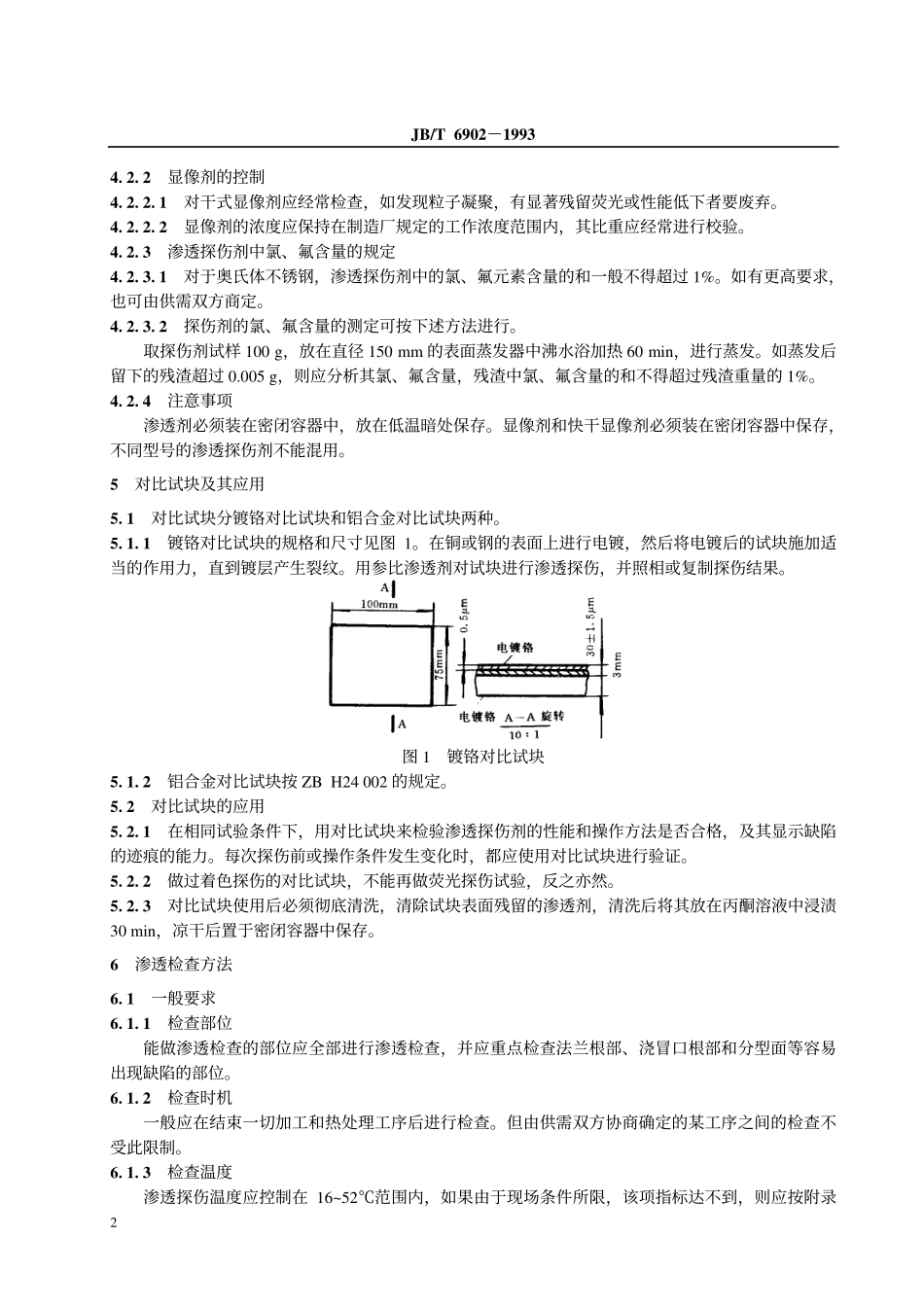

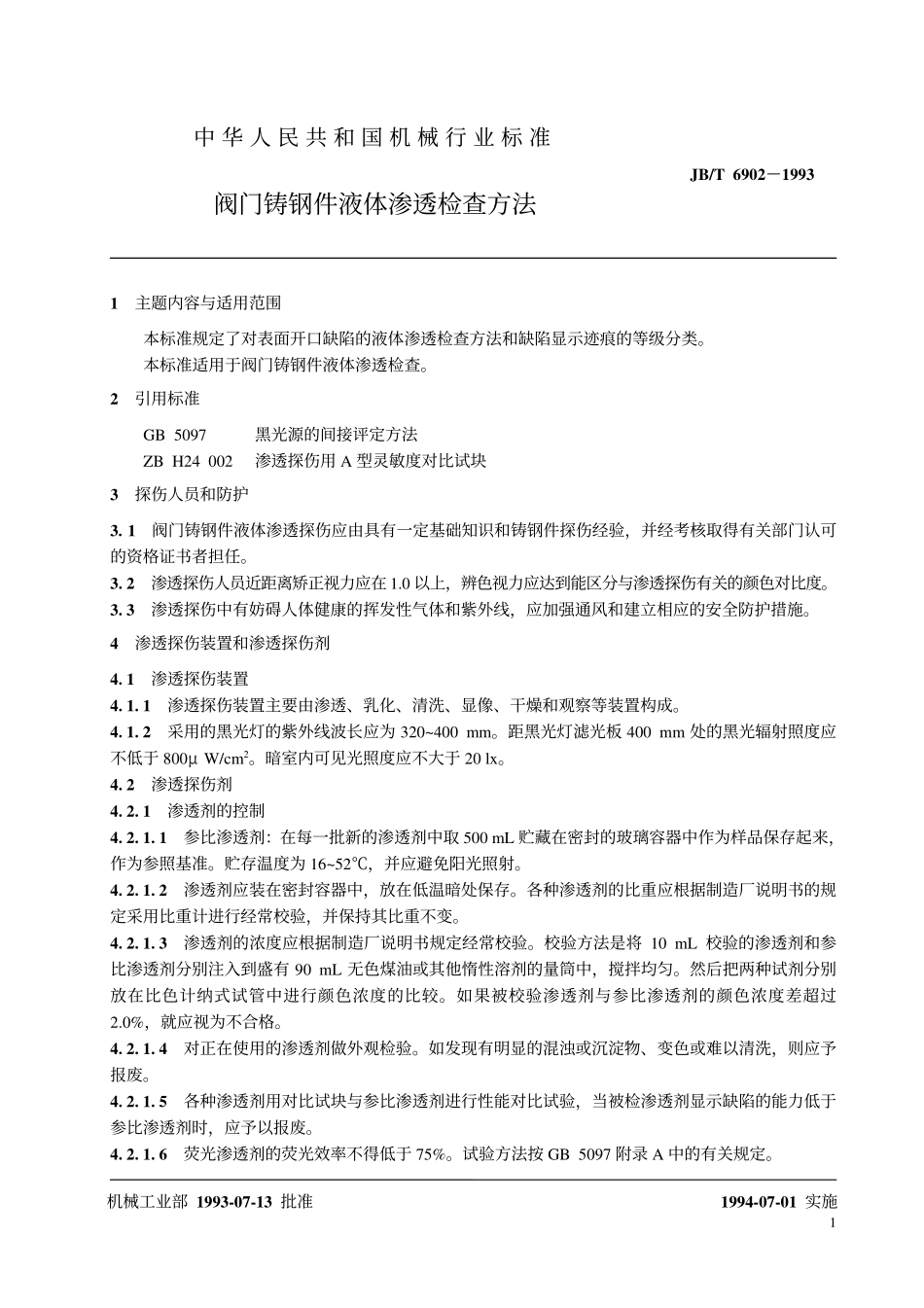

J16JB/T6902－1993阀门铸钢件液体渗透检查方法1993-07-13发布1994-07-01实施中华人民共和国机械工业部发布11主题内容与适用范围本标准规定了对表面开口缺陷的液体渗透检查方法和缺陷显示迹痕的等级分类。本标准适用于阀门铸钢件液体渗透检查。2引用标准GB5097黑光源的间接评定方法ZBH24002渗透探伤用A型灵敏度对比试块3探伤人员和防护3.1阀门铸钢件液体渗透探伤应由具有一定基础知识和铸钢件探伤经验，并经考核取得有关部门认可的资格证书者担任。3.2渗透探伤人员近距离矫正视力应在1.0以上，辨色视力应达到能区分与渗透探伤有关的颜色对比度。3.3渗透探伤中有妨碍人体健康的挥发性气体和紫外线，应加强通风和建立相应的安全防护措施。4渗透探伤装置和渗透探伤剂4.1渗透探伤装置4.1.1渗透探伤装置主要由渗透、乳化、清洗、显像、干燥和观察等装置构成。4.1.2采用的黑光灯的紫外线波长应为320~400mm。距黑光灯滤光板400mm处的黑光辐射照度应不低于800μW/cm2。暗室内可见光照度应不大于20lx。4.2渗透探伤剂4.2.1渗透剂的控制4.2.1.1参比渗透剂：在每一批新的渗透剂中取500mL贮藏在密封的玻璃容器中作为样品保存起来，作为参照基准。贮存温度为16~52℃，并应避免阳光照射。4.2.1.2渗透剂应装在密封容器中，放在低温暗处保存。各种渗透剂的比重应根据制造厂说明书的规定采用比重计进行经常校验，并保持其比重不变。4.2.1.3渗透剂的浓度应根据制造厂说明书规定经常校验。校验方法是将10mL校验的渗透剂和参比渗透剂分别注入到盛有90mL无色煤油或其他惰性溶剂的量筒中，搅拌均匀。然后把两种试剂分别放在比色计纳式试管中进行颜色浓度的比较。如果被校验渗透剂与参比渗透剂的颜色浓度差超过2.0%，就应视为不合格。4.2.1.4对正在使用的渗透剂做外观检验。如发现有明显的混浊或沉淀物、变色或难以清洗，则应予报废。4.2.1.5各种渗透剂用对比试块与参比渗透剂进行性能对比试验，当被检渗透剂显示缺陷的能力低于参比渗透剂时，应予以报废。4.2.1.6荧光渗透剂的荧光效率不得低于75%。试验方法按GB5097附录A中的有关规定。机械工业部1993-07-13批准中华人民共和国机械行业标准阀门铸钢件液体渗透检查方法JB/T6902－19931994-07-01实施JB/T6902－199324.2.2显像剂的控制4.2.2.1对干式显像剂应经常检查，如发现粒子凝聚，有显著残留荧光或性能低下者要废弃。4.2.2.2显像剂的浓度应保持在制造厂规定的工作浓度范围内，其比重应经常进行校验。4.2.3渗透探伤剂中氯、...
