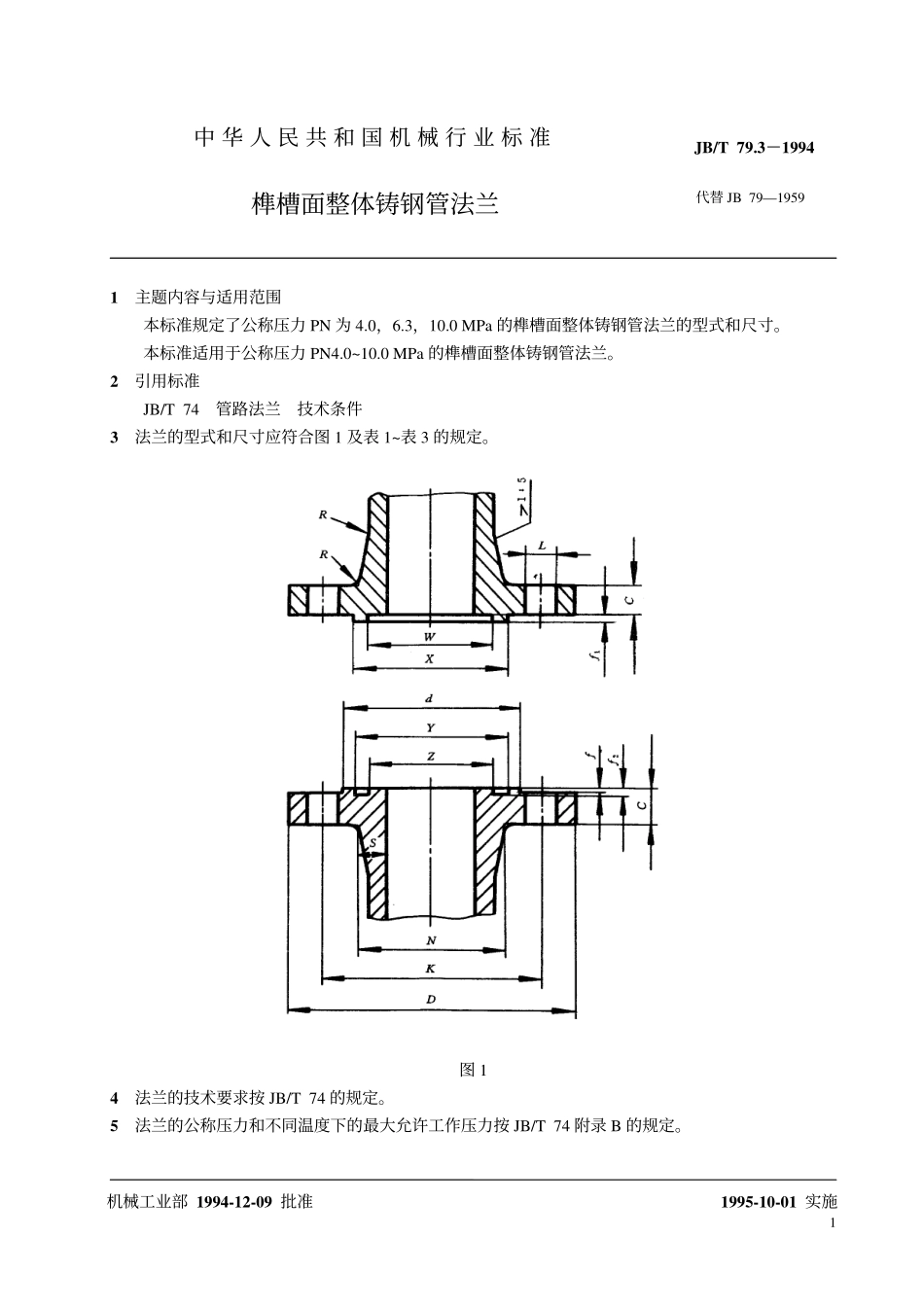

J15JB/T79.3－1994榫槽面整体铸钢管法兰1994-12-09发布1995-10-01实施中华人民共和国机械工业部发布11主题内容与适用范围本标准规定了公称压力PN为4.0，6.3，10.0MPa的榫槽面整体铸钢管法兰的型式和尺寸。本标准适用于公称压力PN4.0~10.0MPa的榫槽面整体铸钢管法兰。2引用标准JB/T74管路法兰技术条件3法兰的型式和尺寸应符合图1及表1~表3的规定。图14法兰的技术要求按JB/T74的规定。5法兰的公称压力和不同温度下的最大允许工作压力按JB/T74附录B的规定。机械工业部1994-12-09批准中华人民共和国机械行业标准榫槽面整体铸钢管法兰JB/T79.3－1994代替JB79—19591995-10-01实施JB/T79.3－19942表1PN4.0MPa榫槽面整体铸钢管法兰尺寸mm连接尺寸密封面尺寸法兰颈双头螺柱公称通径DN法兰外径D系列1/系列2螺栓孔中心圆直径K螺栓孔直径L系列1/系列2数量n螺纹Th.系列1/系列2dW系列1/系列2X系列1/系列2Y系列1/系列2Z系列1/系列2ff1、f2法兰厚度CNmaxSmaxR159565144M1245293940282416391242010575144M1255365051352416441252511585144M12654357584224164912532140/135100184M16785165665024186215540150/145110184M16856175766034187015550165/160125184M161007387887234208015565185/180145188M161209510911094342210118680200/195160188M161351061201211053422116186100235/230190238M2016012914915012834.52414020612527022026/258M24/M2218815517517615434.52816922815030025026/258M24/M2221818320320418234.530198248（175）3502953012M2725821323323421234.53423128102003753203012M2728223925926023834.5382562810（225）4153553412M3031526628628726534.5402853010250450/4453853412M3034529231231329134.5423143210300515/5104503416M3040834336336434244.5463683412350580/57051036/3416M33/M3046539542142239445524304012400660/6555854116M3653544747347444645584884412450685/6806104120M365604975235244964560542461450075567042/4820M39/M426125495755765484562592461560089079548/5420M45/M48730649/651675/677676/678648/6505662696481570099590048/5424M45/M48835751/741777/767778/768750/740566880452188001140/113510305824M52960856/849882/875883/876855/84856769206018JB/T79.3－19943表2PN6.3MPa榫槽面整体铸钢管法兰尺寸mm连接尺寸密封面尺寸法兰颈双头螺柱公称通径DN法兰外径D系列1/系列2螺栓孔中心圆直径K螺栓孔直径L系列1/系列2...
