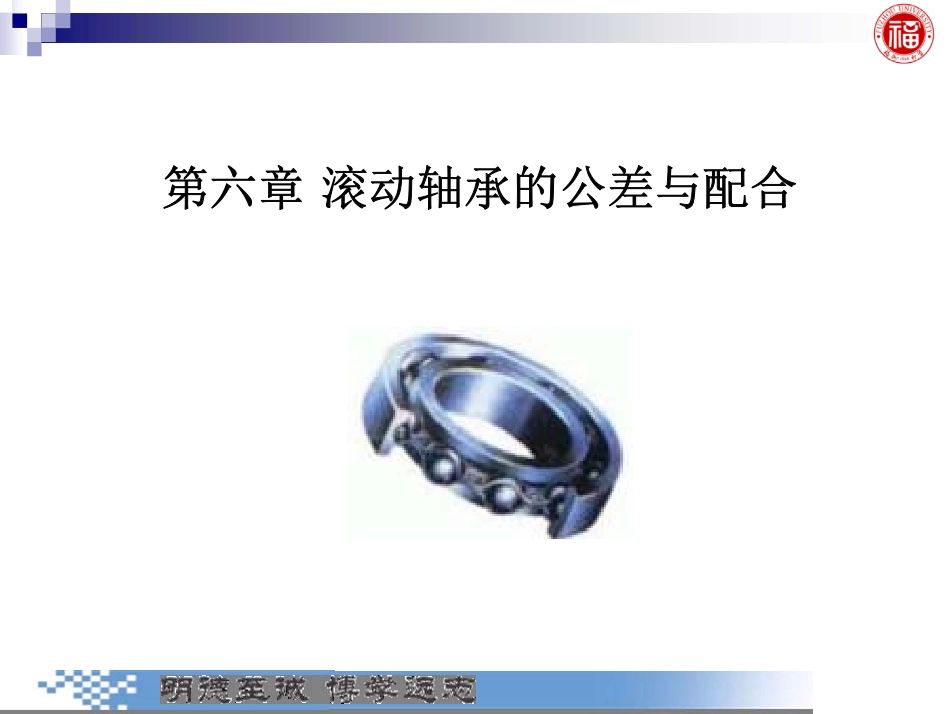

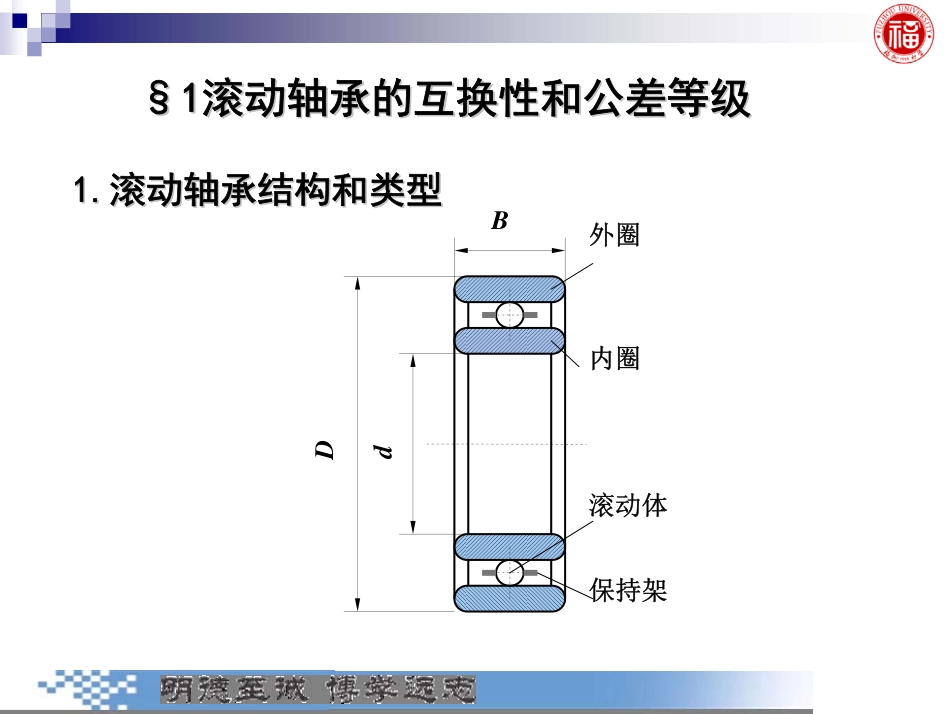

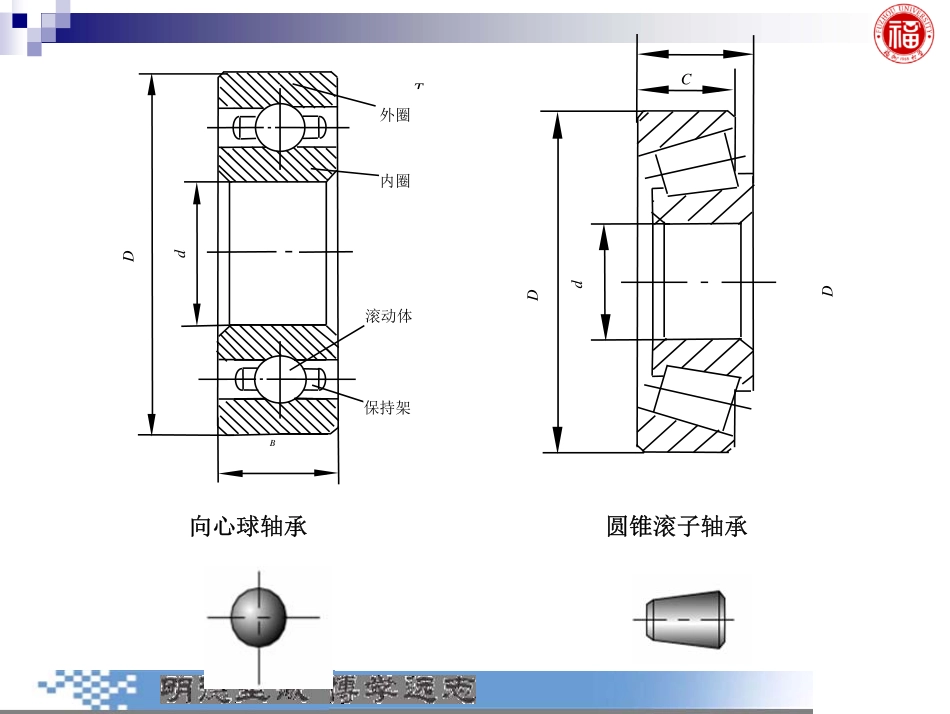

第六章滚动轴承的公差与配合dD外圈内圈滚动体保持架B1.1.滚动轴承结构和类型滚动轴承结构和类型§§11滚动轴承的互换性和公差等级滚动轴承的互换性和公差等级TCDdDBd外圈内圈滚动体保持架D向心球轴承圆锥滚子轴承滚动轴承的分类1.组成：2.种类：按滚动体形状分按负荷方向分圆柱圆锥球滚子滚针向心—推力—向心推力—径向力轴向力径、轴向力22关于滚动轴承精度的特定使用要求关于滚动轴承精度的特定使用要求①①必要的旋转精度。必要的旋转精度。a.成套轴承的内（外）圈的径向跳动；b.成套轴承的内（外）圈端面的跳动。②合适的游隙。②合适的游隙。分为径向游隙和轴向游隙。二、滚动轴承的精度等级及其应用二、滚动轴承的精度等级及其应用1.精度等级分为2、4、5、6(6x)、0共五个级，它们依次由高到低，2级最高，0级最低。•0级为普通级，应用广，用于对旋转精度和运转平稳性要求不高的一般旋转机构••66、、55、、44级应用在旋转精度和运转平稳性要求较高级应用在旋转精度和运转平稳性要求较高或转速较高的旋转机构中。或转速较高的旋转机构中。••22级应用于精密机械的旋转机构中级应用于精密机械的旋转机构中§§22滚动轴承内外径及相配轴颈、外壳孔的公差带滚动轴承内外径及相配轴颈、外壳孔的公差带一、滚动轴承内、外径公差带的特点(如图所示)(1)标准部件：(3)薄壁件：(2)易损件：是配合的基准件。因需拆卸，故选取过盈较小的过盈配合或过渡配合。因易变形，故与之相配合的零件的配合部位的形状精度要求较严。内圈——基准孔ES=0外圈——基准轴es=0与一般基准孔方向相反与一般基准轴公差带数值不同2.与滚动轴承配合的孔颈和外壳孔的公差带轴承内圈公差带+0-dg6g5h8h7h6h5js6js5j6j5k5k6m5m6n6p6r6过盈配合过盈配合由图可见，轴承内圈与轴的配合比极限与配合标准中基孔制的配合要紧。与滚动轴承配合的外壳孔的常用公差带k6φ50φ110J7J7φ110f9与一般的配合尺寸标注不同§3选择滚动轴承与轴颈、外壳孔的配合时应考虑的因素一、轴承套圈相对于负荷方向的运转状态二、负荷的大小三、径向游隙四、轴承的工作条件一、轴承套圈相对于负荷方向的运转状态（如图所示）负荷类型:内圈：旋转负荷外圈：定向负荷内圈：定向负荷外圈：旋转负荷内圈：旋转负荷外圈：摆动负荷内圈：摆动负荷外圈：旋转负荷图6-7旋转负荷定向负荷摆动负荷一、轴承套圈相对于负荷方向的运转状态负荷类型:旋转负荷定向负荷摆动负荷•受固定负荷的套圈配合应选松一些，一般应选...
