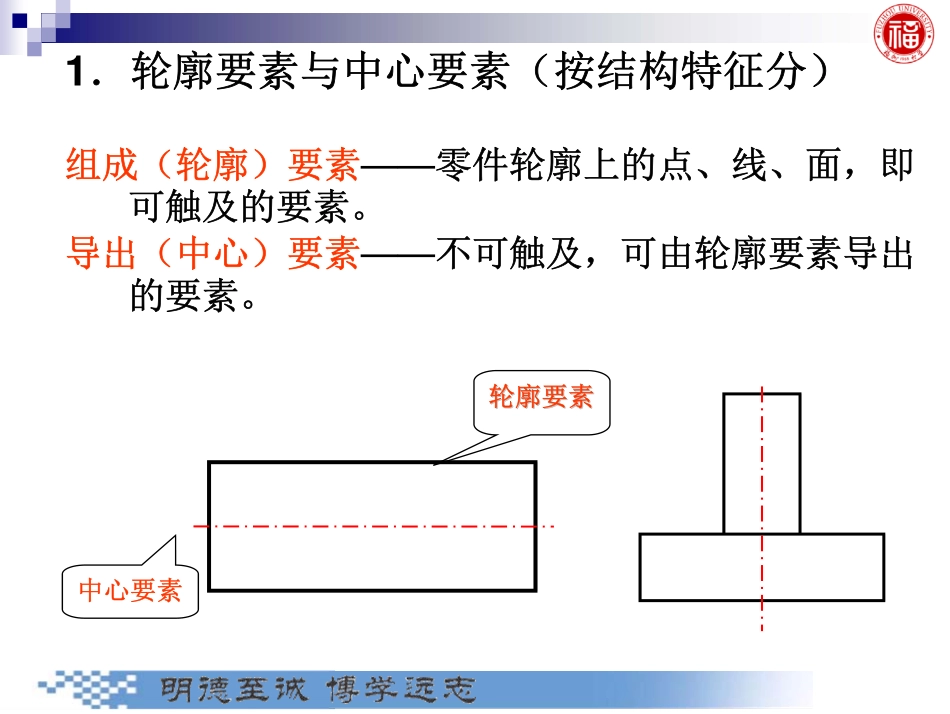

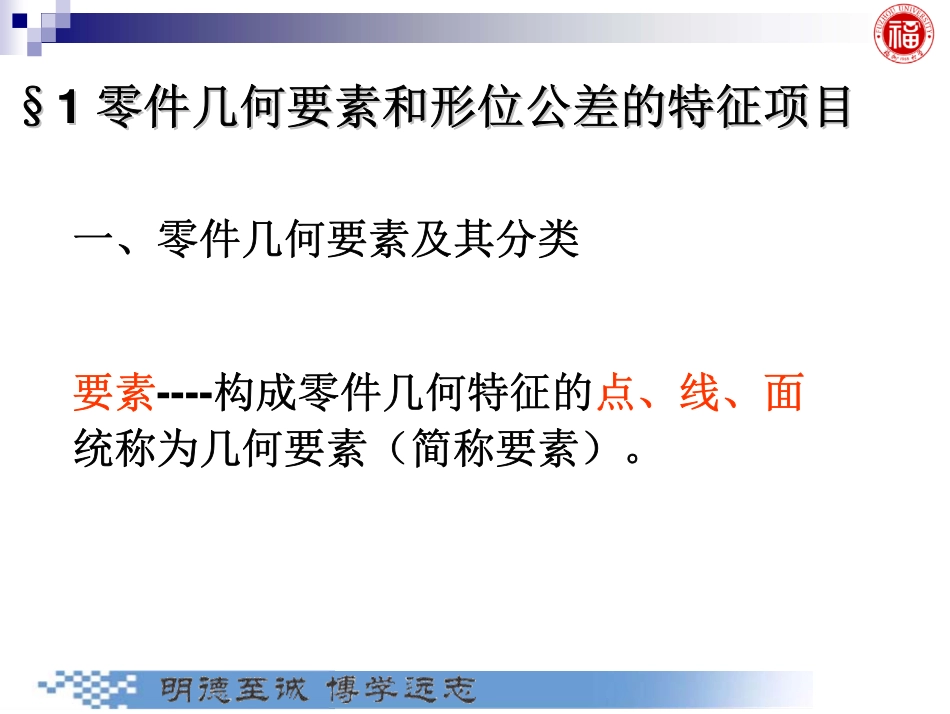

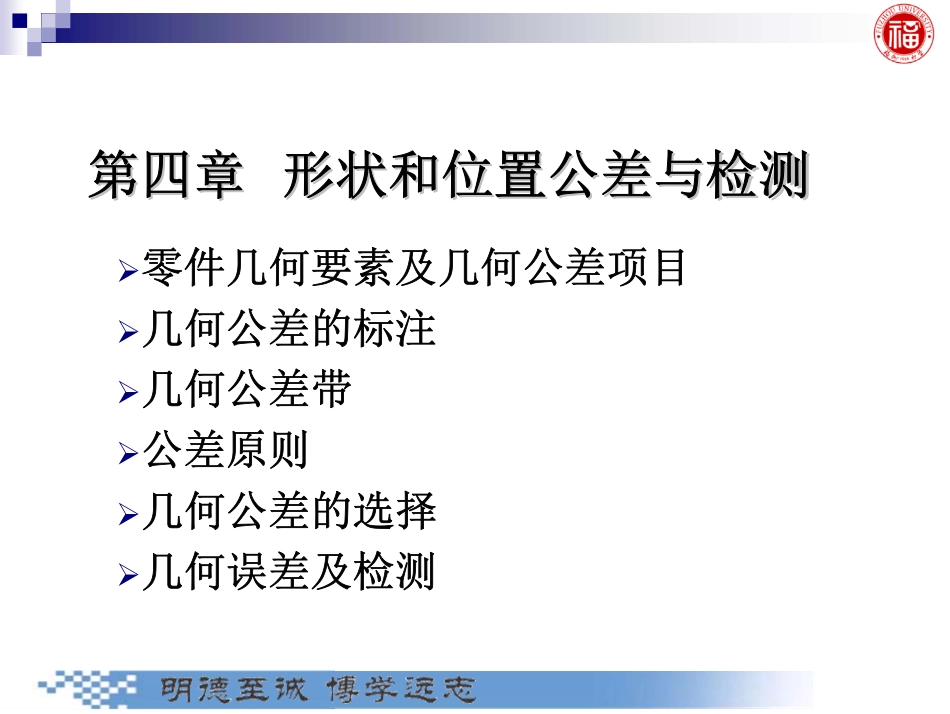

�零件几何要素及几何公差项目�几何公差的标注�几何公差带�公差原则�几何公差的选择�几何误差及检测第四章第四章形状和位置公差与检测形状和位置公差与检测§§11零件几何要素和形位公差的特征项目零件几何要素和形位公差的特征项目要素----构成零件几何特征的点、线、面统称为几何要素（简称要素）。一、零件几何要素及其分类1．轮廓要素与中心要素（按结构特征分）组成（轮廓）要素——零件轮廓上的点、线、面，即可触及的要素。导出（中心）要素——不可触及，可由轮廓要素导出的要素。轮廓要素轮廓要素中心要素2.理想要素与实际要素（按存在的状态分）理想要素——具有几何学意义，没有任何误差的要素。实际要素——零件上实际存在的要素，即加工后得到的要素。3．单一要素和关联要素（按功能关系分）单一要素——仅对要素本身给出形状公差要求的要素。关联要素——对其它要素有功能关系的要素。�1.按存在状态分为理想要素和实际要素�2.按结构特征分为轮廓要素和中心要素�3.按所处地位分为被测要素和基准要素�4.按功能关系分为单一要素和关联要素总结：国家标准规定的形状公差的特征项目分为形状公差和位置公差两大类，共14个，它们的名称和符号如下表所示。二、几何公差的特征项目及符号§2几何公差在图样上的表示方法1)形位公差框格一、几何公差框格和基准符号规则１：框格水平放置规则２：形状公差框----二格，位置公差框----三～五格用带箭头的指引线将框格与被测要素相连形状公差框共两格1.1）形状公差框格1.2）方向、位置公差框格方向、位置公差框格有三格、四格和五格等几种。用带箭头的指引线将框格与被测要素相连。（a）（b）�从公差框格第三格起填写基准字母时，基准的顺序在该框格中是固定的。�总是第三格填写第一基准,第四格和第五格填写第二基准和第三基准，与字母在字母表中的顺序无关。规则3:当公差带的形状是圆时，形位公差值的数字前则加注“Ø”。当公差带的形状是圆球时，形位公差值的数字前则加注“sØ”。2）带箭头的形位公差框格指引线规则１：指引线从形位公差框格两端垂直引出,指向指向被测要素。××××××××规则2：当被测要素是轮廓要素轮廓要素时,,指引线箭头指引线箭头指在轮廓轮廓要素要素或其其延长延长线线上,箭头必须明显地与尺寸线错开。ød0.01�指引线引向被测要素时允许弯折,但一般不得多于两次.规则3当被测要素是中心要素时,指引线箭头指向该要该要素素的的尺寸线，并与尺寸线的延长线重...
