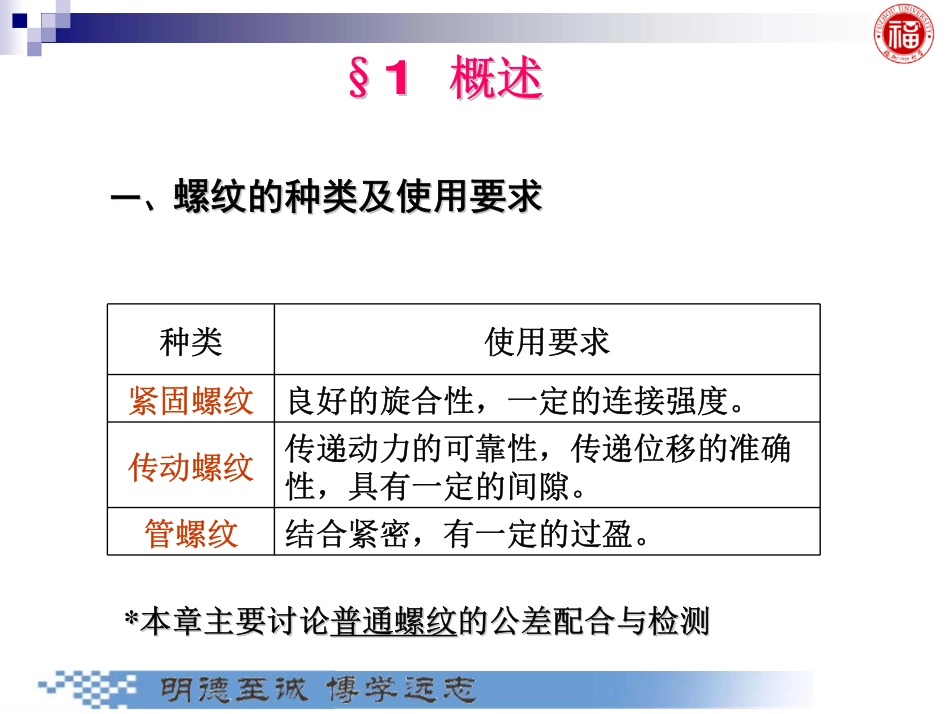

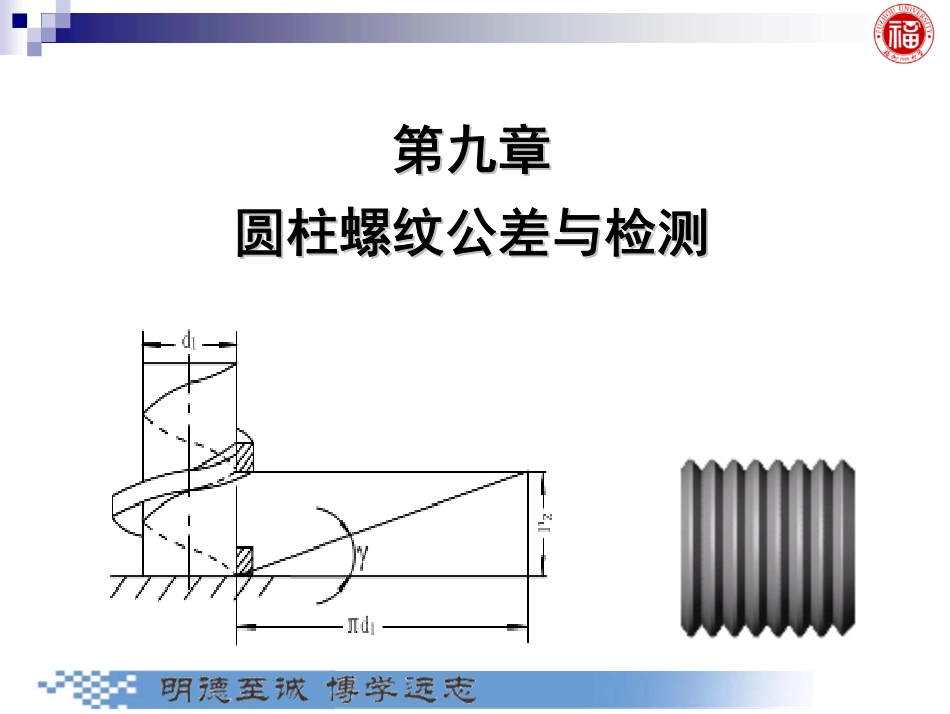

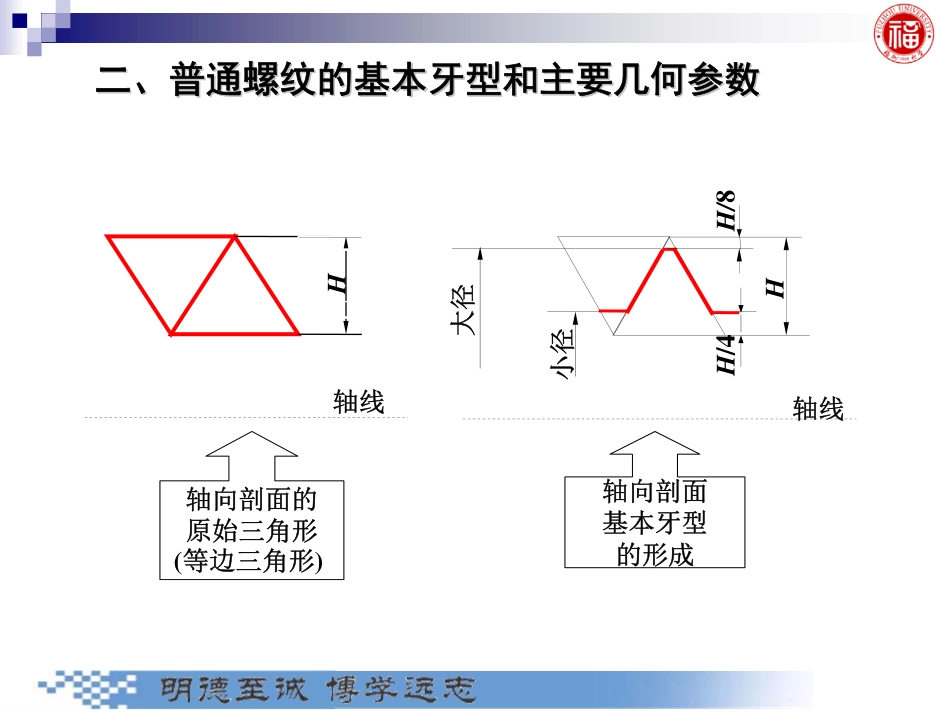

第九章第九章圆柱螺纹公差与检测圆柱螺纹公差与检测§§11概述概述一、一、螺纹的种类及使用要求螺纹的种类及使用要求种类使用要求紧固螺纹良好的旋合性，一定的连接强度。传动螺纹传递动力的可靠性，传递位移的准确性，具有一定的间隙。管螺纹结合紧密，有一定的过盈。**本章主要讨论本章主要讨论普通螺纹普通螺纹的公差配合与检测的公差配合与检测二、普通螺纹的基本牙型和主要几何参数二、普通螺纹的基本牙型和主要几何参数HHH/4H/8大径小径轴线轴线轴向剖面的原始三角形(等边三角形)轴向剖面基本牙型的形成小径D1、d1大径D、d中径中径DD22、、dd22轴线o90H/8H3/8H/4P/2P/2αα/2HP•螺纹的几何参数﹡﹡螺距和导程的关系螺距和导程的关系单线螺纹：P=L螺距=导程多线螺纹：P=L/n螺距导程根据螺纹的基本牙型，可以定义它的几个主要参数大径(D、d）—与外螺纹牙顶或内螺纹牙底相切的假想圆柱的直径，是公称直径。小径（D1、d1）—与外螺纹牙底或内螺纹牙顶相切的假想圆柱的直径。中径（D2、d2）—螺纹牙型上沟槽和凸起宽度相等的地方假想圆柱的直径。螺距—相邻两牙在中径线上对应两点的轴向距离。螺距基本值P。牙型角（α）—在螺纹牙型上，相邻两牙侧间的夹角。牙侧角（α1和α2）—在螺纹牙型上，牙侧与螺纹轴线的垂线间的夹角。旋合长度—两个相互配合的螺纹沿螺纹轴线方向相互旋合部分的长度。§1概述螺纹接触高度—在两个相互配合螺纹的牙型上，它们的牙侧重合部分的径向距离等于５H/８。螺纹旋合长度—两个相互配合的螺纹沿螺纹轴线方向相互旋合部分的长度。§2螺纹几何参数误差对互换性的影响要实现普通螺纹的互换性，必须保证:1.内、外螺纹自由旋合；2.具有足够的连接强度。对互换性有影响的因素是螺纹加工过程中几何参数产生误差，这些误差包括：螺纹直径偏差、螺距误差、牙侧角偏差。一、螺纹直径偏差的影响•直径偏差—螺纹大、中、小径的实际尺寸分别与其对应基本尺寸之差。•若外螺纹直径比内螺纹大，则影响旋合性；若外螺纹直径比内螺纹小得过多，则会使联接强度降低。•由于螺纹的配合面是牙侧面，故中径偏差对螺纹互换性的影响最大。�螺距误差分为螺距偏差ΔP和螺距累积误差ΔP∑。�螺距偏差ΔP：是指单个螺距的实际值与其基本值之差，它与旋合长度无关。�螺距累积偏差ΔP∑：在规定的螺纹长度内，任意两同名牙侧的实际轴向距离与其基本值的最大差值，它与旋合长度有关。二、螺距误差的影响螺距误差的中径当量：fp（或FP）＝1....
