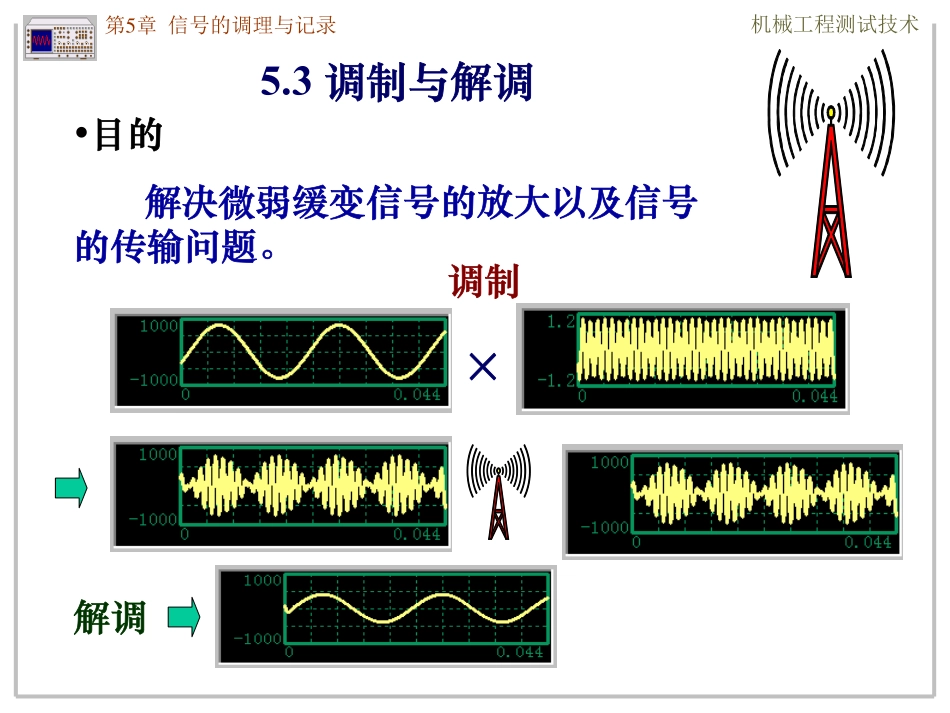

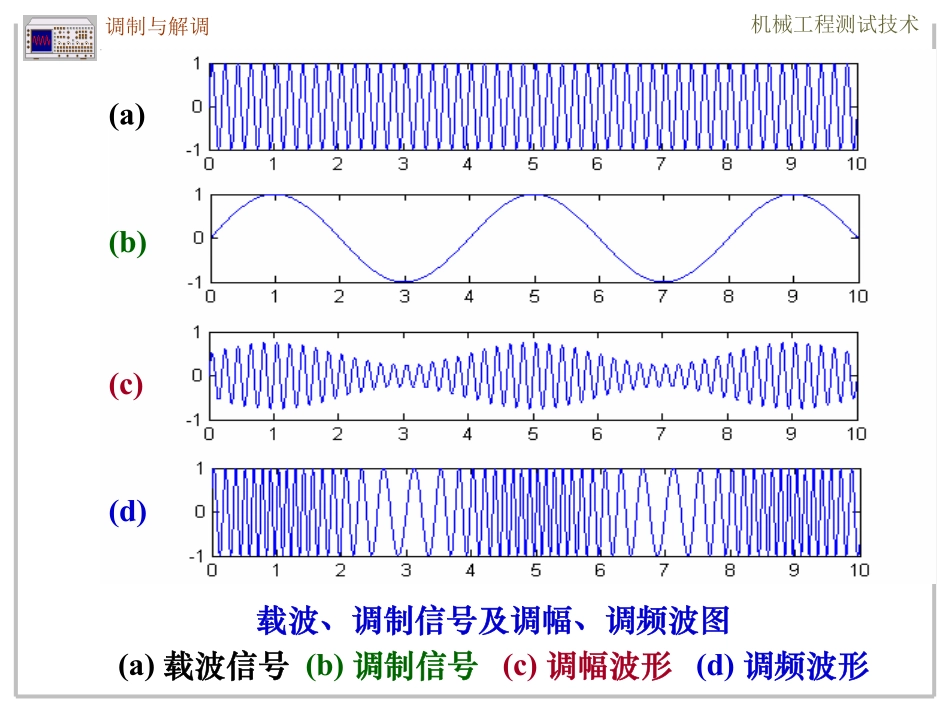

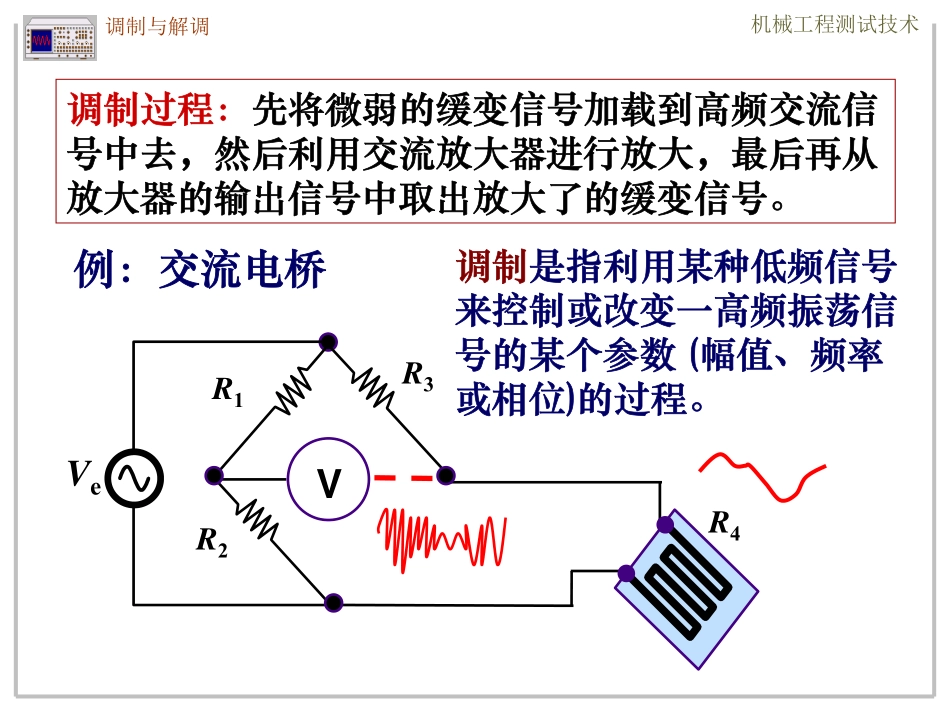

机械工程测试技术5.3调制与解调•目的解决微弱缓变信号的放大以及信号的传输问题。×调制解调第5章信号的调理与记录机械工程测试技术调制过程：先将微弱的缓变信号加载到高频交流信号中去，然后利用交流放大器进行放大，最后再从放大器的输出信号中取出放大了的缓变信号。例：交流电桥VeVR1R3R2R4调制是指利用某种低频信号来控制或改变一高频振荡信号的某个参数(幅值、频率或相位)的过程。调制与解调机械工程测试技术载波、调制信号及调幅、调频波图(a)载波信号(b)调制信号(c)调幅波形(d)调频波形(a)(b)(c)(d)调制与解调机械工程测试技术a)幅值调制(AM)()[cos(2()])xtytAftb)频率调制(FM)0f()cos(2[])()ytAfxkttc)相位调制(PM)0φ()cos{)2]}([ytAftkxt←y(t)的幅值随x(t)变化而变化←y(t)的频率随x(t)变化而变化←y(t)的相位随x(t)变化而变化•调制类型调制与解调机械工程测试技术5.3.1幅值调制与解调调幅是将一个高频正弦信号（或称载波）与测试信号相乘，使载波信号幅值随测试信号的变化而变化。0()[]cos((2))xtytAft缓变信号调制高频信号放大放大高频信号解调放大缓变信号调制与解调机械工程测试技术幅度调制与解调过程（波形分析）乘法器乘法器放大器放大器x(t)z(t)xm(t)乘法器乘法器滤波器滤波器z(t)x(t)调制与解调机械工程测试技术幅度调制与解调过程（数学分析）乘法器乘法器放大器放大器乘法器乘法器滤波器滤波器()cos()(2)mztxxttf2c(()os2)zxftt1122()cos(4)()zxttxtfx(t)z(t)xm(t)z(t)x(t)m()()()mytxtzt()cos(2)zztft调制与解调机械工程测试技术幅度调制与解调过程（频谱分析）乘法器乘法器放大器放大器乘法器乘法器滤波器滤波器x(t)z(t)xm(t)z(t)x(t)X(f)Z(f)Z(f)X(f)低通滤波器Xm(f)-fzfz-2fz2fz调制与解调机械工程测试技术调幅信号的解调方法：(1)同步解调上述调制方法，将信号x(t)直接与载波z(t)相乘。这种调幅波具有极性变化，解调时必须再乘与z(t)相位相同的z’(t)方能复原出原信号，故称同步解调。它要求有性能良好的线性乘法器，否则会引起信号失真。调制与解调机械工程测试技术(2)包络检波（整流检波）若对信号x(t)进行偏置，叠加一个直流分量D，使偏置后的信号都具有正电压。()[]cos(2())mxtxtDft('())Dxtxt()xt调制与解调(a)t()xt(b)t'()xt(c)t()mxt机械工程测试技术②解调二极管检波低通滤波调制与解调整流（半波或全波）消除直流偏置(a)t()mxt(b)t'()...
