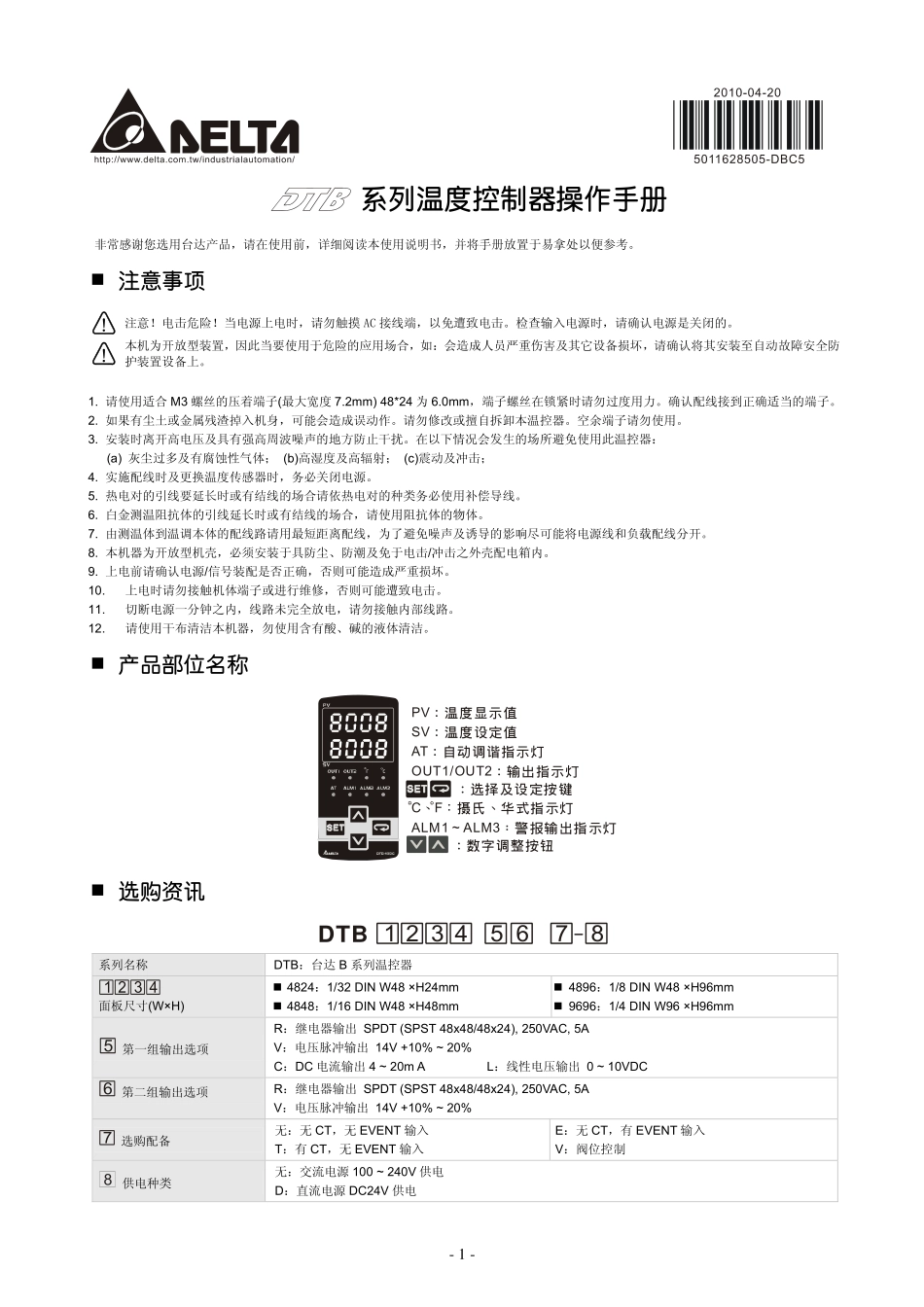

-1-������������非常感谢您选用台达产品，请在使用前，详细阅读本使用说明书，并将手册放置于易拿处以便参考。������注意！电击危险！当电源上电时，请勿触摸AC接线端，以免遭致电击。检查输入电源时，请确认电源是关闭的。本机为开放型装置，因此当要使用于危险的应用场合，如：会造成人员严重伤害及其它设备损坏，请确认将其安装至自动故障安全防护装置设备上。1.请使用适合M3螺丝的压着端子(最大宽度7.2mm)48*24为6.0mm，端子螺丝在锁紧时请勿过度用力。确认配线接到正确适当的端子。2.如果有尘土或金属残渣掉入机身，可能会造成误动作。请勿修改或擅自拆卸本温控器。空余端子请勿使用。3.安装时离开高电压及具有强高周波噪声的地方防止干扰。在以下情况会发生的场所避免使用此温控器：(a)灰尘过多及有腐蚀性气体；(b)高湿度及高辐射；(c)震动及冲击；4.实施配线时及更换温度传感器时，务必关闭电源。5.热电对的引线要延长时或有结线的场合请依热电对的种类务必使用补偿导线。6.白金测温阻抗体的引线延长时或有结线的场合，请使用阻抗体的物体。7.由测温体到温调本体的配线路请用最短距离配线，为了避免噪声及诱导的影响尽可能将电源线和负载配线分开。8.本机器为开放型机壳，必须安装于具防尘、防潮及免于电击/冲击之外壳配电箱内。9.上电前请确认电源/信号装配是否正确，否则可能造成严重损坏。10.上电时请勿接触机体端子或进行维修，否则可能遭致电击。11.切断电源一分钟之内，线路未完全放电，请勿接触内部线路。12.请使用干布清洁本机器，勿使用含有酸、碱的液体清洁。������PVSVATOUT1/OUT2ALM1~ALM3����������������������������������������������������������：CF�����DTB12345678系列名称DTB：台达B系列温控器1234面板尺寸(W×H)4824：1/32DINW48×H24mm4848：1/16DINW48×H48mm4896：1/8DINW48×H96mm9696：1/4DINW96×H96mm5第一组输出选项R：继电器输出SPDT(SPST48x48/48x24),250VAC,5AV：电压脉冲输出14V+10%~20%C：DC电流输出4~20mAL：线性电压输出0~10VDC6第二组输出选项R：继电器输出SPDT(SPST48x48/48x24),250VAC,5AV：电压脉冲输出14V+10%~20%7选购配备无：无CT，无EVENT输入T：有CT，无EVENT输入E：无CT，有EVENT输入V：阀位控制8供电种类无：交流电源100~240V供电D：直流电源DC24V供电-2-DTB4824无选购配备,无额外...
