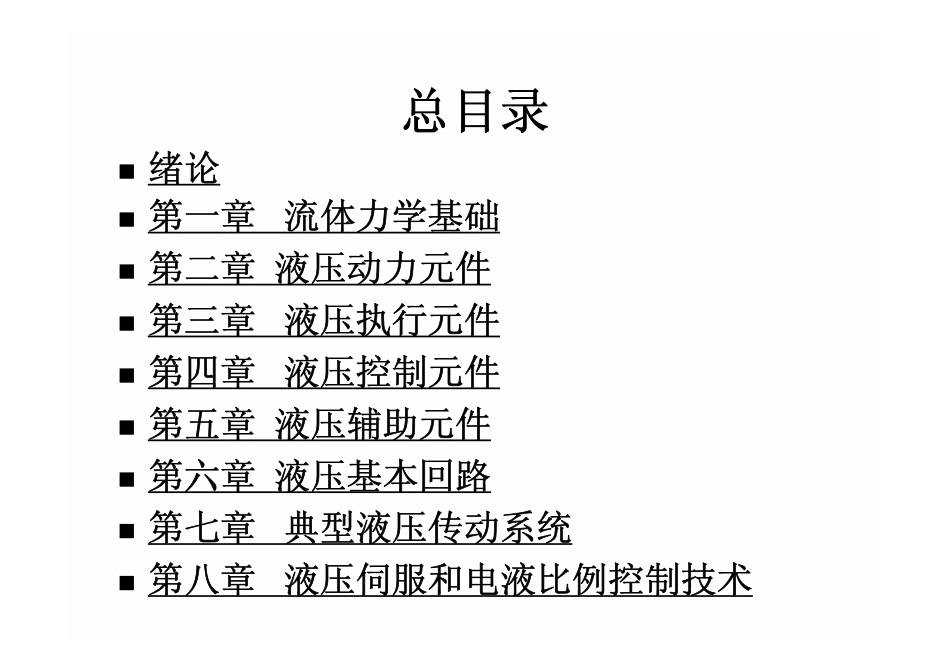

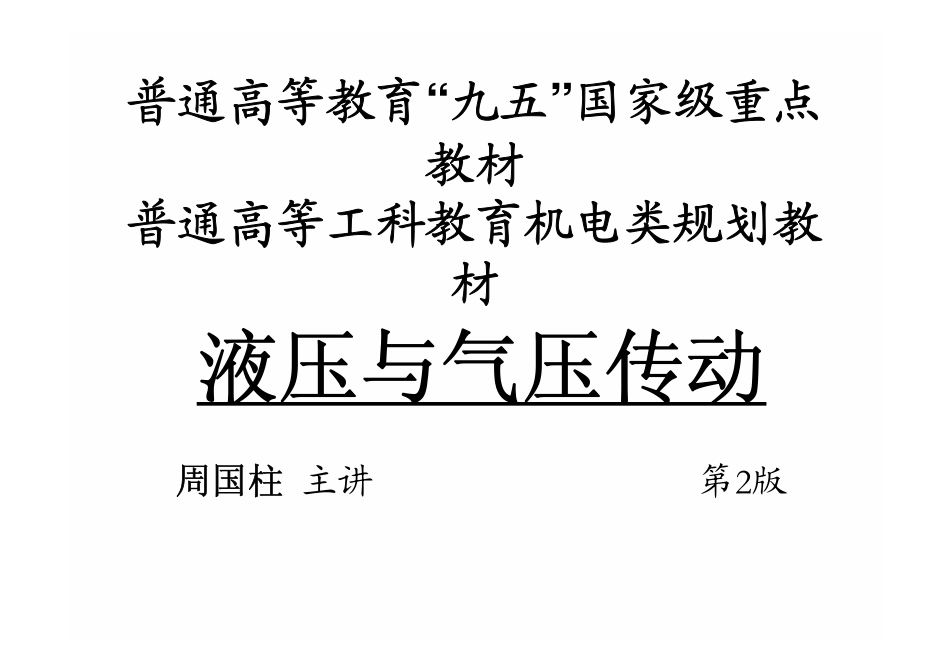

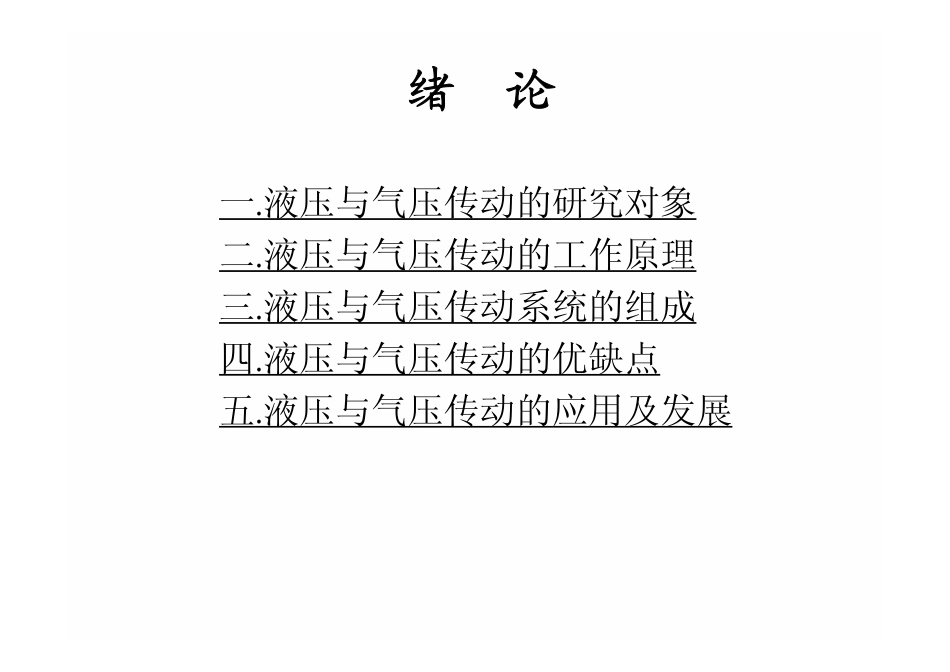

普通高等教育“九五”国家级重点教材普通高等工科教育机电类规划教材液压与气压传动周国柱主讲第2版总目录n绪论n第一章流体力学基础n第二章液压动力元件n第三章液压执行元件n第四章液压控制元件n第五章液压辅助元件n第六章液压基本回路n第七章典型液压传动系统n第八章液压伺服和电液比例控制技术绪论一.液压与气压传动的研究对象二.液压与气压传动的工作原理三.液压与气压传动系统的组成四.液压与气压传动的优缺点五.液压与气压传动的应用及发展一.液压与气压传动的研究对象液压与气压传动是研究以有压流体（压力油或压缩空气）为能源介质，来实现各种机械的传动和自动控制的学科。液压与气压传动实现传动和控制的方法是基本相同的，它们都是利用各种元件组成所需要的各种控制回路，再由若干回路有机组合成能完成一定控制功能的传动系统来进行能量的传递、转换与控制。液压传动所用的工作介质为液压油或其它合成液体，气压传动所用的工作介质为空气，由于这两种流体的性质不同，所以液压传动和气压传动又各有其特点。液压传动传递动力大，运动平稳，但由于液体粘性大，在流动过程中阻力损失大，因而不宜作远距离传动和控制；而气压传动由于空气的可压缩性大，且工作压力低（通常在1.0MPa以下），所以传递动力不大，运动也不如液压传动平稳，但空气粘性小，传递过程中阻力小、速度快、反应灵敏，因而气压传动能用于远距离的传动和控制。二.液压与气压传动的工作原理液压与气压传动的基本工作原理是相似的，现以图0－1所示的液压千斤顶来简述液压传动的工作原理。由图0－1a可知，大缸体9和大活塞8组成举升液压缸。杠杆手柄1、小缸体2、小活塞3、单向阀4和7组成手动液压泵。如提起手柄使小活塞向上移动，小活塞下端油腔容积增大，形成局部真空，这时单向阀4打开通过吸油管5从油箱12中吸油；用力压下手柄，小活塞下移，小活塞下腔压力升高，单向阀4关闭，单向阀7打开，下腔的油液经管道6输入大缸体9的下腔，迫使大活塞8向上移动，顶起重物。再次提起手柄吸油时，举升缸下腔的压力油将力图倒流入手动泵内，但此时单向阀7自动关闭，使油液不能倒流，从而保证了重物不会自行下落。不断地往复扳动手柄，就能不断地把油液压入举升缸下腔，使重物逐渐地升起。如果打开截止阀11，举升缸下腔的油液通过管道10、阀11流回油箱，大活塞在重物和自重作用下向下移动，回到原始位置。1.力比例关系图0－1b为液压千斤顶的简化模型，据此可分析两活塞之间的力比例关系、...
