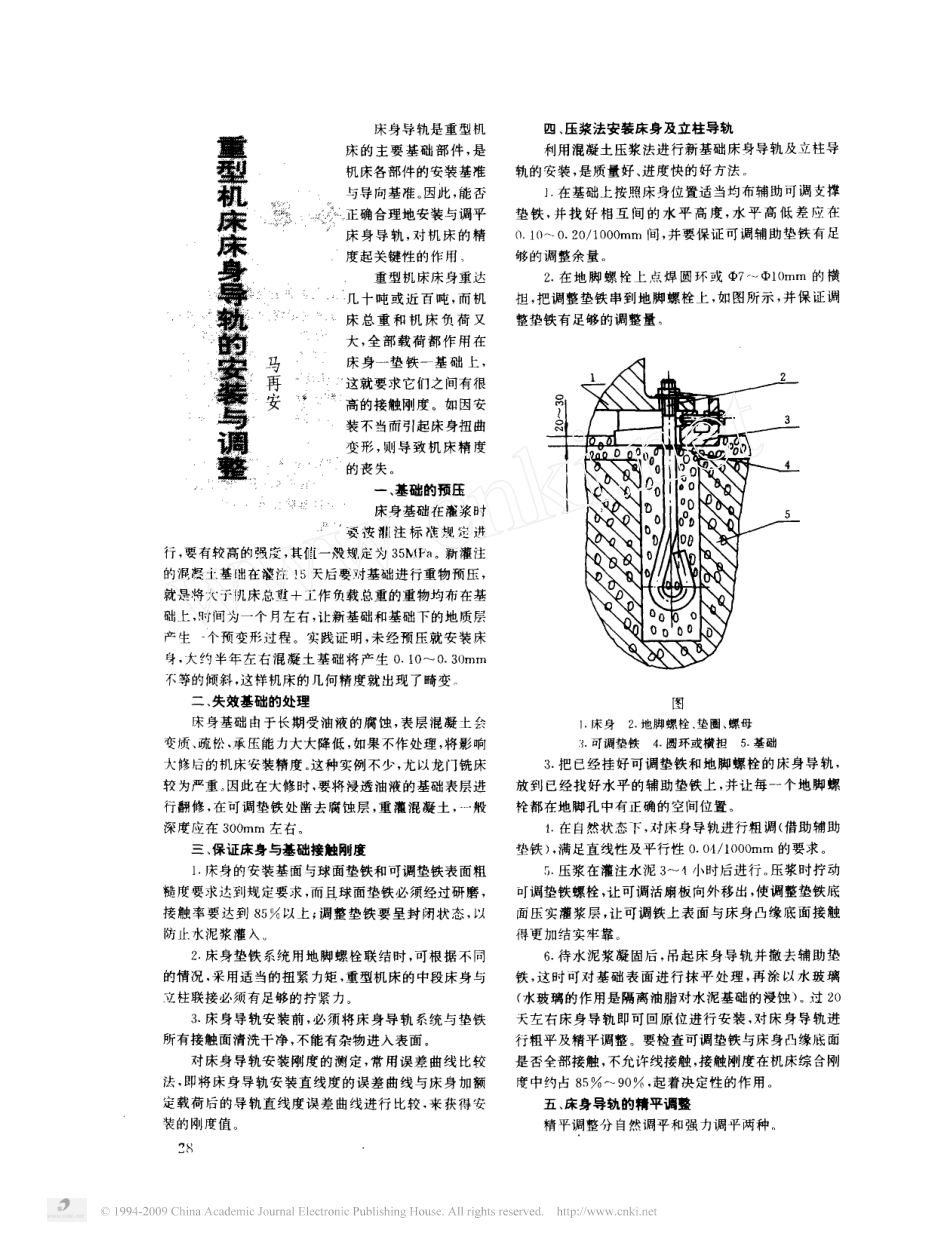

翼床身导轨是重型机床的主要基础部件,是机床各部件的安装基准与导向基准。因此,能否靛正确合理地安装与调平床身导轨,对机床的精二度起关键性的作用重型机床床身重达几十吨或近百吨,而机床总重和机床负荷又大,全部载荷都作用在床身一垫铁一基础上,这就要求它们之间有很介高的接触刚度。如因安装不当而引起床身扭曲变形,则导致机床精度的丧失。一、墓础的预压床身基础在灌浆时要按灌注标准规定进四、压浆法安装床身及立柱导轨利用混凝土压浆法进行新基础床身导轨及立柱导轨的安装,是质量好、进度快的好方法在基础上按照床身位置适当均布辅助可调支撑垫铁,并找好相互间的水平高度,水平高低差应在氏一。间,并要保证可调辅助垫铁有足够的调整余量。在地脚螺栓上点焊圆环或中一。的横担,把调整垫铁串到地脚螺栓上,如图所示,并保证调整垫铁有足够的调整量。洲书马再安行,要有较高的强度,其值一般规定为。新灌注的混凝土基础在灌注夭后要对基础进行重物预压,就是将大于机床总重工作负载总重的重物均布在基础匕时间为一个月左右,让新基础和基础下的地质层产生一个预变形过程。实践证明,未经预压就安装床身,大约半年左右混凝土基础将产生。·一不等的倾斜,这样机床的几何精度就出现了畸变二、失效垂础的处理床身基础由于长期受油液的腐蚀,表层混凝土会变质、疏松,承压能力大大降低,如果不作处理,将影响大修后的机床安装精度。这种实例不少,尤以龙门铣床较为严重因此在大修时,要将浸透油液的基础表层进行翻修,在可调垫铁处凿去腐蚀层,重灌混凝土,一般深度应在左右。三、保证床身与基础接触刚度床身的安装基面与球面垫铁和可调垫铁表面粗糙度要求达到规定要求,而且球面垫铁必须经过研磨,接触率要达到以上调整垫铁要呈封闭状态,以防止水泥浆灌入。床身垫铁系统用地脚螺栓联结时,可根据不同的情况,采用适当的扭紧力矩,重型机床的中段床身与立柱联接必须有足够的拧紧力。床身导轨安装前,必须将床身导轨系统与垫铁所有接触面清洗干净,不能有杂物进入表面。对床身导轨安装刚度的测定,常用误差曲线比较法,即将床身导轨安装直线度的误差曲线与床身加额定载荷后的导轨直线度误差曲线进行比较,来获得安装的刚度值。下杯一一「,豁”叼丁,口隅霉珊孤搬务瀚靴麟纂每谓瀚图床身地脚螺栓、垫圈、螺母污可调垫铁圆环或横担基础把已经挂好可调垫铁和地脚螺栓的床身导轨,放到已经找好水平的辅助垫铁上,并让每一个地脚螺栓都在地脚孔中有正确的空间位置。遭在自然状态下,对床身导...
