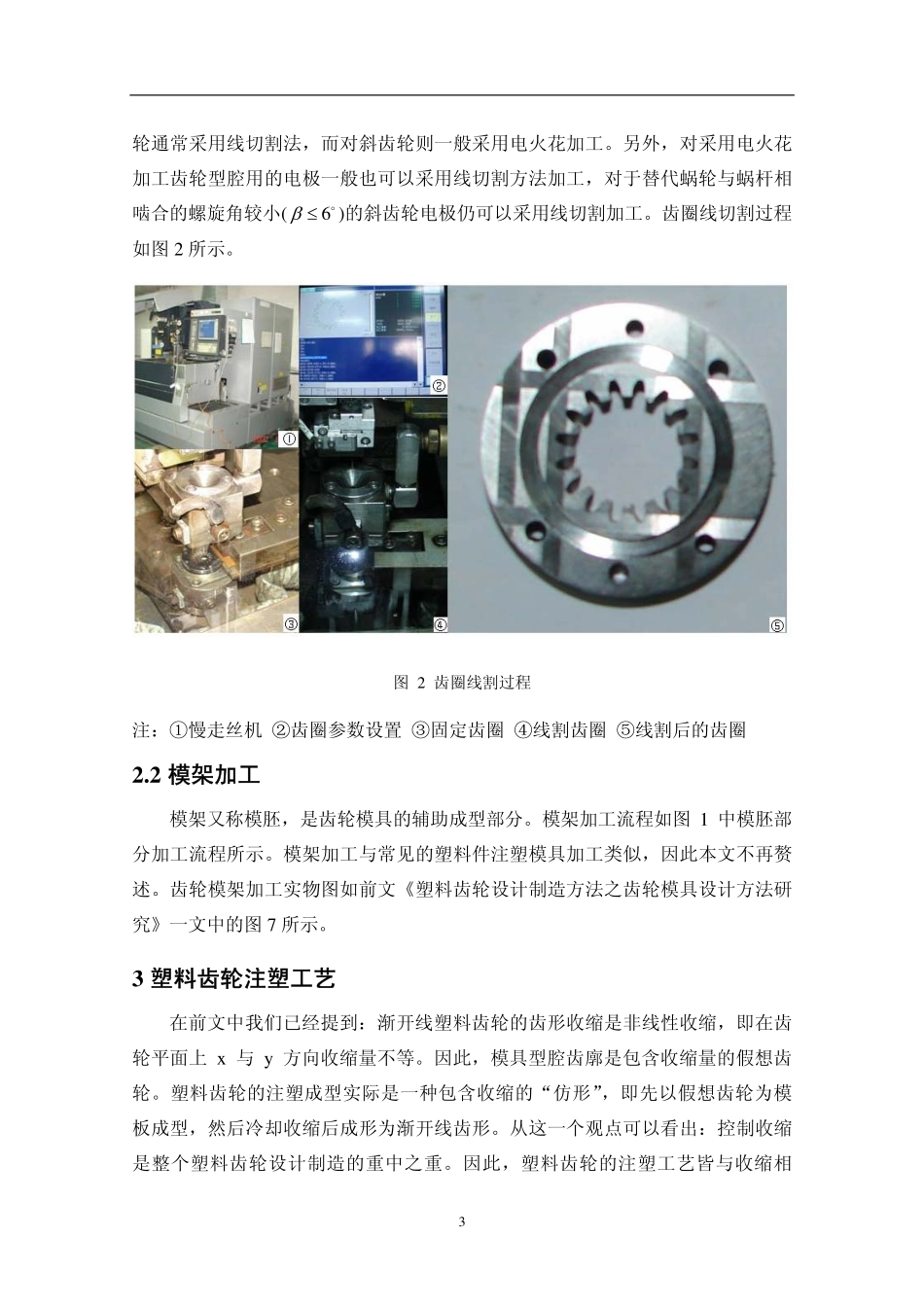

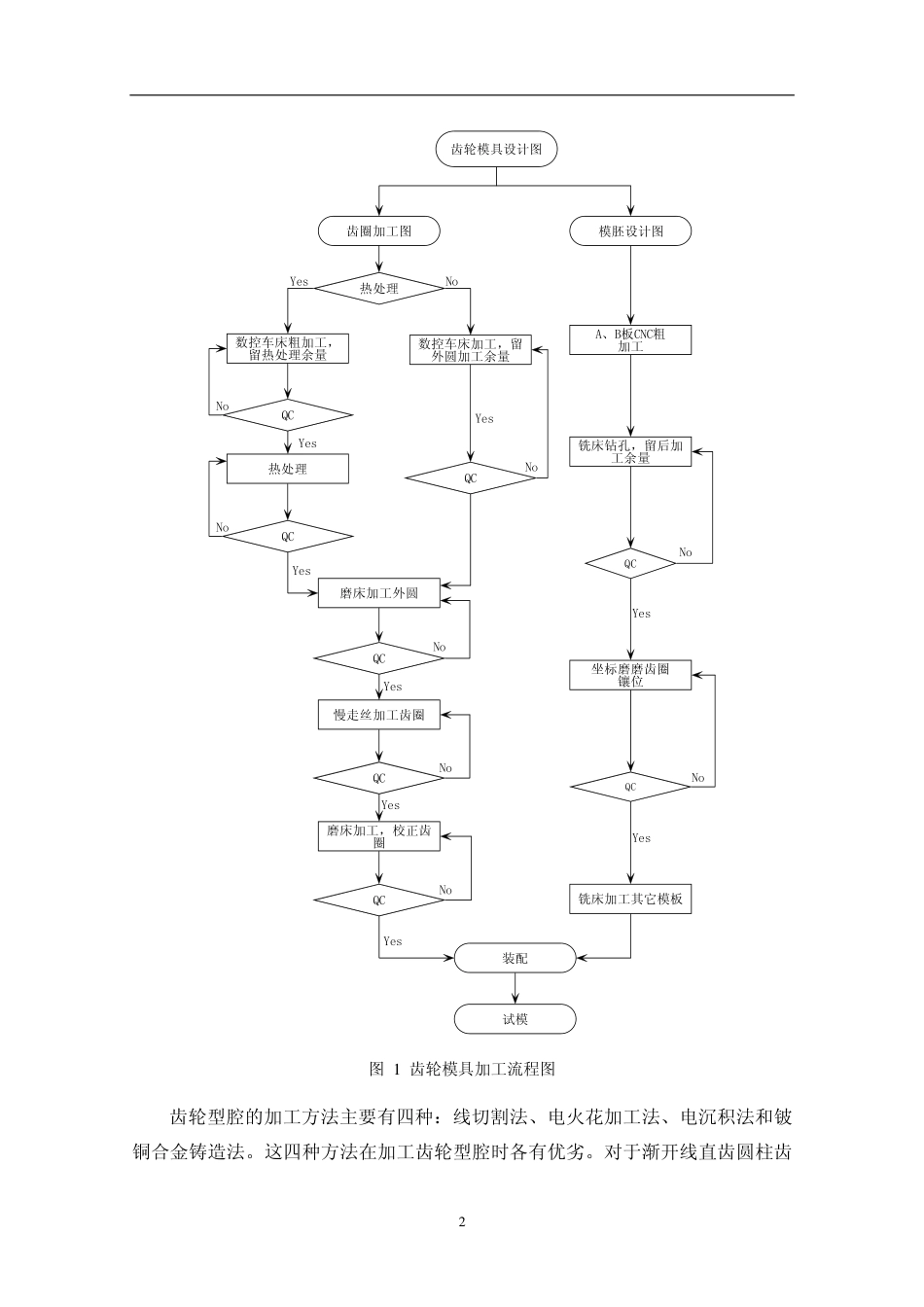

1塑料齿轮设计制造方法之模具制造及注塑工艺简介马瑞伍张海臣吕日富王玉昌（深圳市海翔铭实业有限公司，广东深圳518131）摘要：在模塑法加工塑料齿轮过程中，高精度的塑料齿轮模具是保证高精度塑料齿轮的设备基础，合理的注塑工艺是实现高精度塑料齿轮产品的重要途径。基于此点，本文简要介绍了塑料齿轮模具的制造流程和塑料齿轮的注塑工艺，以期能为塑料齿轮制造人员提供一点借鉴。关键词：塑料齿轮模具制造注塑工艺基金项目：国家火炬计划项目（2005EB041357）1前言在前文中我们将塑料齿轮的设计制造流程分为齿轮副理论设计、齿轮模具设计、齿轮模具制造和齿轮注塑四步。其中，前两步是设计阶段，而后两步则是制造阶段。高精度的塑料齿轮产品除了要保证设计正确外，还必须在制造阶段保证模具的精度和注塑工艺的最优化，也只有这样才能制造出高精度的塑料齿轮产品。承继前文的论述，本文以我公司塑料齿轮制造阶段的工作实践为基础，从塑料齿轮的模具制造及注塑工艺两个方面简要介绍一下塑料齿轮的制造过程。2塑料齿轮模具制造在塑料齿轮模塑法加工过程中，齿轮模具是塑料齿轮的成型设备，是保证塑料齿轮精度的关键。根据前文模具设计方法一文的介绍，塑料齿轮模具可以分为两大部分：齿轮型腔和模架。其中，齿轮型腔又称齿圈，是整个齿轮模具加工中要求最严格、精度最高的部分，是整个齿轮模具加工的重中之重。齿轮模具的加工流程如图1所示。2.1齿轮型腔加工齿轮型腔加工是整个塑料齿轮模具制造的关键。由于模塑法加工塑料齿轮是一种“仿形”加工方式，即型腔的齿廓是齿轮齿形的变形模板。因此，对型腔的制作的尺寸误差和表面粗糙度必须严格控制，不得有毛刺、偏心、表面划伤等不良缺陷。为此，必须制定严格的齿轮型腔加工工艺以保证型腔制作的精度。2007.06.23Maruiwu2铣床加工其它模板坐标磨磨齿圈镶位A、B板CNC粗加工模胚设计图QC铣床钻孔，留后加工余量QCNoYesNoYes热处理数控车床粗加工，留热处理余量数控车床加工，留外圆加工余量QCQC磨床加工外圆QC慢走丝加工齿圈QC磨床加工，校正齿圈QC热处理QC装配齿圈加工图YesNoYesYesYesYesYesYesNoNoNoNoNoNo齿轮模具设计图试模图1齿轮模具加工流程图齿轮型腔的加工方法主要有四种：线切割法、电火花加工法、电沉积法和铍铜合金铸造法。这四种方法在加工齿轮型腔时各有优劣。对于渐开线直齿圆柱齿3轮通常采用线切割法，而对斜齿轮则一般采用电火花加工。另外，对采用电火花加工齿轮型腔用的电极一般也...
