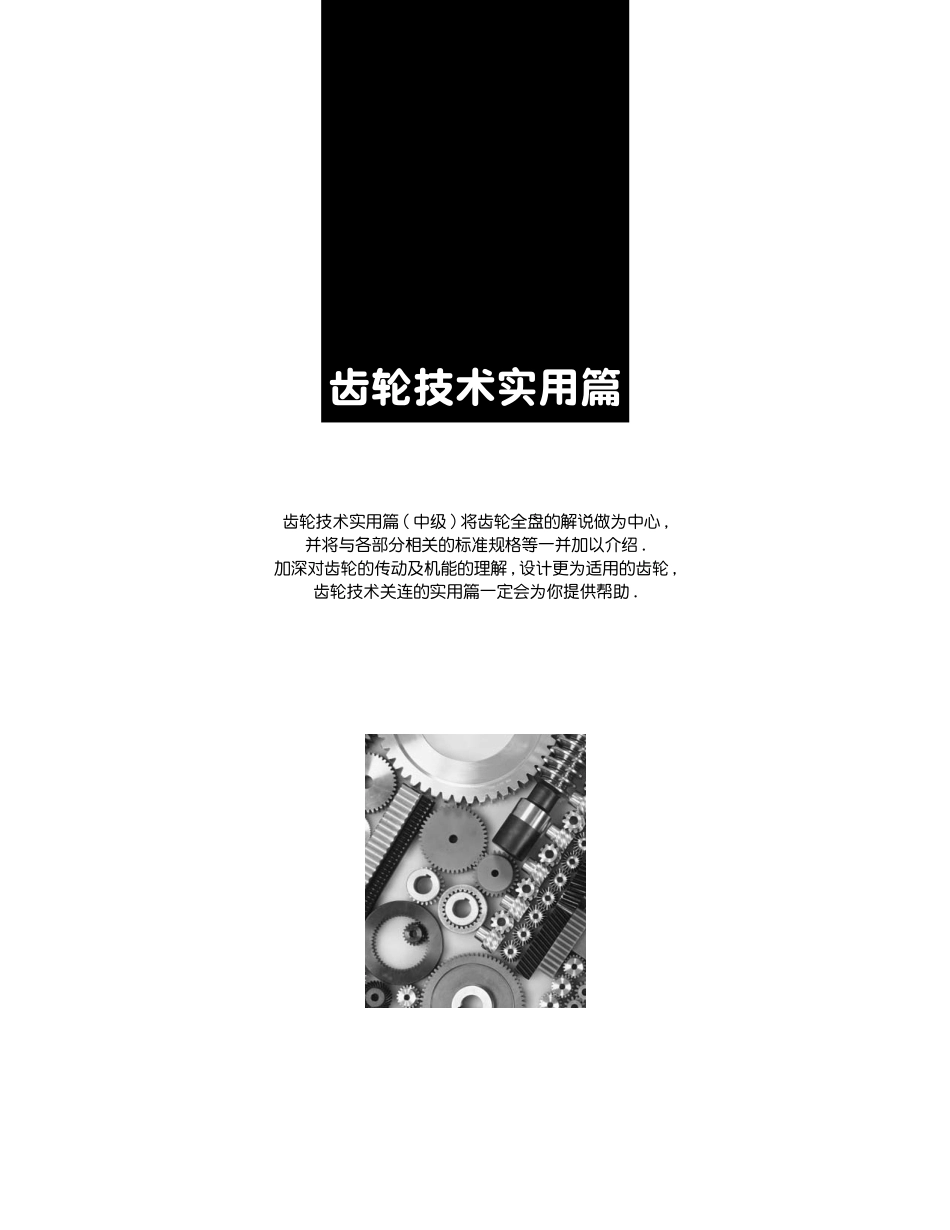

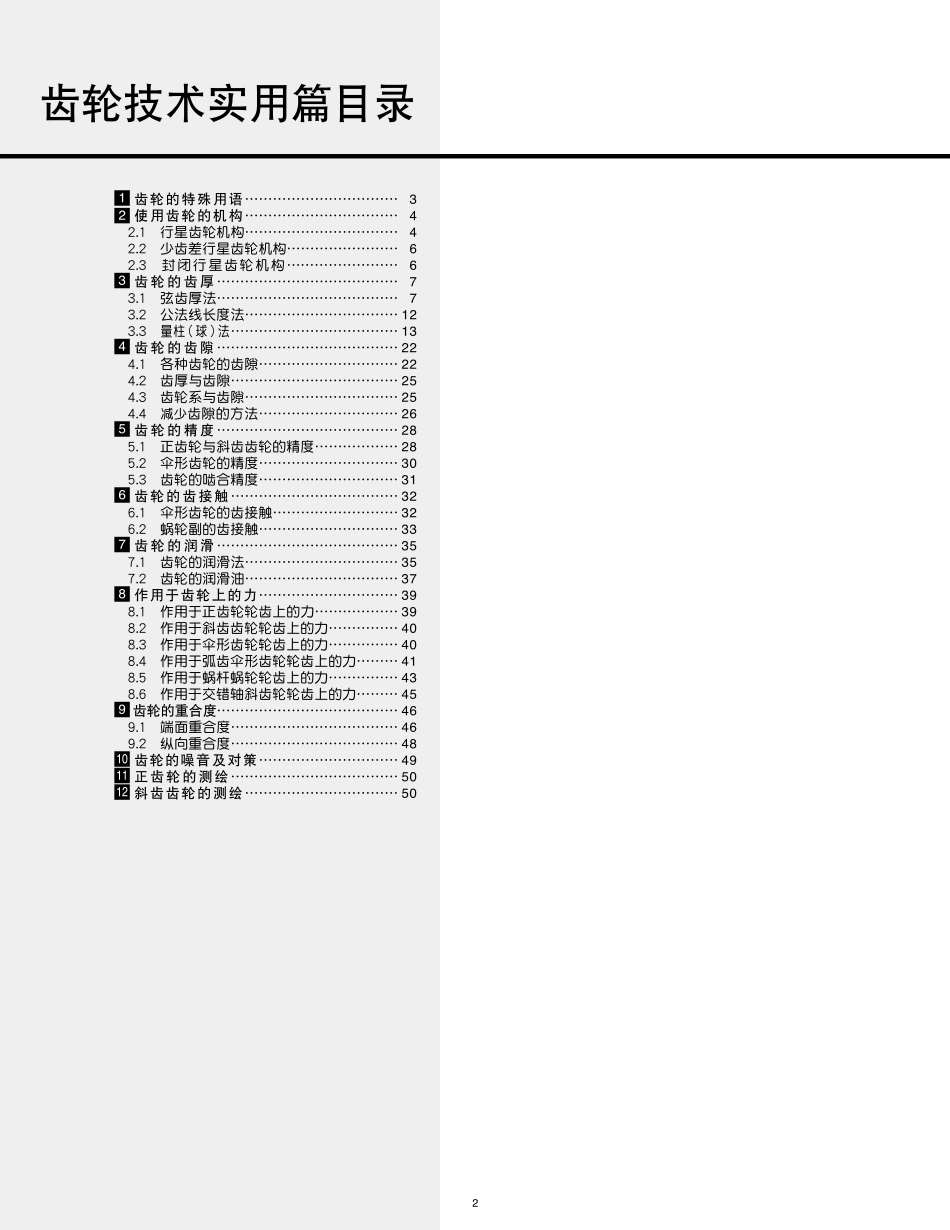

齒輪技術實用篇齒輪技術實用篇(中級)將齒輪全盤的解說做為中心,並將與各部分相關的標準規格等一併加以介紹.加深對齒輪的傳動及機能的理解,設計更為適用的齒輪,齒輪技術關連的實用篇一定會為你提供幫助.齒輪的特殊用語……………………………使用齒輪的機構……………………………2.1行星齒輪機構……………………………2.2少齒差行星齒輪機構……………………2.3封閉行星齒輪機構……………………齒輪的齒厚…………………………………3.1弦齒厚法…………………………………3.2公法線長度法……………………………3.3量柱(球)法………………………………齒輪的齒隙…………………………………4.1各種齒輪的齒隙…………………………4.2齒厚與齒隙………………………………4.3齒輪係與齒隙……………………………4.4減少齒隙的方法…………………………齒輪的精度…………………………………5.1正齒輪與斜齒齒輪的精度………………5.2傘形齒輪的精度…………………………5.3齒輪的嚙合精度…………………………齒輪的齒接觸………………………………6.1傘形齒輪的齒接觸………………………6.2蝸輪副的齒接觸…………………………齒輪的潤滑…………………………………7.1齒輪的潤滑法……………………………7.2齒輪的潤滑油……………………………作用於齒輪上的力…………………………8.1作用於正齒輪輪齒上的力………………8.2作用於斜齒齒輪輪齒上的力……………8.3作用於傘形齒輪輪齒上的力……………8.4作用於弧齒傘形齒輪輪齒上的力………8.5作用於蝸桿蝸輪輪齒上的力……………8.6作用於交錯軸斜齒輪輪齒上的力………齒輪的重合度…………………………………9.1端面重合度………………………………9.2縱向重合度………………………………齒輪的噪音及對策…………………………正齒輪的測繪………………………………斜齒齒輪的測繪……………………………52134678910111234466771213222225252628283031323233353537393940404143454646484950502齒輪技術實用篇目錄齒輪有許多特殊用語.在這裡,介紹幾個比較重要的術語.（1）齒形修整齒形修整是修緣和修根的總稱.一般地說,修緣的方法使用比較普遍.修緣是指將齒頂的齒形切削成比正確的漸開曲線略呈凸形.由此,當齒輪齒面受外力產生變形時,可以避免對與之嚙合的齒輪產生干涉,並且可以降低噪音,延長齒輪壽命.但是,要注意不能修整過量.過量修整等於增加了齒形誤差,將對嚙合產生不良影響.（2）鼓形加工...
