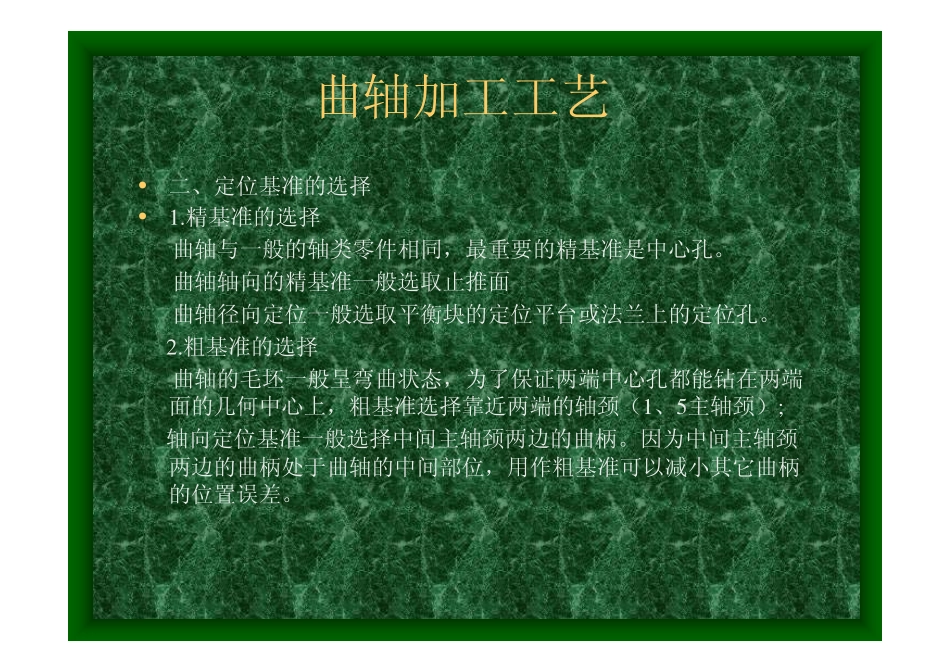

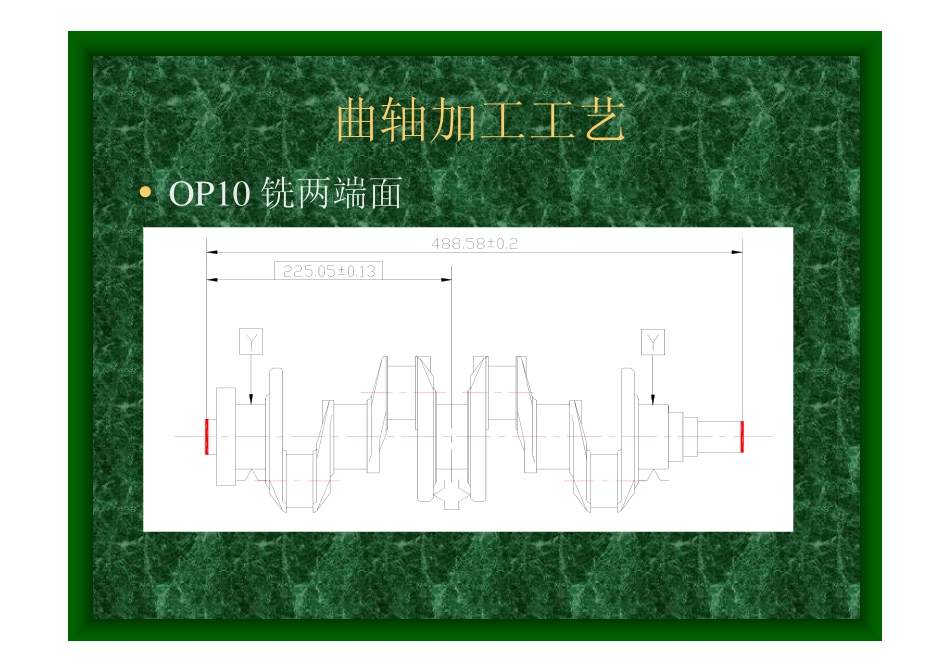

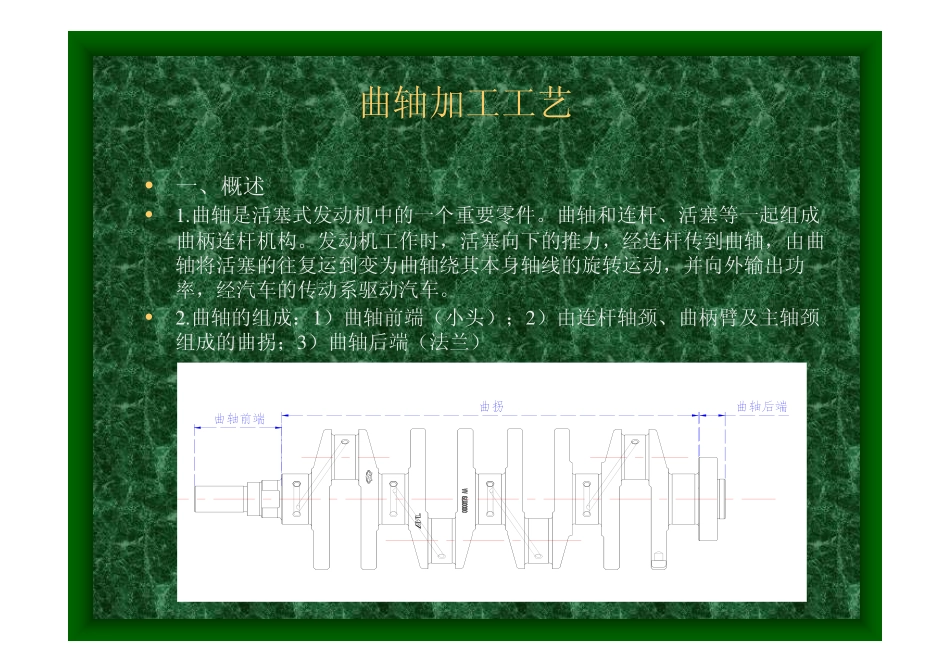

曲轴加工工艺•一、概述•1.曲轴是活塞式发动机中的一个重要零件。曲轴和连杆、活塞等一起组成曲柄连杆机构。发动机工作时，活塞向下的推力，经连杆传到曲轴，由曲轴将活塞的往复运到变为曲轴绕其本身轴线的旋转运动，并向外输出功率，经汽车的传动系驱动汽车。•2.曲轴的组成：1）曲轴前端（小头）；2）由连杆轴颈、曲柄臂及主轴颈组成的曲拐；3）曲轴后端（法兰）曲轴加工工艺•二、定位基准的选择•1.精基准的选择曲轴与一般的轴类零件相同，最重要的精基准是中心孔。曲轴轴向的精基准一般选取止推面曲轴径向定位一般选取平衡块的定位平台或法兰上的定位孔。2.粗基准的选择曲轴的毛坯一般呈弯曲状态，为了保证两端中心孔都能钻在两端面的几何中心上，粗基准选择靠近两端的轴颈（1、5主轴颈）;轴向定位基准一般选择中间主轴颈两边的曲柄。因为中间主轴颈两边的曲柄处于曲轴的中间部位，用作粗基准可以减小其它曲柄的位置误差。曲轴加工工艺•OP10铣两端面曲轴加工工艺•OP20钻质量中心孔•说明：1.质量中心孔：当物体绕一轴线旋转时，如果对外未表现出力的作用，那么这一轴线称为该物体的质量中心线，再按此质量中心线钻出中心孔，这样的中心孔称为质量中心孔。2.几何中心孔：中心孔位于几何轴线上，这样的孔称为几何中心孔；比较：质量中心孔先要对曲轴进行动平衡找出曲轴的质量轴线，可以减少曲轴动平衡时的去重工作量，提高动平衡的合格率。但质量定心机床要比普通几何中心孔机床的价格贵得多。曲轴加工工艺•OP30铣传送搭子曲轴加工工艺•OP40车与主轴颈同轴的所有轴颈。采用中心孔定位，驱动采用第三连杆轴颈上的传送搭子。使用成型刀具，加工效率高，但刀具寿命低。曲轴加工工艺•OP50车全部连杆轴颈。1，5主轴颈定位、夹紧驱动，止推面轴向定位，第一平衡块侧面定角向。靠模车削方式。曲轴加工工艺•OP60加工所有油孔曲轴加工工艺•OP70加工小头的螺纹底孔、攻丝；加工法兰上的导向孔，螺纹孔和工艺销孔。曲轴加工工艺•OP80粗精磨所有主轴颈和法兰曲轴加工工艺•OP90粗精磨所有连杆轴颈，1，5主轴颈定位夹紧，法兰工艺孔角向定位、驱动。曲轴加工工艺•OP100磨小头（油泵、油封、皮带轮轴颈）曲轴加工工艺•OP110精车止推面、油泵传动面，键槽，精镗导向孔曲轴加工工艺•OP120动平衡去重•1.动平衡：发动机在稳定工况运转时，如果传给支撑的作用力的大小和方向不随时间而变化，这种状态称为动平衡•2.发动机的动平衡包括：惯性力系的平衡...
