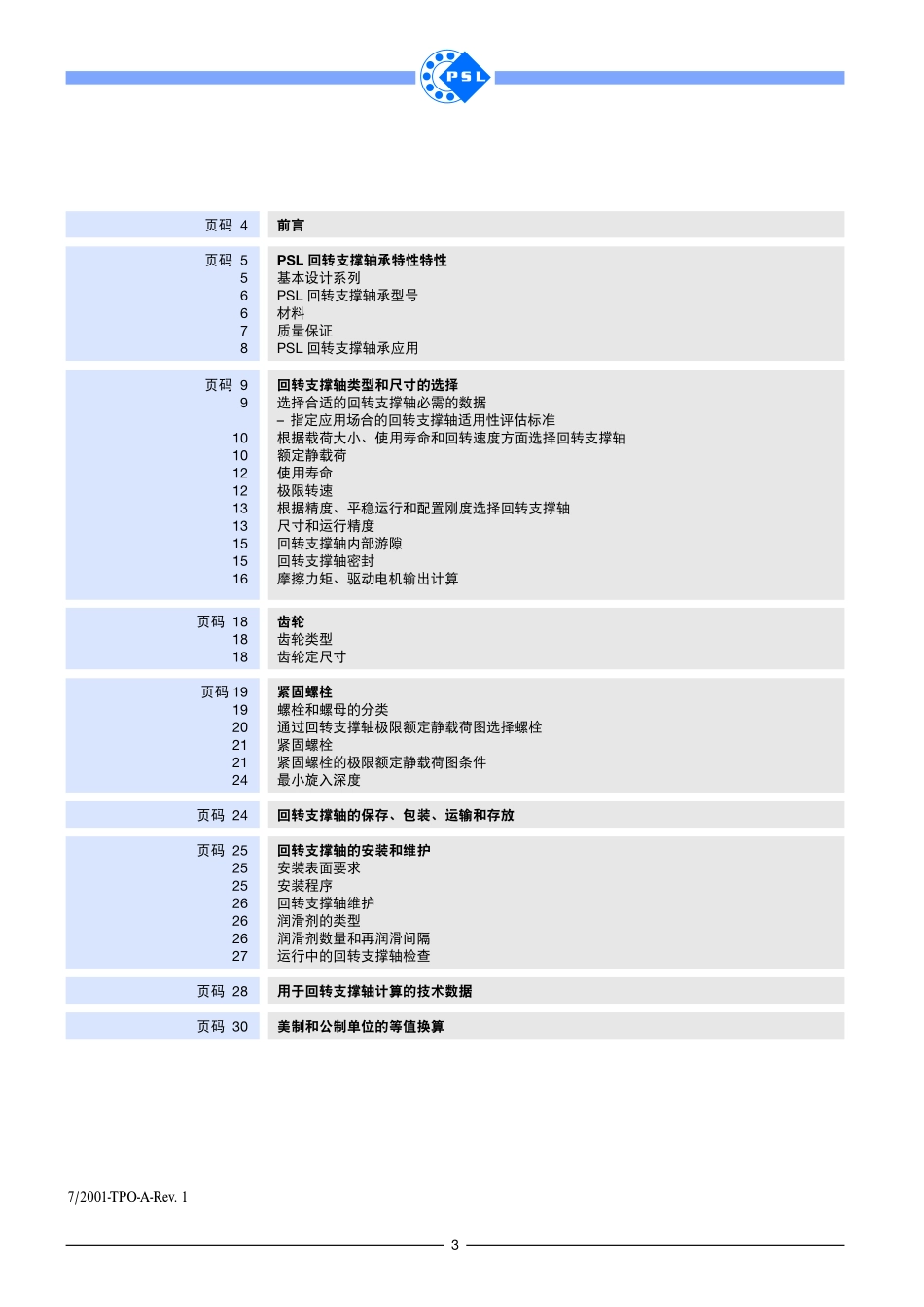

回转支撑轴承7/2001-TPO-C-版本1技术手册23前言页码4PSL回转支撑轴承特性特性基本设计系列PSL回转支撑轴承型号材料质量保证PSL回转支撑轴承应用页码556678回转支撑轴类型和尺寸的选择选择合适的回转支撑轴必需的数据–指定应用场合的回转支撑轴适用性评估标准根据载荷大小、使用寿命和回转速度方面选择回转支撑轴额定静载荷使用寿命极限转速根据精度、平稳运行和配置刚度选择回转支撑轴尺寸和运行精度回转支撑轴内部游隙回转支撑轴密封摩擦力矩、驱动电机输出计算页码99101012121313151516齿轮齿轮类型齿轮定尺寸页码181818紧固螺栓螺栓和螺母的分类通过回转支撑轴极限额定静载荷图选择螺栓紧固螺栓紧固螺栓的极限额定静载荷图条件最小旋入深度页码191920212124回转支撑轴的保存、包装、运输和存放页码24回转支撑轴的安装和维护安装表面要求安装程序回转支撑轴维护润滑剂的类型润滑剂数量和再润滑间隔运行中的回转支撑轴检查页码25252526262627用于回转支撑轴计算的技术数据页码28美制和公制单位的等值换算页码307/2001-TPO-A-Rev.14前言PSL,a.s.,PovažskáBystrica是一家具有多年历史的大型轴承（回转支撑轴承）生产商。目前生产品种包括500多种标准和专用的回转支撑轴承。PSL,a.s.拥有一整套完善的质量保证体系，已通过DINENISO9001标准认证。ISO14001环境管理体系。本出版物包含PSL回转支撑轴承相关的基本技术信息、使用合适回转支撑轴承的配置设计和设定尺寸程序以及回转支撑轴承的安装、维护、保存、包装、运输和存放说明。PSL技术咨询部门的专家们可以提供PSL回转支撑轴承的复杂应用解决方案。本产品样本的内容已经过仔细地评估和检查，由于不断的技术开发，我们保留在事先不作通知的情况下对技术信息进行更改或变更的权利。5PSL回转支撑轴承特性回转支撑轴是一种能够承受复合载荷（即，轴向、径向载荷和倾斜力矩）的大型轴承。它们通常配有用于固定螺栓的安装孔、润滑孔和密封圈，实现紧凑、经济的配置。它们经常可以省去许多在传统轴承配置中属于必需的组件。基本设计系列四点接触球回转支撑轴承交叉滚子回转支撑轴承不带齿轮带有外齿轮带有内齿轮----6改型顺序设计编号滚动体的节圆直径（以mm为单位）滚动体直径化整到mm滚动体的类型：Z-圆柱滚子，B-球，T-圆锥滚子滚动体列数齿轮类型：E–外部，I–内部，O–不带齿轮PSL回转支撑轴承的基本设计符号PSL回转支撑轴承型号PSL回转支撑轴承型号使用的符号含义和顺序：型号置于回转支撑轴承的...
