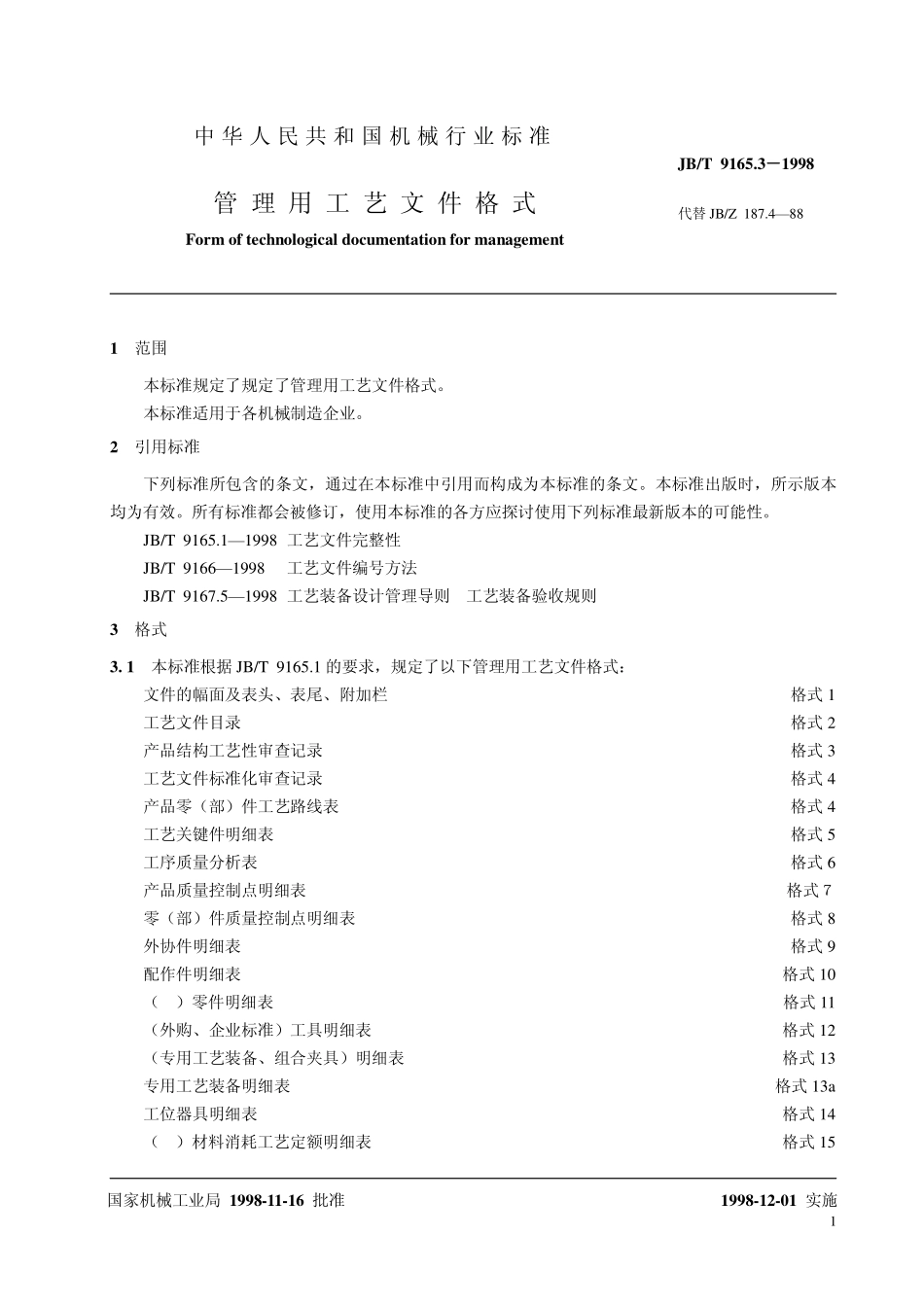

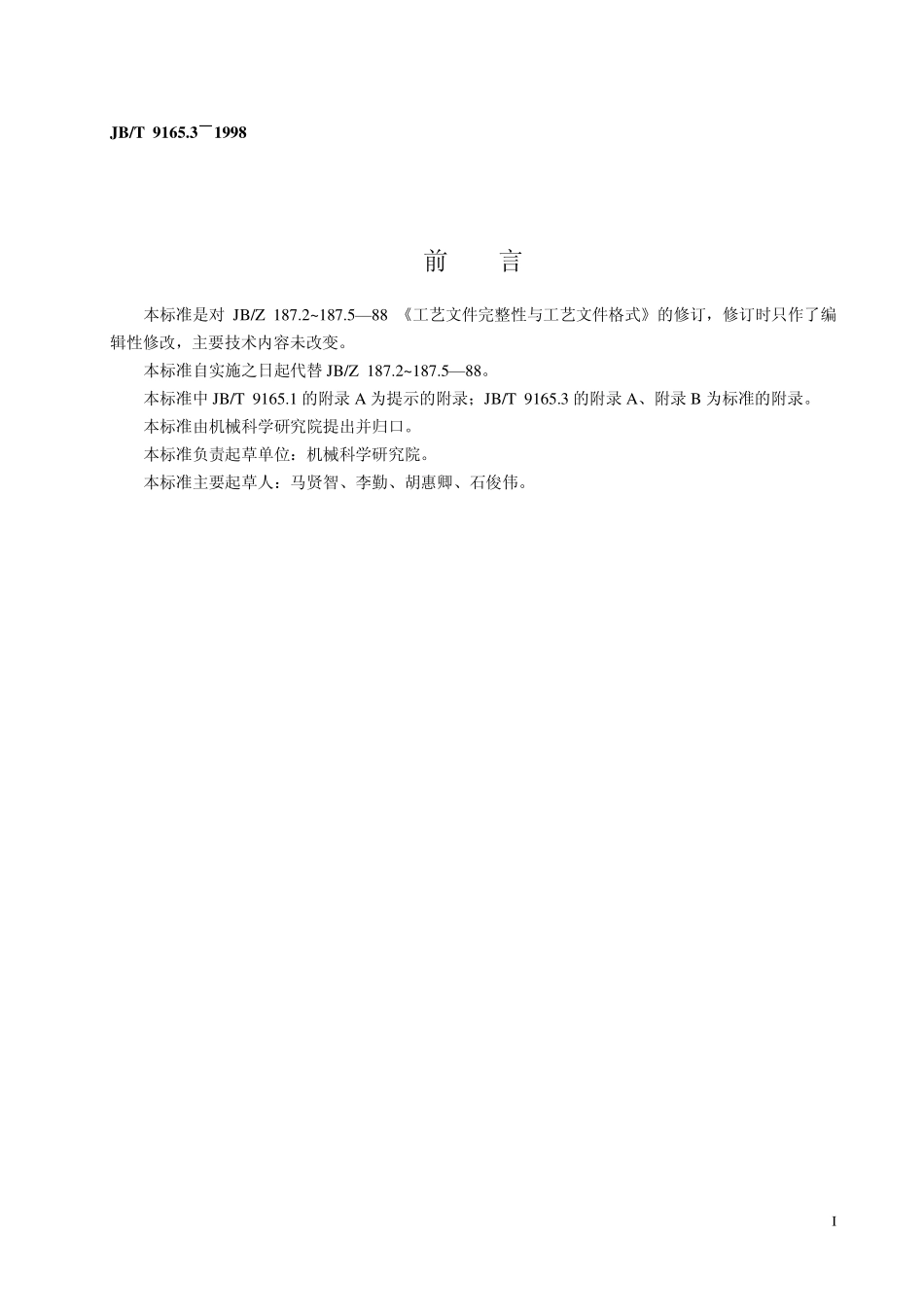

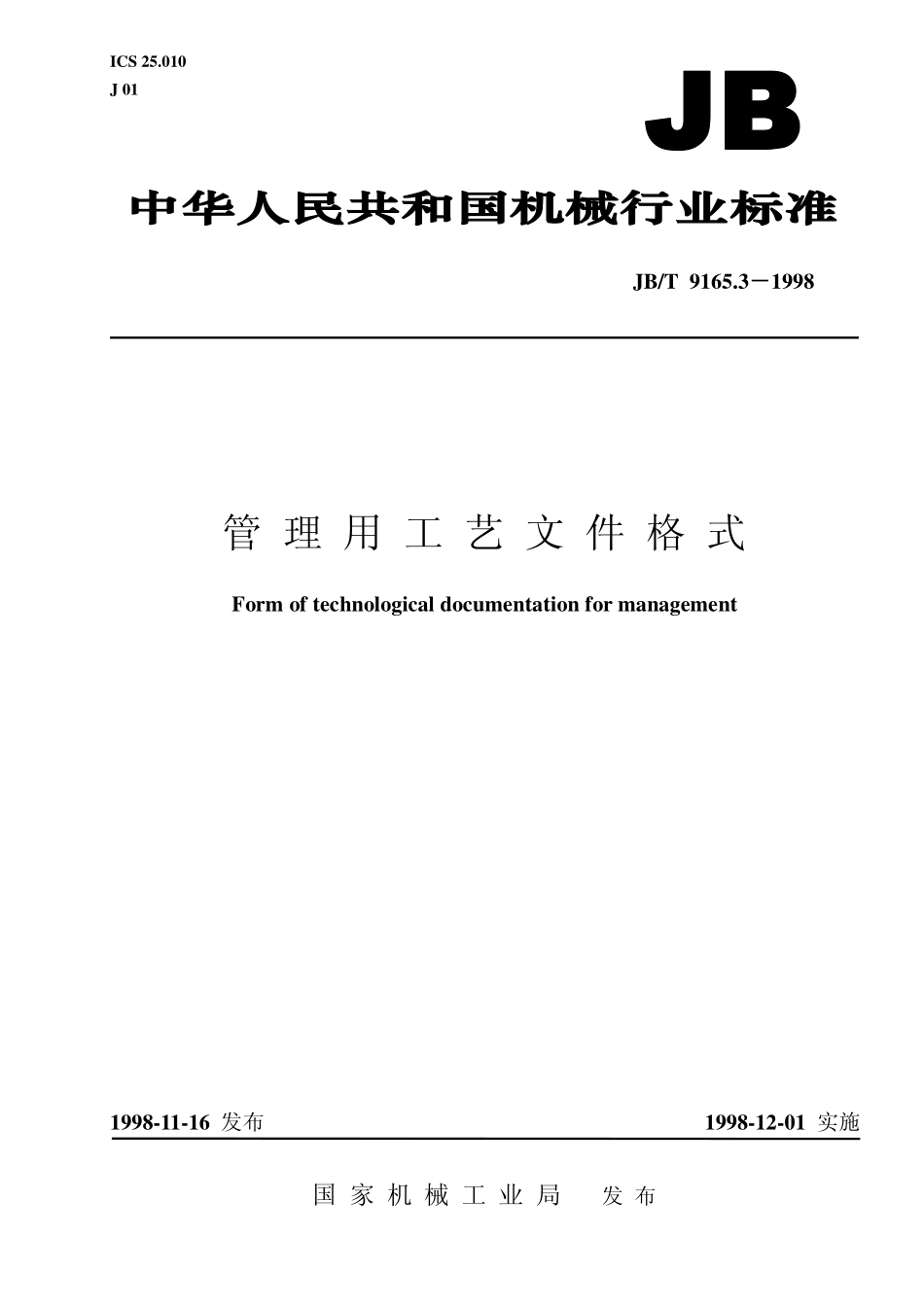

ICS25.010J01JB/T9165.3-1998管理用工艺文件格式Formoftechnologicaldocumentationformanagement1998-11-16发布1998-12-01实施国家机械工业局发布I前言本标准是对JB/Z187.2~187.5—88《工艺文件完整性与工艺文件格式》的修订,修订时只作了编辑性修改,主要技术内容未改变。本标准自实施之日起代替JB/Z187.2~187.5—88。本标准中JB/T9165.1的附录A为提示的附录;JB/T9165.3的附录A、附录B为标准的附录。本标准由机械科学研究院提出并归口。本标准负责起草单位:机械科学研究院。本标准主要起草人:马贤智、李勤、胡惠卿、石俊伟。JB/T9165.3-199811范围本标准规定了规定了管理用工艺文件格式。本标准适用于各机械制造企业。2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T9165.1—1998工艺文件完整性JB/T9166—1998工艺文件编号方法JB/T9167.5—1998工艺装备设计管理导则工艺装备验收规则3格式3.1本标准根据JB/T9165.1的要求,规定了以下管理用工艺文件格式:文件的幅面及表头、表尾、附加栏格式1工艺文件目录格式2产品结构工艺性审查记录格式3工艺文件标准化审查记录格式4产品零(部)件工艺路线表格式4工艺关键件明细表格式5工序质量分析表格式6产品质量控制点明细表格式7零(部)件质量控制点明细表格式8外协件明细表格式9配作件明细表格式10()零件明细表格式11(外购、企业标准)工具明细表格式12(专用工艺装备、组合夹具)明细表格式13专用工艺装备明细表格式13a工位器具明细表格式14()材料消耗工艺定额明细表格式15国家机械工业局1998-11-16批准中华人民共和国机械行业标准管理用工艺文件格式FormoftechnologicaldocumentationformanagementJB/T9165.3-1998代替JB/Z187.4—881998-12-01实施JB/T9165.3-19982单位产品材料消耗工艺定额汇总表格式16工艺验证书格式174填写规则4.1表头、表尾及附加栏(格式1)的填写(见表1)表1空格号填写内容(1)填写企业名称(2)填写文件名称(3)、(4)按设计文件填写产品的型号名称(5)用阿拉伯数字填写顺序号,如1,2,3等(6)填写同一种文件的总页数(7)填写更改部位使用的标记,如,,等(8)同一次更改的处数(9)通知单的编号(10)更改人员签字(11)更改日期(12)、(13)分别为编制与审核人员签字处并填写签字日期(14)~(16)根据(22...
