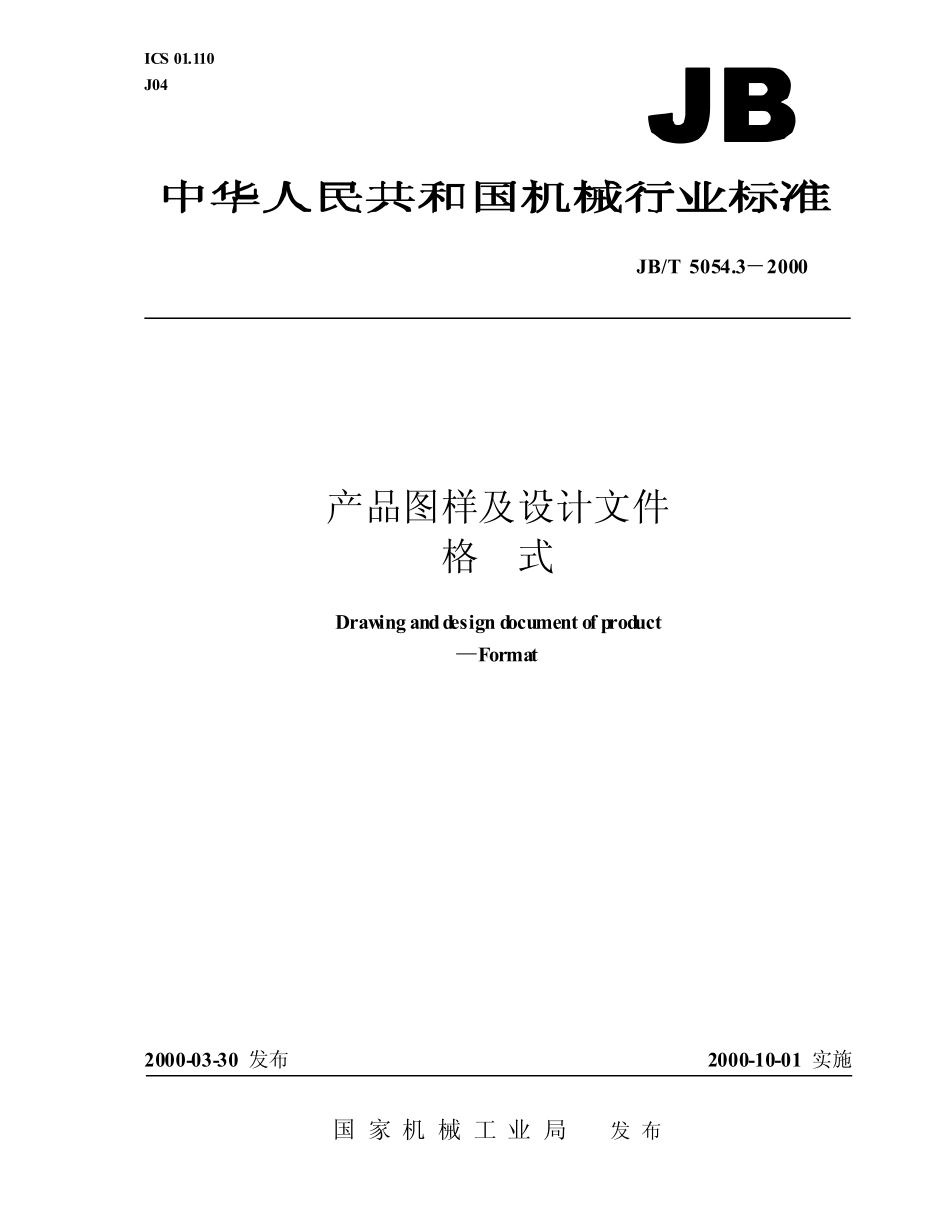

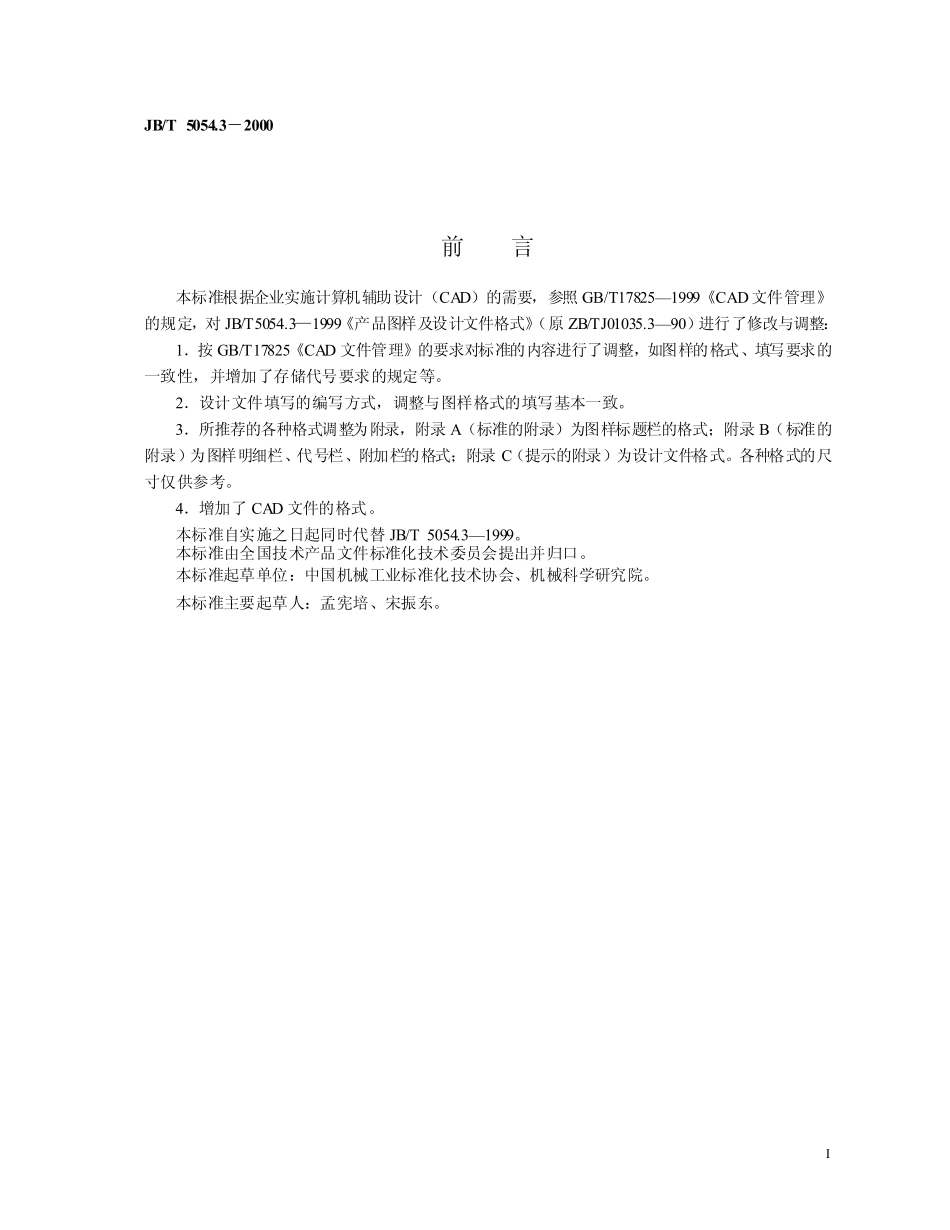

ICS01.110J04JB/T5054.3－2000产品图样及设计文件格式Drawinganddesigndocumentofproduct—Format2000-03-30发布2000-10-01实施国家机械工业局发布I前言本标准根据企业实施计算机辅助设计（CAD）的需要，参照GB/T17825—1999《CAD文件管理》的规定，对JB/T5054.3—1999《产品图样及设计文件格式》（原ZB/TJ01035.3—90）进行了修改与调整：1．按GB/T17825《CAD文件管理》的要求对标准的内容进行了调整，如图样的格式、填写要求的一致性，并增加了存储代号要求的规定等。2．设计文件填写的编写方式，调整与图样格式的填写基本一致。3．所推荐的各种格式调整为附录，附录A（标准的附录）为图样标题栏的格式；附录B（标准的附录）为图样明细栏、代号栏、附加栏的格式；附录C（提示的附录）为设计文件格式。各种格式的尺寸仅供参考。4．增加了CAD文件的格式。本标准自实施之日起同时代替JB/T5054.3—1999。本标准由全国技术产品文件标准化技术委员会提出并归口。本标准起草单位：中国机械工业标准化技术协会、机械科学研究院。本标准主要起草人：孟宪培、宋振东。JB/T5054.3－200011范围本标准规定了机械工业产品图样及设计文件，包括CAD图和设计文件（以下简称图样及文件或CAD文件）格式与填写规则。本标准适用于机械工业产品图样及文件或CAD文件上的格式。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T10609.1—1989技术制图标题栏GB/T10609.2—1989技术制图明细栏GB/T14689—1993技术制图图纸幅面和格式GB/T14690—1993技术制图比例GB/T17825.2—1999CAD文件管理基本格式GB/T17825.10—1999CAD文件管理存储与维护JB/T5054.4—2000产品图样及设计文件编号原则JB/T5054.6—2000产品图样及设计文件更改办法3产品图样格式3.1一般要求a)产品图样上应具有图框、标题栏、代号栏和附加栏，装配图或安装图上一般还应有明细栏；b)各栏的线型、字体，年、月、日及需要缩微的要求应符合GB/T10609.1的规定；c)CAD图的图框，配置的各类符号，其形式与格式应符合GB/T17825.2的规定；d)标题栏在图样上的方位应符合GB/T14689的规定。3.2标题栏3.2.1每张图样右下角必须设有标题栏3.2.2标题栏由名称及代号区、标记区、更改区、签字区组成。各区的内容与尺寸见附录A（标准的附录）格式1、格式2和格式3的规定。3.2.3标题栏的...
