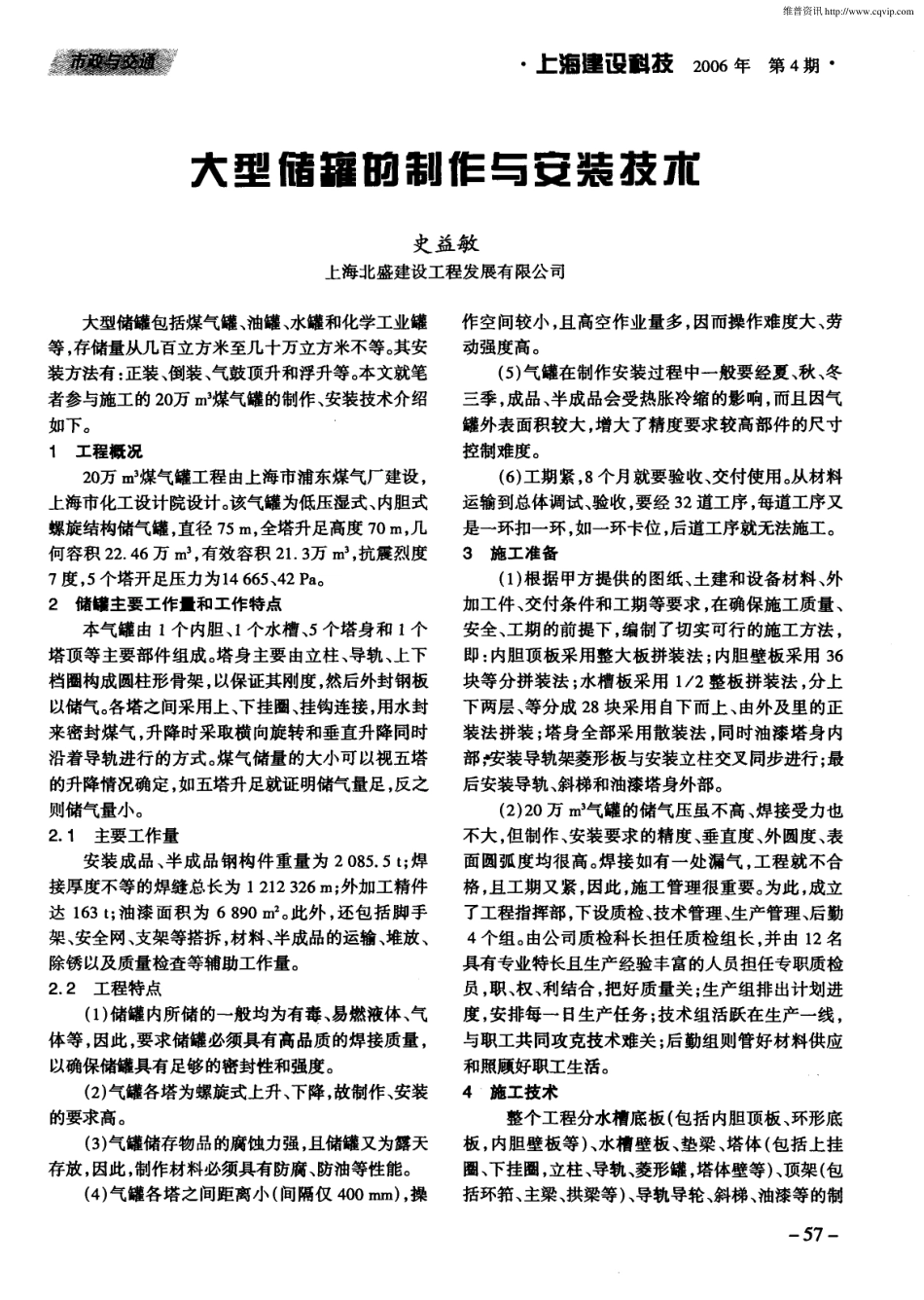

·上海建设斟技2006年第4期·大型储罐昀制作与安装技市史益敏上海北盛建设工程发展有限公司大型储罐包括煤气罐、油罐、水罐和化学工业罐等，存储量从几百立方米至几十万立方米不等。其安装方法有：正装、倒装、气鼓顶升和浮升等。本文就笔者参与施工的2O万m，煤气罐的制作、安装技术介绍如下。1工程概况20万m3煤气罐工程由上海市浦东煤气厂建设，上海市化工设计院设计。该气罐为低压湿式、内胆式螺旋结构储气罐，直径75m，全塔升足高度70m，几何容积22．46万m3，有效容积21．3万m3，抗震烈度7度，5个塔开足压力为14665、42Pa。2储罐主要工作量和工作特点本气罐由1个内胆、1个水槽、5个塔身和1个塔顶等主要部件组成。塔身主要由立柱、导轨、上下档圈构成圆柱形骨架，以保证其刚度，然后外封钢板以储气。各塔之间采用上、下挂圈、挂钩连接，用水封来密封煤气，升降时采取横向旋转和垂直升降同时沿着导轨进行的方式。煤气储量的大小可以视五塔的升降情况确定，如五塔升足就证明储气量足，反之则储气量小。2．1主要工作量安装成品、半成品钢构件重量为2085．5t；焊接厚度不等的焊缝总长为1212326m；外加工精件达163t；油漆面积为6890m2。此外，还包括脚手架、安全网、支架等搭拆，材料、半成品的运输、堆放、除锈以及质量检查等辅助工作量。2．2工程特点(1)储罐内所储的一般均为有毒、易燃液体、气体等，因此，要求储罐必须具有高品质的焊接质量，以确保储罐具有足够的密封性和强度。(2)气罐各塔为螺旋式上升、下降，故制作、安装的要求高。(3)气罐储存物品的腐蚀力强，且储罐又为露天存放，因此，制作材料必须具有防腐、防油等性能。(4)气罐各塔之间距离小(间隔仅400mil1)，操作空间较小，且高空作业量多，因而操作难度大、劳动强度高。(5)气罐在制作安装过程中一般要经夏、秋、冬三季，成品、半成品会受热胀冷缩的影响，而且因气罐外表面积较大，增大了精度要求较高部件的尺寸控制难度。(6)工期紧，8个月就要验收、交付使用。从材料运输到总体调试、验收，要经32道工序，每道工序又是一环扣一环，如一环卡位，后道工序就无法施工。3施工准备(1)根据甲方提供的图纸、土建和设备材料、外加工件、交付条件和工期等要求，在确保施工质量、安全、工期的前提下，编制了切实可行的施工方法，即：内胆顶板采用整大板拼装法；内胆壁板采用36块等分拼装法；水槽板采用1／2整板拼装法，分上下两层、等分成28块采用自下而上、由外及里的正装法拼装；塔身全部采用...
