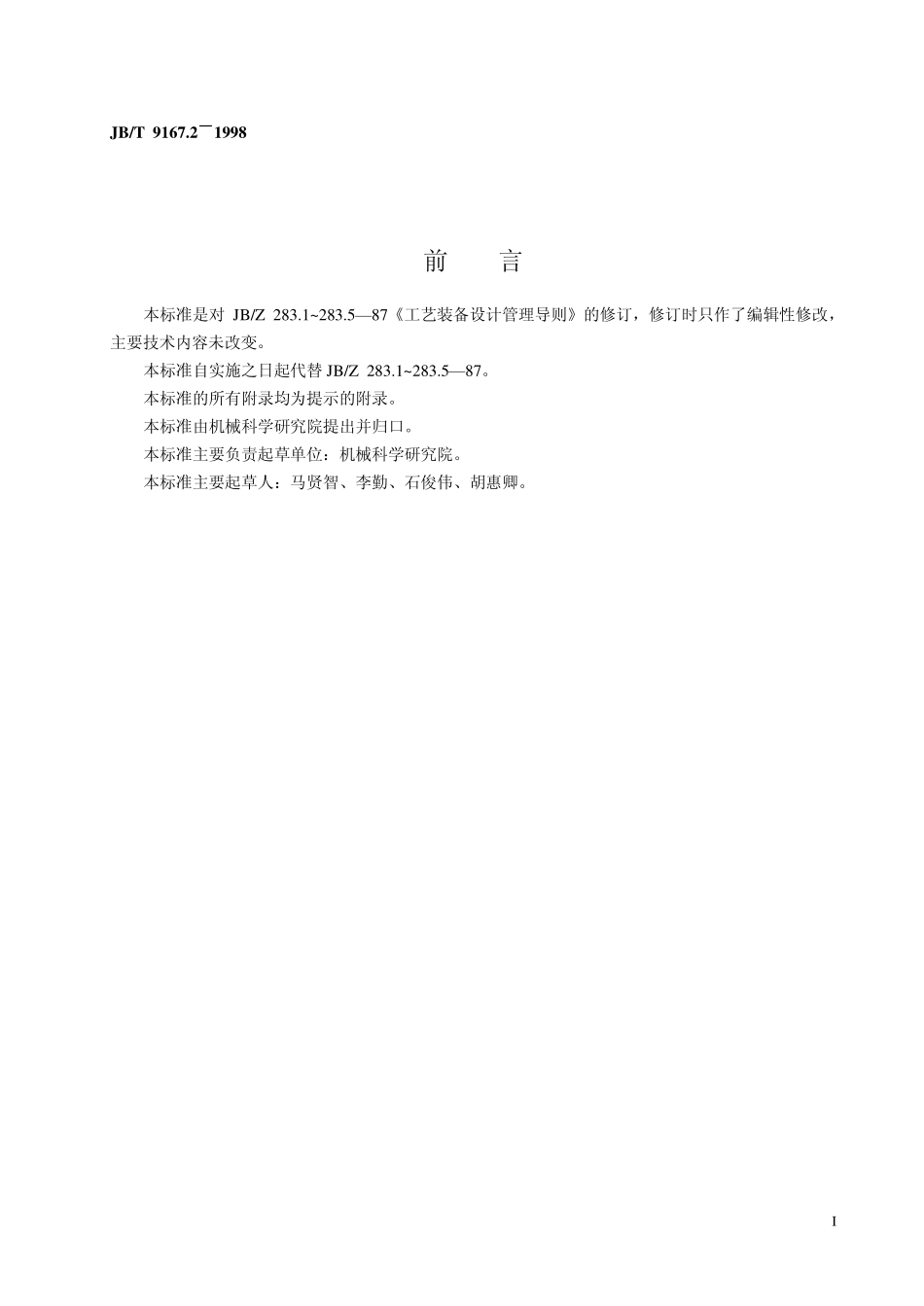

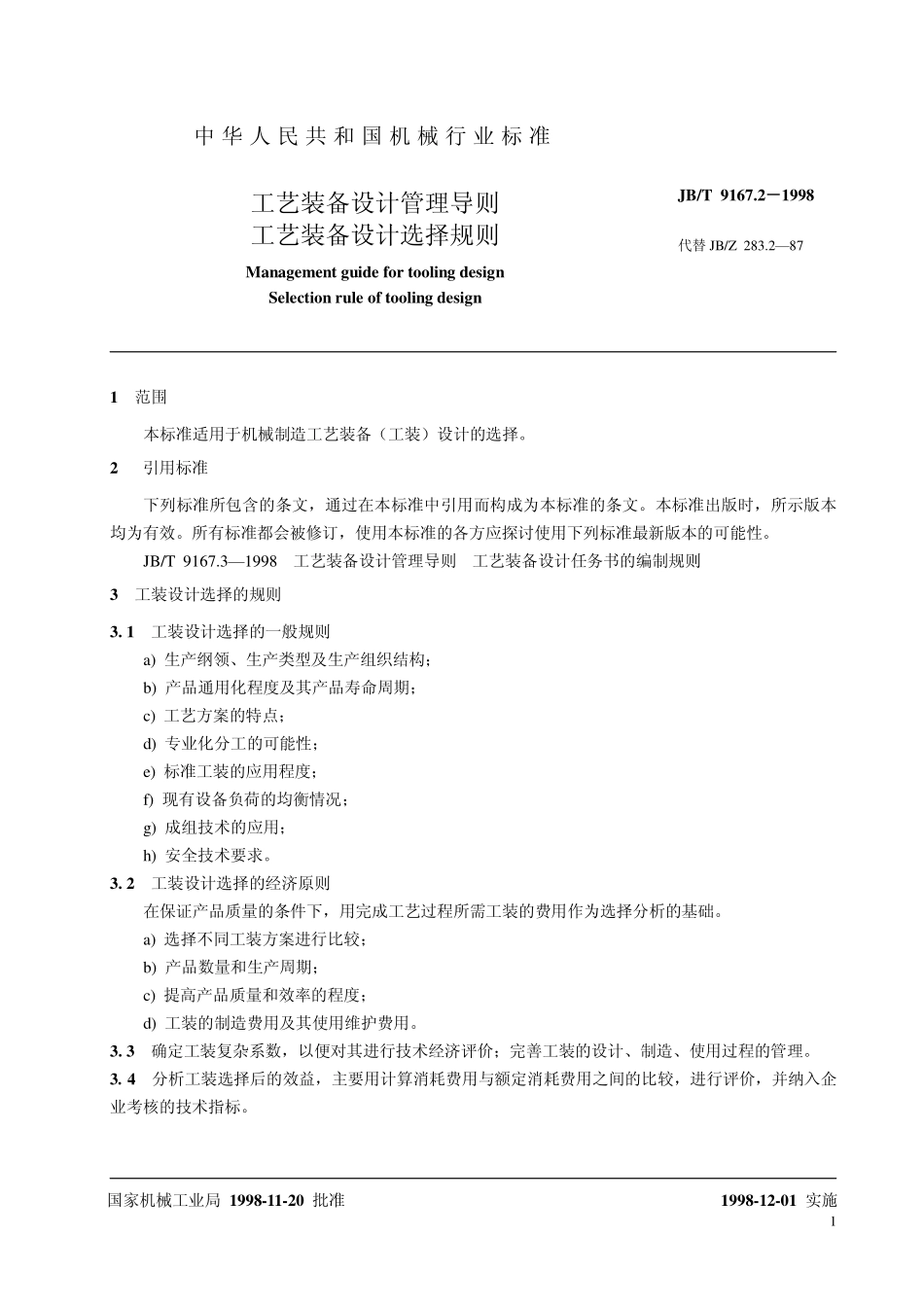

ICS25.010J01JB/T9167.2－1998工艺装备设计管理导则工艺装备设计选择规则ManagementguidefortoolingdesignSelectionruleoftoolingdesign1998-11-20发布1998-12-01实施国家机械工业局发布I前言本标准是对JB/Z283.1~283.5—87《工艺装备设计管理导则》的修订，修订时只作了编辑性修改，主要技术内容未改变。本标准自实施之日起代替JB/Z283.1~283.5—87。本标准的所有附录均为提示的附录。本标准由机械科学研究院提出并归口。本标准主要负责起草单位：机械科学研究院。本标准主要起草人：马贤智、李勤、石俊伟、胡惠卿。JB/T9167.2－199811范围本标准适用于机械制造工艺装备（工装）设计的选择。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T9167.3—1998工艺装备设计管理导则工艺装备设计任务书的编制规则3工装设计选择的规则3.1工装设计选择的一般规则a)生产纲领、生产类型及生产组织结构；b)产品通用化程度及其产品寿命周期；c)工艺方案的特点；d)专业化分工的可能性；e)标准工装的应用程度；f)现有设备负荷的均衡情况；g)成组技术的应用；h)安全技术要求。3.2工装设计选择的经济原则在保证产品质量的条件下，用完成工艺过程所需工装的费用作为选择分析的基础。a)选择不同工装方案进行比较；b)产品数量和生产周期；c)提高产品质量和效率的程度；d)工装的制造费用及其使用维护费用。3.3确定工装复杂系数，以便对其进行技术经济评价；完善工装的设计、制造、使用过程的管理。3.4分析工装选择后的效益，主要用计算消耗费用与额定消耗费用之间的比较，进行评价，并纳入企业考核的技术指标。国家机械工业局1998-11-20批准中华人民共和国机械行业标准工艺装备设计管理导则工艺装备设计选择规则ManagementguidefortoolingdesignSelectionruleoftoolingdesignJB/T9167.2－1998代替JB/Z283.2—871998-12-01实施JB/T9167.2－199824工装设计的选择程序4.1调研分析a)产品结构特点、精度要求；b)产品生产计划、生产组织形式和工艺条件；c)工艺工序分类情况；d)对工装的基本要求；e)采用典型工装结构的可行性；f)选择符合要求的用于设计和制造工装的基本计算资料；g)有关工装的合理化建议纳入工艺的可能性。4.2确定采用最佳工装系统a)标准工装；b)通用工装；c)组合工装；d)可调工装；e)成组工装；f)专用工装。4.3根据...
