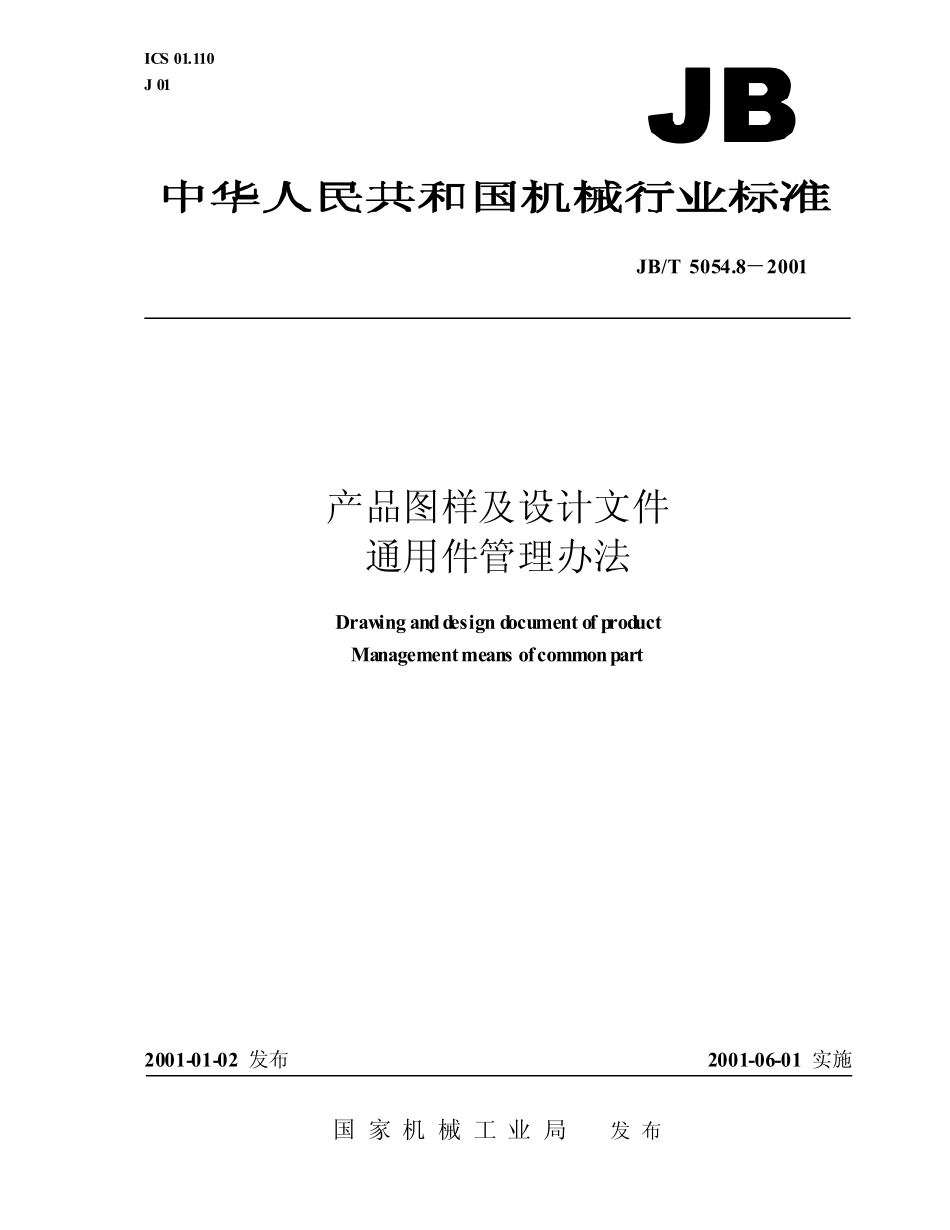

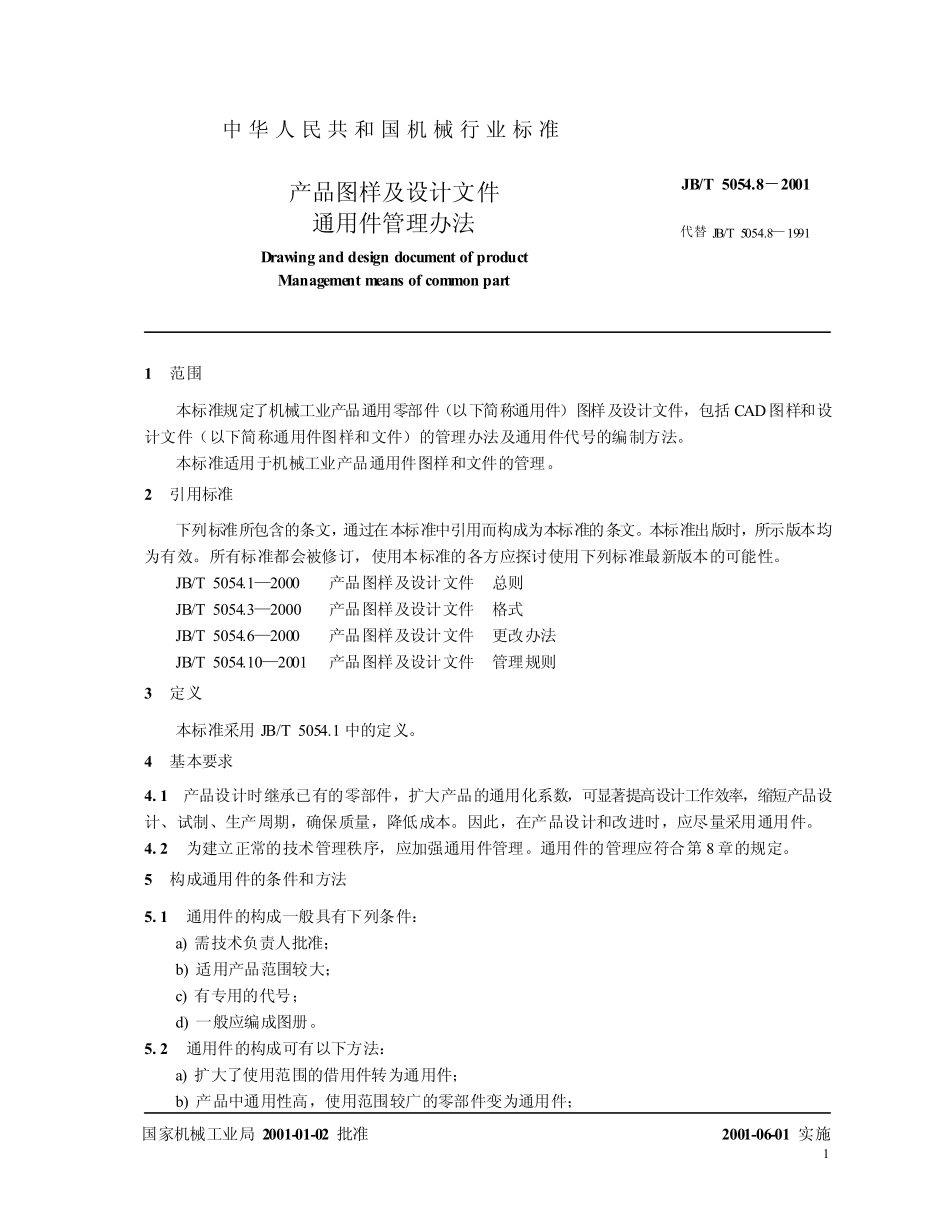

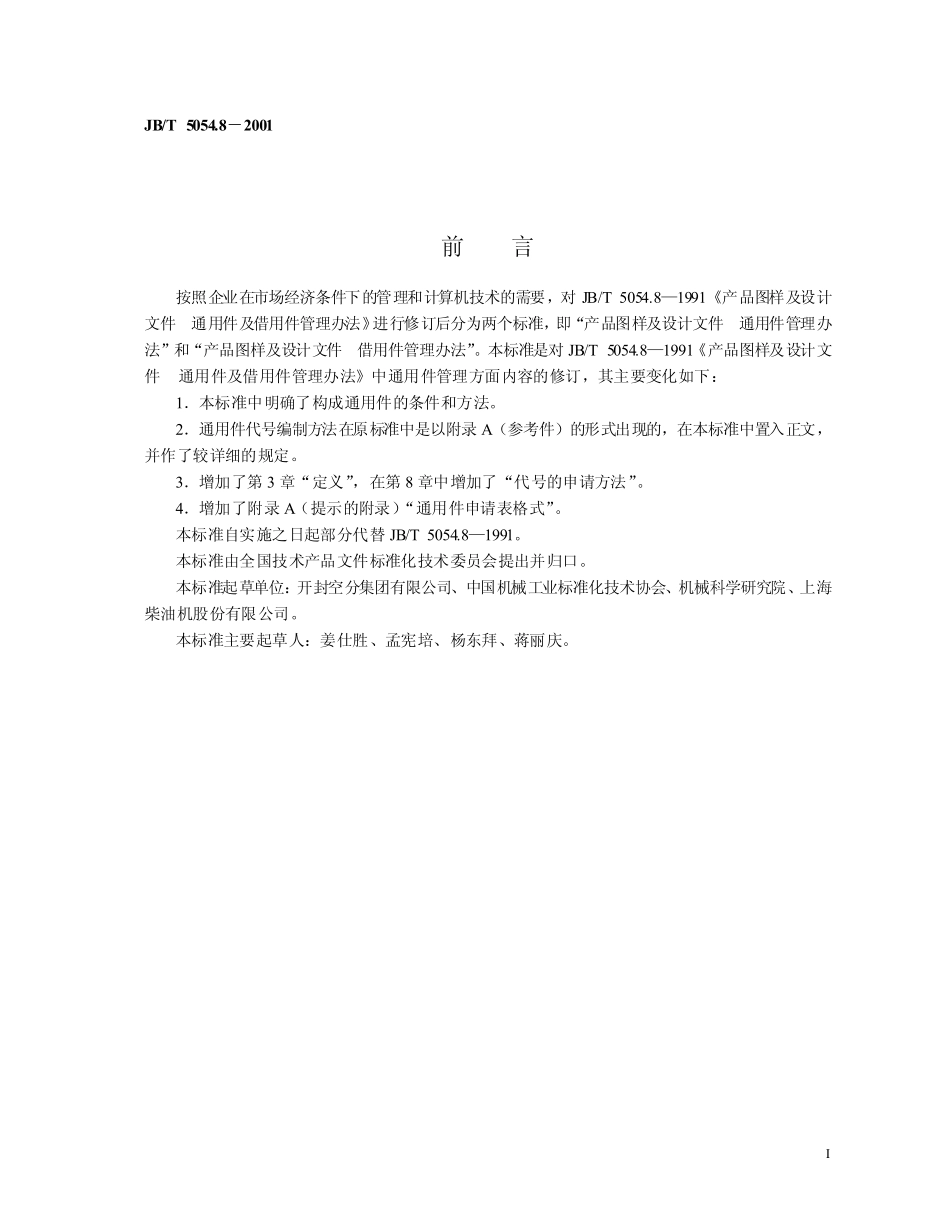

ICS01.110J01JB/T5054.8－2001产品图样及设计文件通用件管理办法DrawinganddesigndocumentofproductManagementmeansofcommonpart2001-01-02发布2001-06-01实施国家机械工业局发布I前言按照企业在市场经济条件下的管理和计算机技术的需要，对JB/T5054.8—1991《产品图样及设计文件通用件及借用件管理办法》进行修订后分为两个标准，即“产品图样及设计文件通用件管理办法”和“产品图样及设计文件借用件管理办法”。本标准是对JB/T5054.8—1991《产品图样及设计文件通用件及借用件管理办法》中通用件管理方面内容的修订，其主要变化如下：1．本标准中明确了构成通用件的条件和方法。2．通用件代号编制方法在原标准中是以附录A（参考件）的形式出现的，在本标准中置入正文，并作了较详细的规定。3．增加了第3章“定义”，在第8章中增加了“代号的申请方法”。4．增加了附录A（提示的附录）“通用件申请表格式”。本标准自实施之日起部分代替JB/T5054.8—1991。本标准由全国技术产品文件标准化技术委员会提出并归口。本标准起草单位：开封空分集团有限公司、中国机械工业标准化技术协会、机械科学研究院、上海柴油机股份有限公司。本标准主要起草人：姜仕胜、孟宪培、杨东拜、蒋丽庆。JB/T5054.8－200111范围本标准规定了机械工业产品通用零部件（以下简称通用件）图样及设计文件，包括CAD图样和设计文件（以下简称通用件图样和文件）的管理办法及通用件代号的编制方法。本标准适用于机械工业产品通用件图样和文件的管理。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T5054.1—2000产品图样及设计文件总则JB/T5054.3—2000产品图样及设计文件格式JB/T5054.6—2000产品图样及设计文件更改办法JB/T5054.10—2001产品图样及设计文件管理规则3定义本标准采用JB/T5054.1中的定义。4基本要求4.1产品设计时继承已有的零部件，扩大产品的通用化系数，可显著提高设计工作效率，缩短产品设计、试制、生产周期，确保质量，降低成本。因此，在产品设计和改进时，应尽量采用通用件。4.2为建立正常的技术管理秩序，应加强通用件管理。通用件的管理应符合第8章的规定。5构成通用件的条件和方法5.1通用件的构成一般具有下列条件：a)需技术负责人批准；b)适用产品范围较大；c)有专用的代号；d)一般应编成图册。5.2通用件的...
