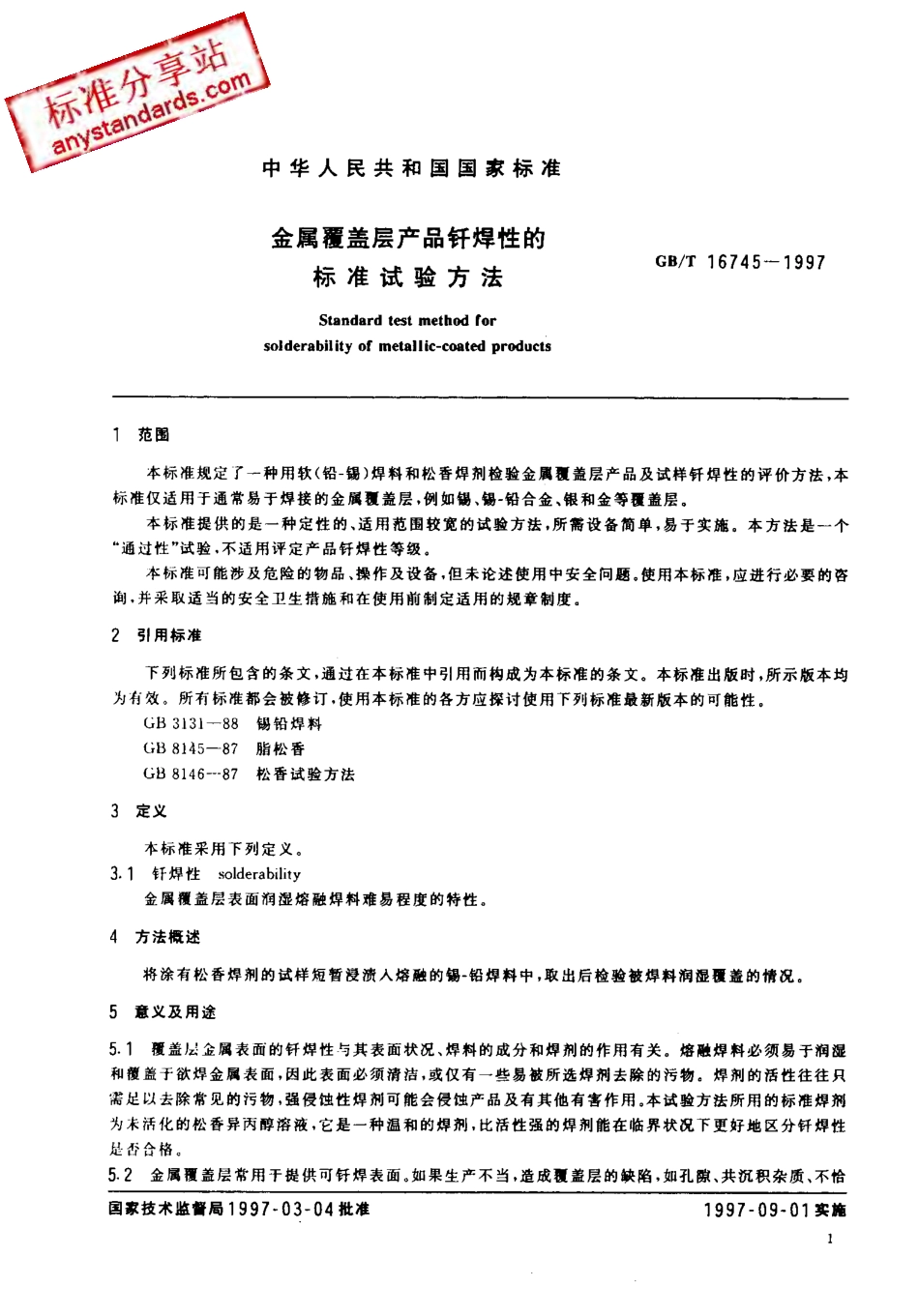

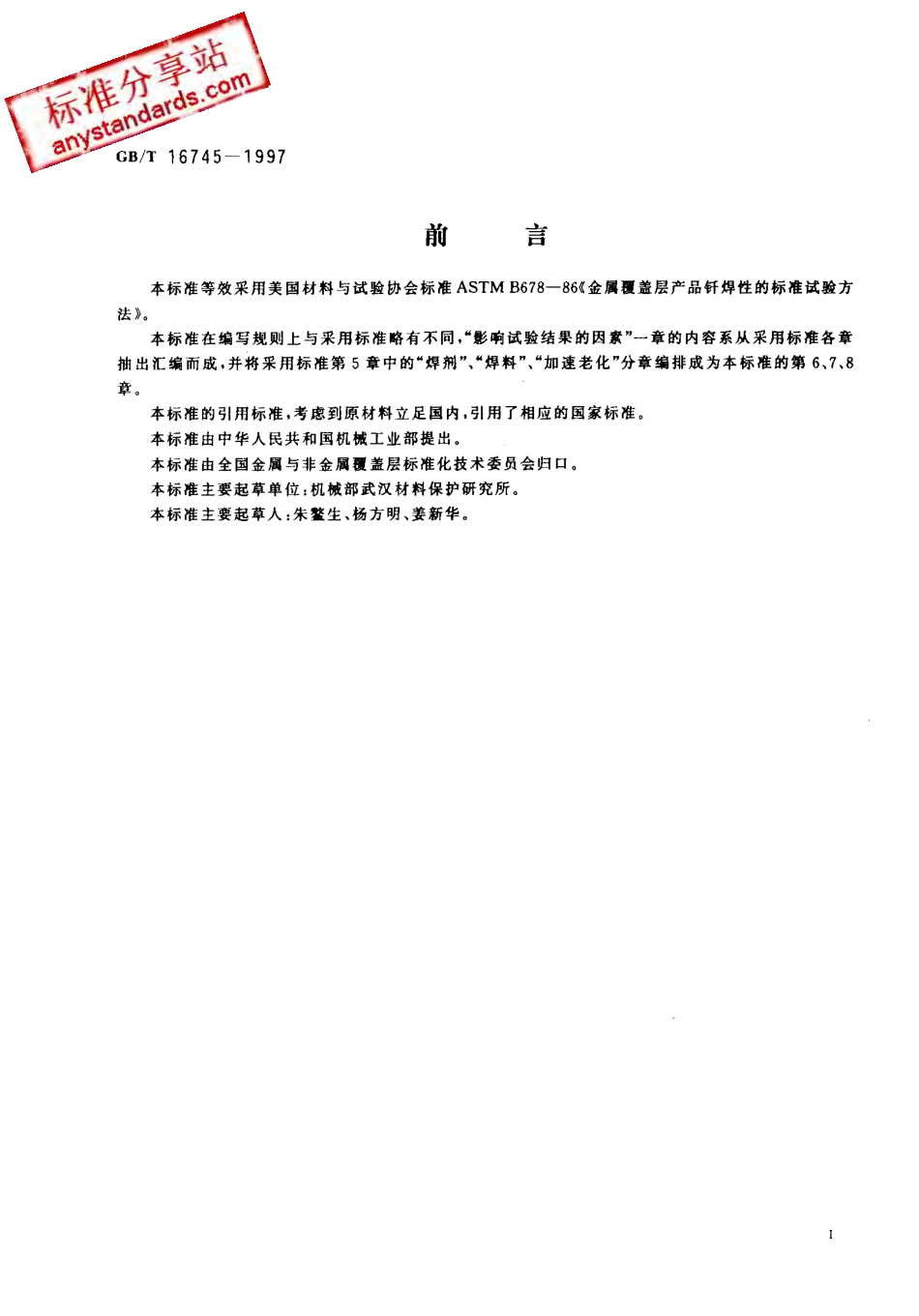

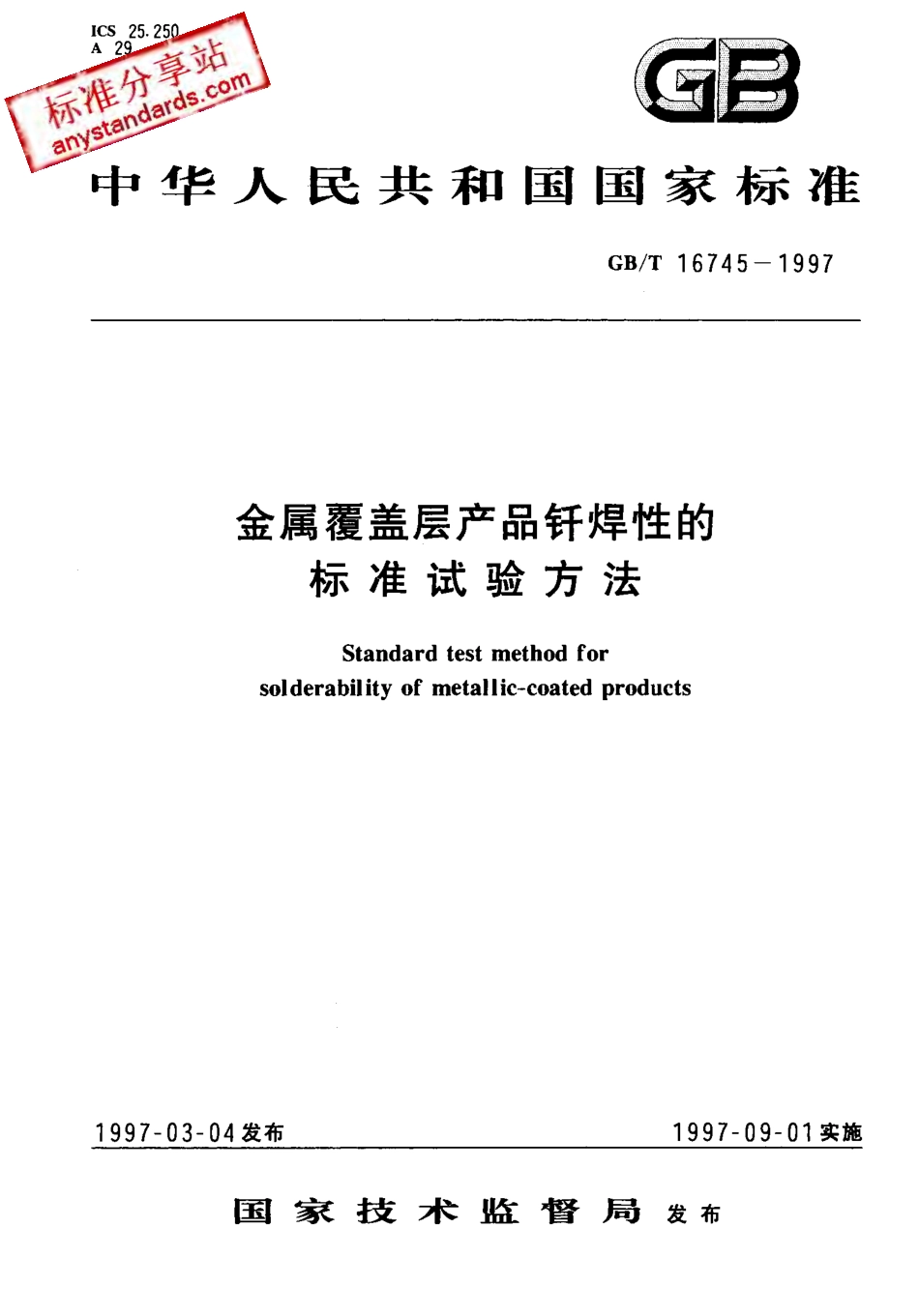

ICS25.250A29中华人民共和国国家标准Gs/T16745一1997金属覆盖层产品钎焊性的标准试验方法Standardtestmethodforsolderabilityofmetallic-coatedproducts1997一03一04发布1997一09一01实施国家技术监督局发布GB/T16745一1997前言本标准等效采用美国材料与试验协会标准ASTMB678-86《金属理盖层产品钎焊性的标准试验方法》。本标准在编写规则上与采用标准略有不同，“影响试验结果的因素”一章的内容系从采用标准各章抽出汇编而成，并将采用标准第5章中的“焊剂”、“焊料”、“加速老化”分章编排成为本标准的第6,7,8章。本标准的引用标准，考虑到原材料立足国内，引用了相应的国家标准。本标准由中华人民共和国机械工业部提出。本标准由全国金属与非金属覆盖层标准化技术委员会归口。本标准主要起草单位:机械部武汉材料保护研究所。本标准主要起草人:朱鳌生、杨方明、姜新华。中华人民共和国国家标准金属覆盖层产品钎焊性的标准试验方法GB/T16745一1997Standardtestmethodforsolderabilityofmetallic-coatedproducts范围本标准规定了一种用软(铅一锡)焊料和松香焊剂检验金属班盖层产品及试样钎焊性的评价方法，本标准仅适用于通常易于焊接的金属班盖层，例如锡、锡一铅合金、银和金等扭盖层。本标准提供的是一种定性的、适用范围较宽的试验方法.所需设备简单，易于实施。本方法是一个“通过性”试验，不适用评定产品钎焊性等级。本标准可能涉及危险的物品、操作及设备，但未论述使用中安全问题。使用本标准，应进行必要的咨询。并采取适当的安全卫生措施和在使用前制定适用的规章制度。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB3131-88锡铅焊料GB8115-87脂松香GB8146--87松香试验方法3定义本标准采用下列定义。3.1钎焊性solderability金属攫盖层表面润湿熔融焊料难易程度的特性。4方法概迷将涂有松香焊剂的试样短暂浸演人熔融的锡一铅焊料中，取出后检验被焊料润湿理盖的情况。5意义及用途5.1彼盖层金属表面的钎焊性与其表面状况、焊料的成分和焊剂的作用有关。熔融焊料必须易于润湿和覆盖于欲焊金属表面，因此表面必须清洁，或仅有一些易被所选焊剂去除的污物。焊剂的活性往往只需足以去除常见的污物，强侵蚀性焊剂可能会侵蚀产品及有其他有害作用。本试验方法所用的标准焊剂为未活化的松香异丙醇溶...
