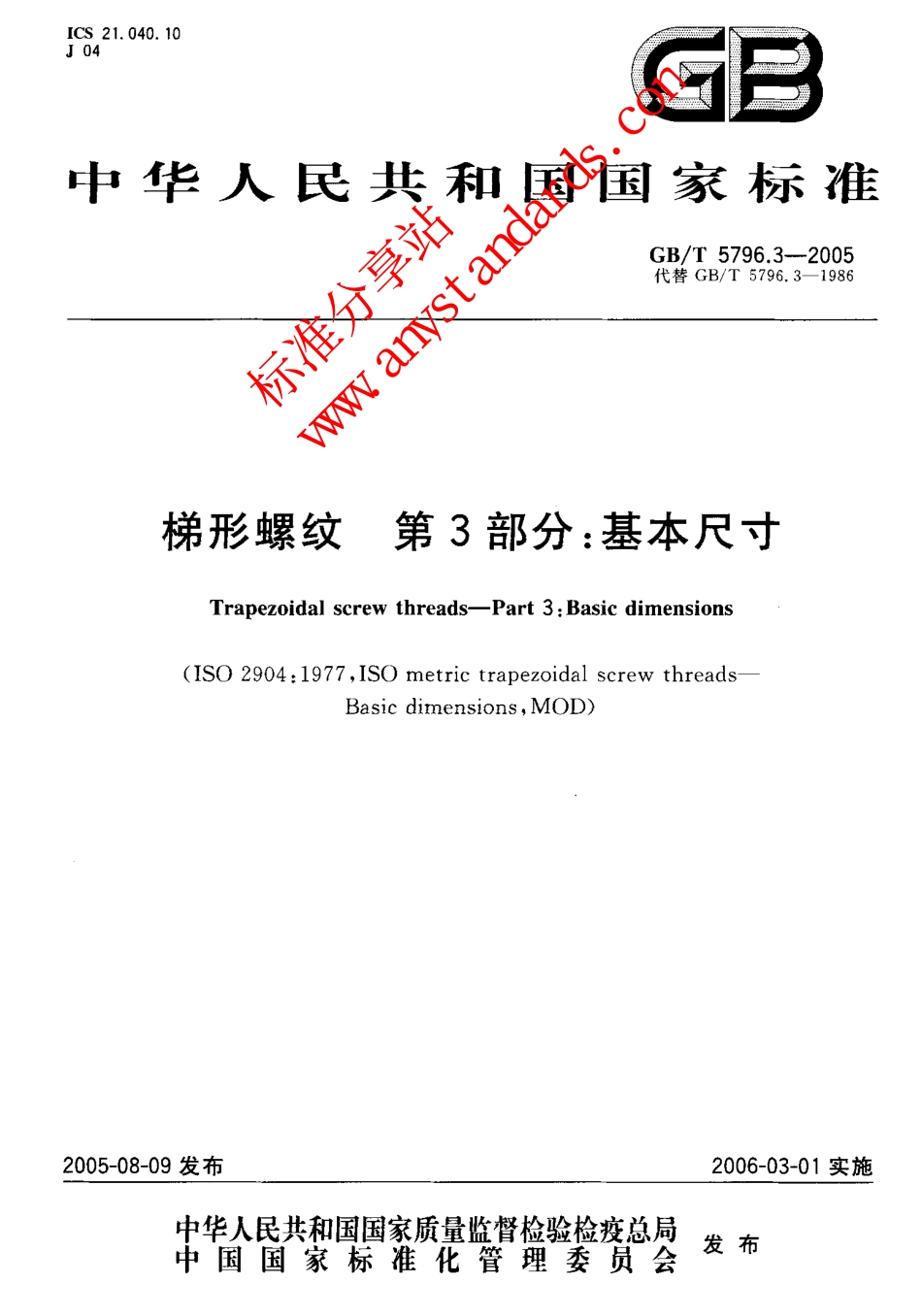

ICS21.040.10J04场黔中华人民共和国国家标准GB/T5796.3-2005代替GB/T5796.3-1986梯形螺纹第3部分:基本尺寸Trapezoidalscrewthreads-Part3:Basicdimensions(ISO2904:1977，ISOmetrictrapezoidalscrewthreads-Basicdimensions，MOD)2005-08-09发布2006-03-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布标准分享站www.anystandards.comGB/T5796.3-2005月U舀GB/T5796《梯形螺纹》分为四个部分:—第1部分:牙型;-—第2部分:直径与螺距系列;—第3部分:基本尺寸;一一第4部分:公差本部分为GB/T5796的第3部分本部分修改采用ISO2904:1977((1S0米制梯形螺纹基本尺寸》(英文版)。两者间的主要差异为:--ISO2904:1977第1章第2段内容存在技术性错误(基本尺寸适用于基本牙型)。实际上，基本尺寸(例如D‘和(t3)是相对于“设计牙型”而言的，它们不适用于“基本牙型”。我国标准将ISO此处的“基本牙型”改为“设计牙型”。—在3.2(代号)内，我国标准强调了各直径代号与“设计牙型”的对应关系。—为统一标准内的螺纹术语，我国标准在引用标准内(见第2章)增加了螺纹术语标准(GB/T14791)。—我国标准删除了ISO290411977的表1(设计牙型尺寸)和第3章中与直径无直接关系的公式(H,,H4,hz,R:和Rz)。有关尺寸数值和尺寸公式已在GB/T5796.1内给出。本部分可以直接引用GB/T5796.1的相关技术内容本部分代替GB/T5796.3-1986《梯形螺纹基本尺寸》。本部分与GB/T5796.3-1986相比主要差异为:在标准系列内增加了第三系列直径(见表1),GB/T5796是梯形螺纹两个国家标准之一。下面列出了这两个国家标准的预计结构及其对应的国际标准，以及将代替的国家标准:a)GB/T5796《梯形螺纹》—第1部分:牙型(ISO2901，代替GB/T5796.1--1986);—第2部分:直径与螺距系列(ISO2902，代替GB/T5796.2-1986);—第3部分:基本尺寸(ISO2904，代替GB/T5796.3-1986);一一第4部分公差(ISO2903，代替GB/T5796.4-1986).b)GB/T12359--1990((梯形螺纹极限尺寸》。本部分由全国螺纹标准化技术委员会(SAC/TC108)提出并归口。本部分由机械科学研究院负责起草。本部分主要起草人:李晓滨。本部分所代替标准的历次版本发布情况为:—GB784---65;—GB/T5796.3-1986标准分享站www.anystandards.comGB/T5796.3-2005梯形螺纹第3部分:基本尺寸范围GB/T5796的本部分规定了梯形螺纹的基本尺寸。梯形螺纹的牙型和直径与螺距系列分别符合GB/T5796.1和GB/T5796.2的规定。本部分适用于一般用途的机械传动和紧...
