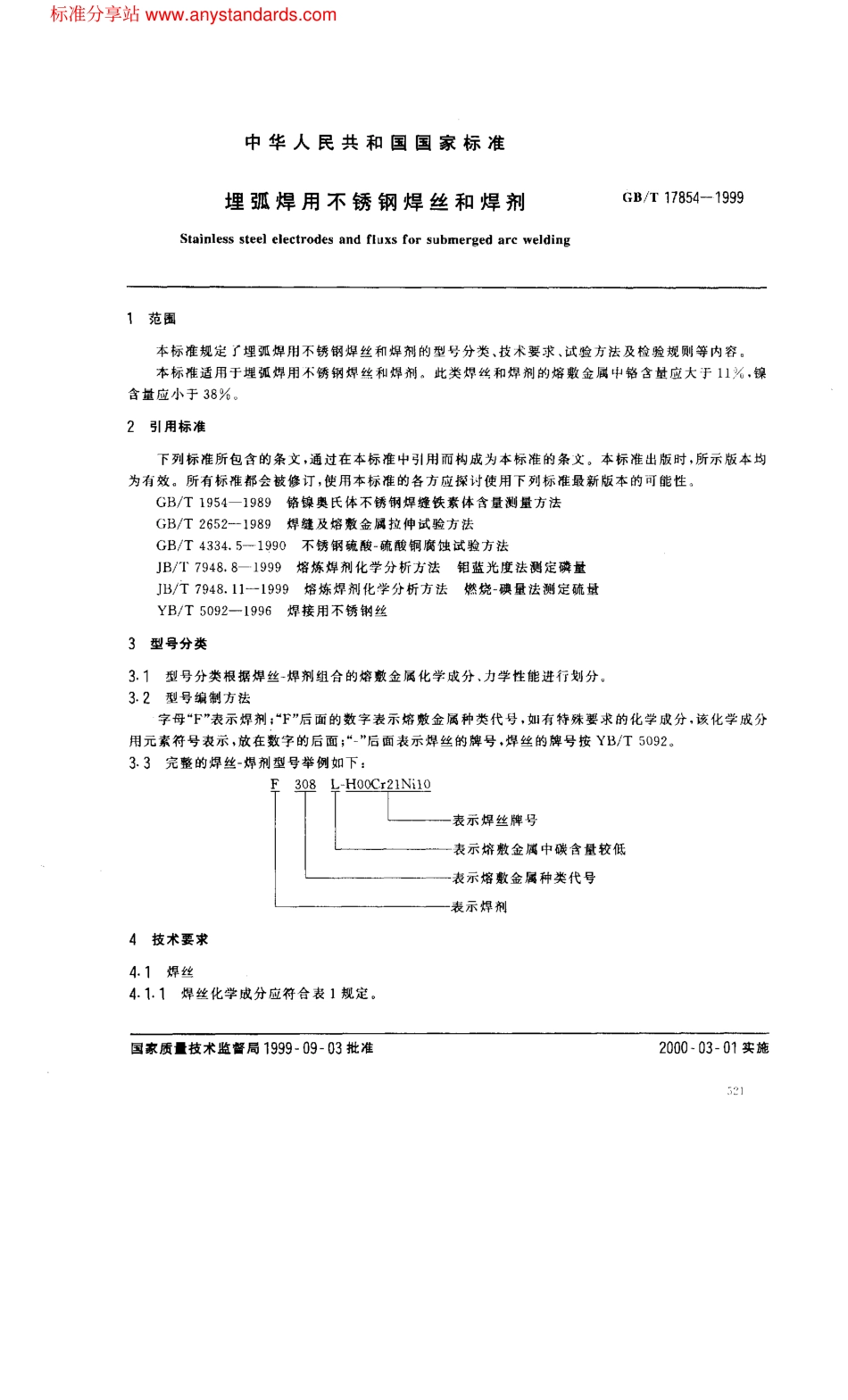

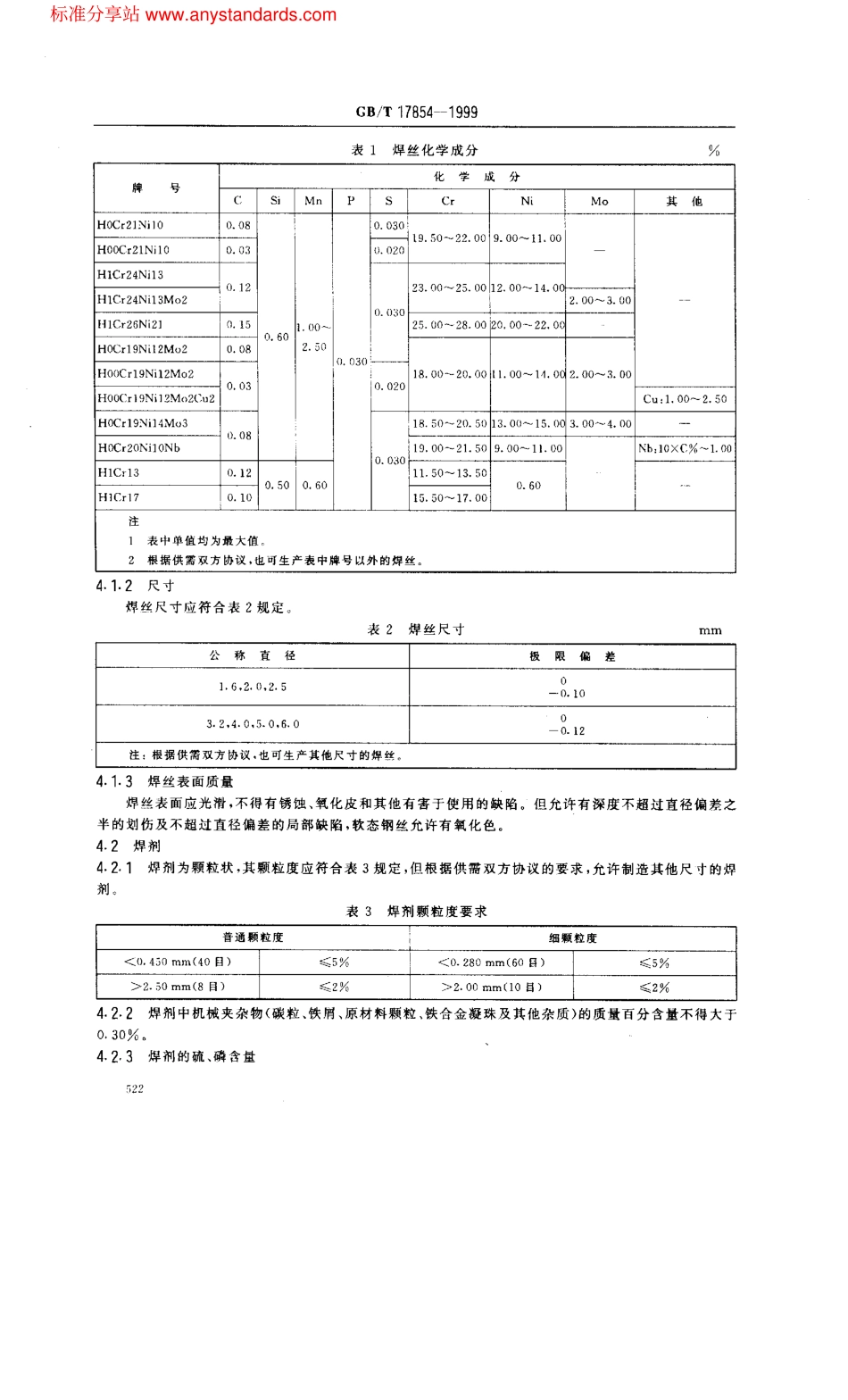

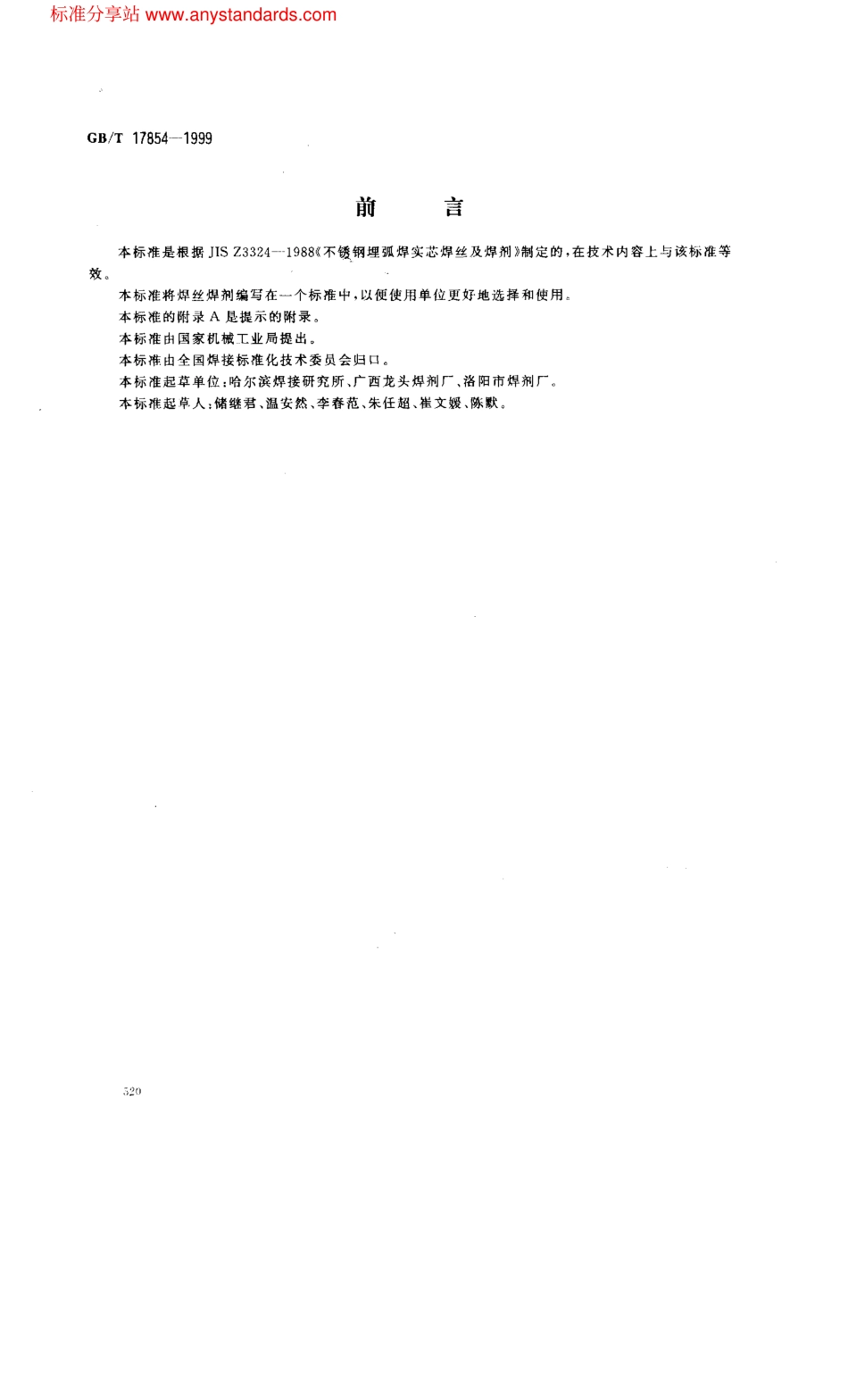

GB/T17854一1999前言本标准是根据JISZ3324---1988《不钮钢埋弧焊实芯焊丝及焊剂》制定的，在技术内容上与该标准等效本标准将焊丝焊剂编写在一个标准中，以便使用单位更好地选择和使用本标准的附录A是提示的附录本标准由国家机械工业局提出。本标准由全国焊接标准化技术委员会归口。本标准起草单位:哈尔滨焊接研究所、广西龙头焊剂厂、洛阳市焊剂厂木标准起草人:储继君、温安然、李春范、朱任超、崔文媛、陈默。标准分享站www.anystandards.com中华人民共和国国家标准埋弧焊用不锈钢焊丝和焊剂GB/T17854-1999Stainlesssteelelectrodesandfluxsforsubmergedarcwelding1范围本标准规定了埋弧焊用不锈钢焊丝和焊剂的型号分类、技术要求、试验方法及检验规则等内容。本标准适用于埋弧焊用不锈钢焊丝和焊剂。此类焊坟和焊剂的熔敷金属中铬含量应大于11,',.镍含量应小于382引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB/T1954-1989铬镍奥氏体不锈钢焊缝铁素体含量测量方法GB/T2652-1989焊缝及熔敷金属拉伸试验方法GB/T4334.5-1990不锈钢硫酸一硫酸铜腐蚀试验方法JB/T7948.8-1999熔炼焊剂化学分析方法铝蓝光度法测定磷量JB/T7948.11-1999熔炼焊剂化学分析方法燃烧一碘量法测定硫量YB/T5092-1996焊接用不锈钢丝3型号分类3门型号分类根据焊丝一焊剂组合的熔敷金属化学成分、力学性能进行划分I2型号编制方法字母“F'，表示焊剂;"F'，后面的数字表示熔敷金属种类代号，如有特殊要求的化学成分，该化学成分用元素符号表示，放在数字的后面;“一”后面表示焊丝的牌号。焊丝的牌号按YB/T5092I3完整的焊丝一焊剂型号举例如下:F308L-HOOCr21Ni1O表示焊丝牌号表示熔敷金属中碳含量较低表示熔敷金属种类代号表示焊剂4技术要求4.1焊丝4.1.1焊丝化学成分应符合表1规定。国家质f技术监督局1999一09一03批准2000一03一01实施标准分享站www.anystandards.comCB/T'17854-1999表1焊丝化学成分牌号化学成分csiMnPsCrNiMo其他HOCr2INi100.080.60一.()0--2.500.030}19.50---22.00一一9.00--11.00!HOOCr21Ni100.030.020HlCr24Nil3一一{0.12}()(130一10.020一23.00--25.00112.00-14.00一HICr24Ni13Mo22.00^-3.00HICr2GNi21自1525.00-28.00一20.00-22.OCHOCrl9Nil2Mo20.0818.00-20.0011.00--14.002.00--3.00HOOCrl9Nil2Mo20.03Cu:1.00-2.50HO...
