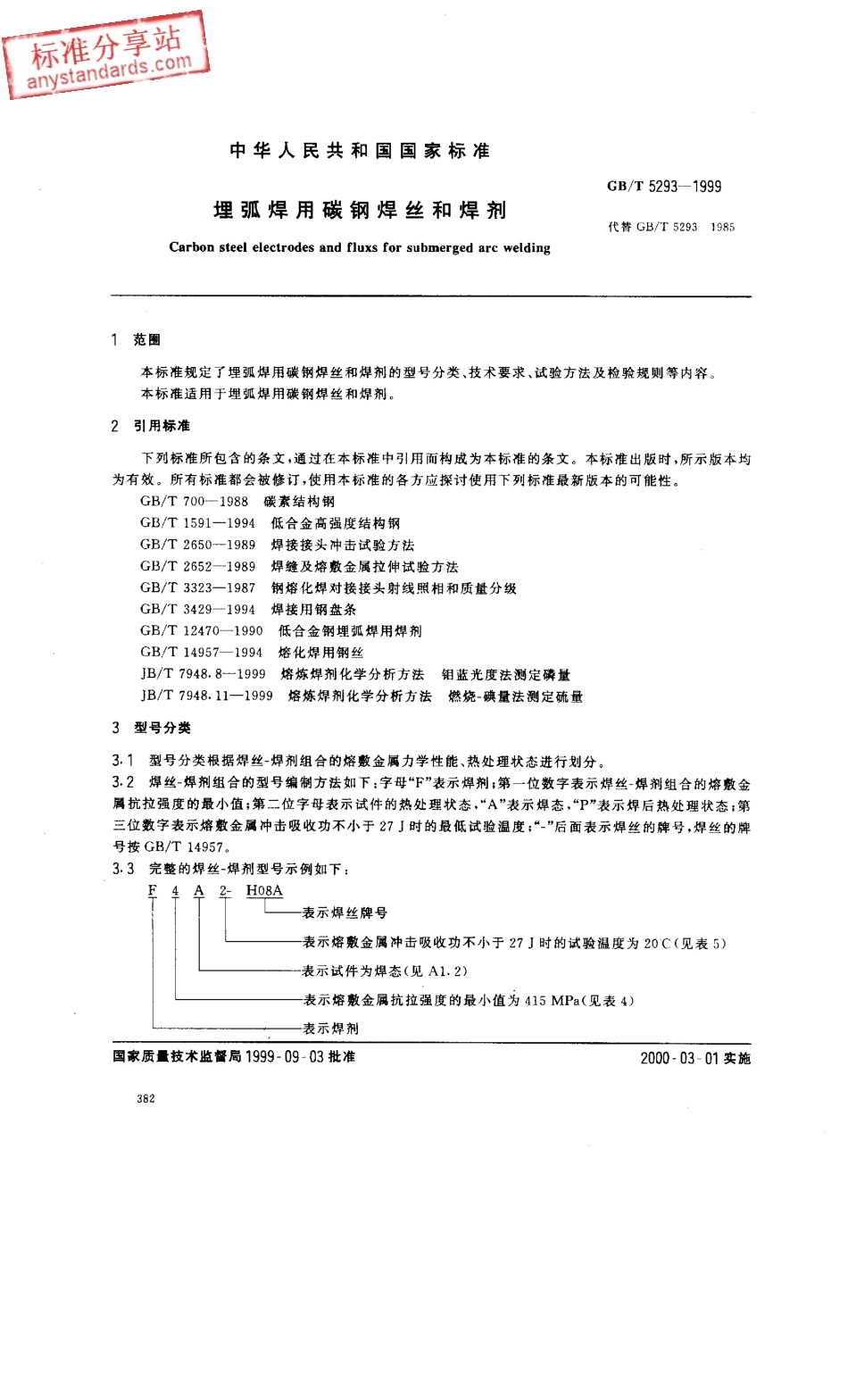

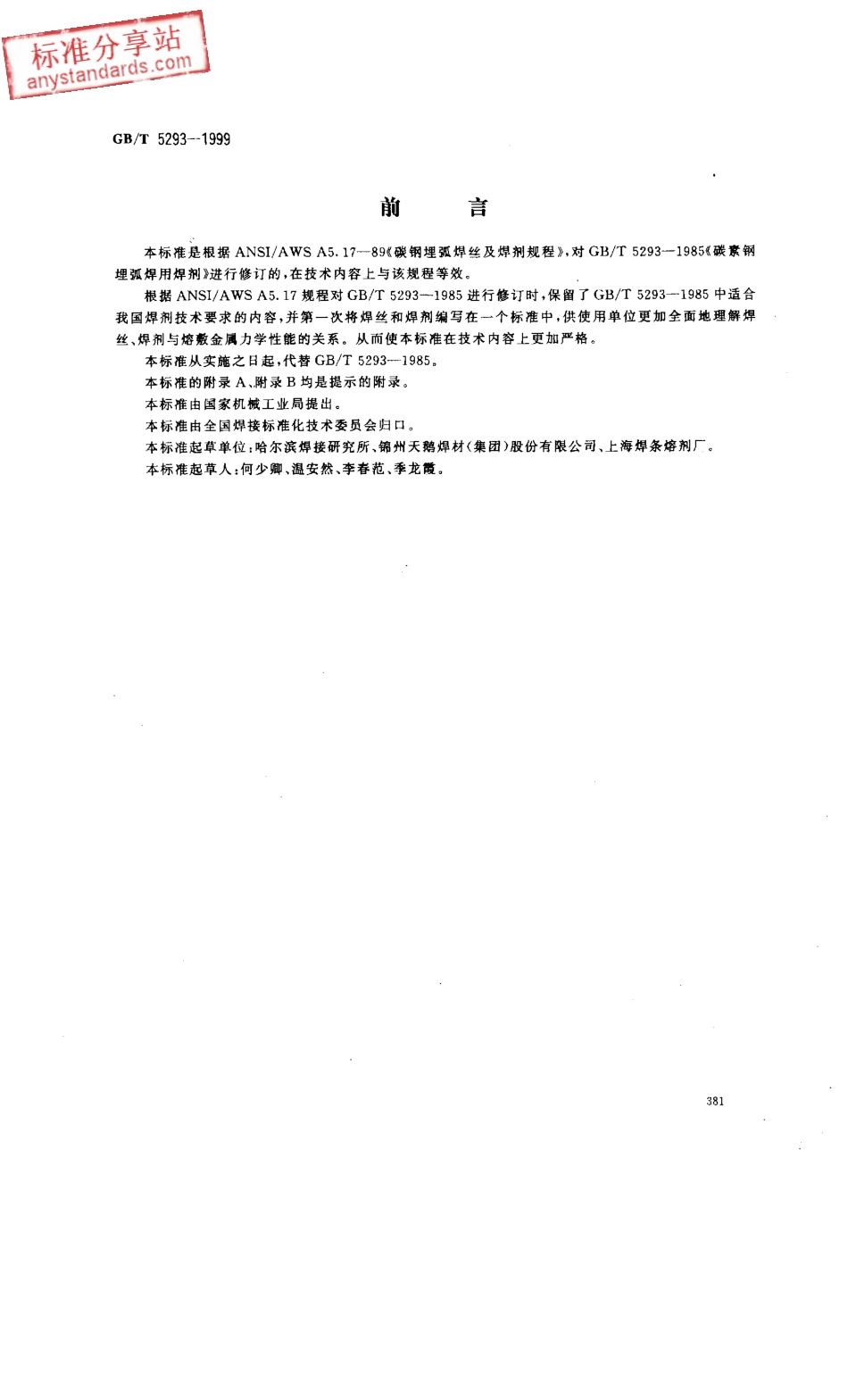

GB/T5293--1999前言本标准是根据ANSI/AWSA5.17-8H碳钢埋弧焊丝及焊剂规程》，对GB/T5293-1985K碳素钢埋弧焊用焊剂》进行修订的，在技术内容上与该规程等效根据ANSI/AWSA5.17规程对GB/T5293-1985进行修订时，保留了GB/T5293-1985中适合我国焊剂技术要求的内容，并第一次将焊丝和焊剂编写在一个标准中，供使用单位更加全面地理解焊丝、焊剂与熔敷金属力学性能的关系。从而使本标准在技术内容上更加严格本标准从实施之日起，代替GB/T5293-1985.本标准的附录A,附录B均是提示的附录。本标准由国家机械工业局提出。本标准由全国焊接标准化技术委员会归口。本标准起草单位:哈尔滨焊接研究所、锦州天鹅焊材(集团)股份有限公司、上海焊条熔剂厂本标准起草人:何少卿、温安然、李春范、季龙俊。中华人民共和国国家标准GB/T5293--1999埋弧焊用碳钢焊丝和焊剂代替GB/T52931985Carbonsteelelectrodesandfluxsforsubmergedarcwelding1范围本标准规定了埋弧焊用碳钢焊丝和焊剂的型号分类、技术要求、试验方法及检验规则等内容本标准适用于埋弧焊用碳钢焊丝和焊剂2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T700-1988碳素结构钢GB/T1591-1994低合金高强度结构钢GB/T2650-1989焊接接头冲击试验方法GB/T2652--1989焊缝及熔敷金属拉伸试验方法GB/T3323-1987钢熔化焊对接接头射线照相和质量分级GB/T3429-1994焊接用钢盘条GB/T12470-199。低合金钢埋弧焊用焊剂GB/T14957-1994熔化焊用钢丝JB/T7948.8-1999熔炼焊剂化学分析方法铝蓝光度法测定磷量JB/T7948.11-1999熔炼焊剂化学分析方法燃烧一碘量法测定硫量3型号分类3门型号分类根据焊丝一焊剂组合的熔敷金属力学性能、热处理状态进行划分3.2焊丝一焊剂组合的型号编制方法如下:字母“FP，表示焊剂;第一位数字表示焊丝一焊剂组合的熔敷金属抗拉强度的最小值;第二位宇母表示试件的热处理状态，'A”表示焊态，..P”表示焊后热处理状态;第三位数字表示熔敷金属冲击吸收功不小于27)时的最低试验温度;“一”后面表示焊丝的牌号，焊丝的牌号按GB/T1495703.3完整的焊丝一焊剂型号示例如下:F4A2-H08A丁丁丁丁一工二表示焊丝牌号表示熔敷金属冲击吸收功不小于27)时的试验温度为20'C(见表5)表示试件为焊态(见Al.2)表示熔敷金属抗拉强度的最小值为415MPa(见表4)表示焊剂国家质.技术监督局1...
