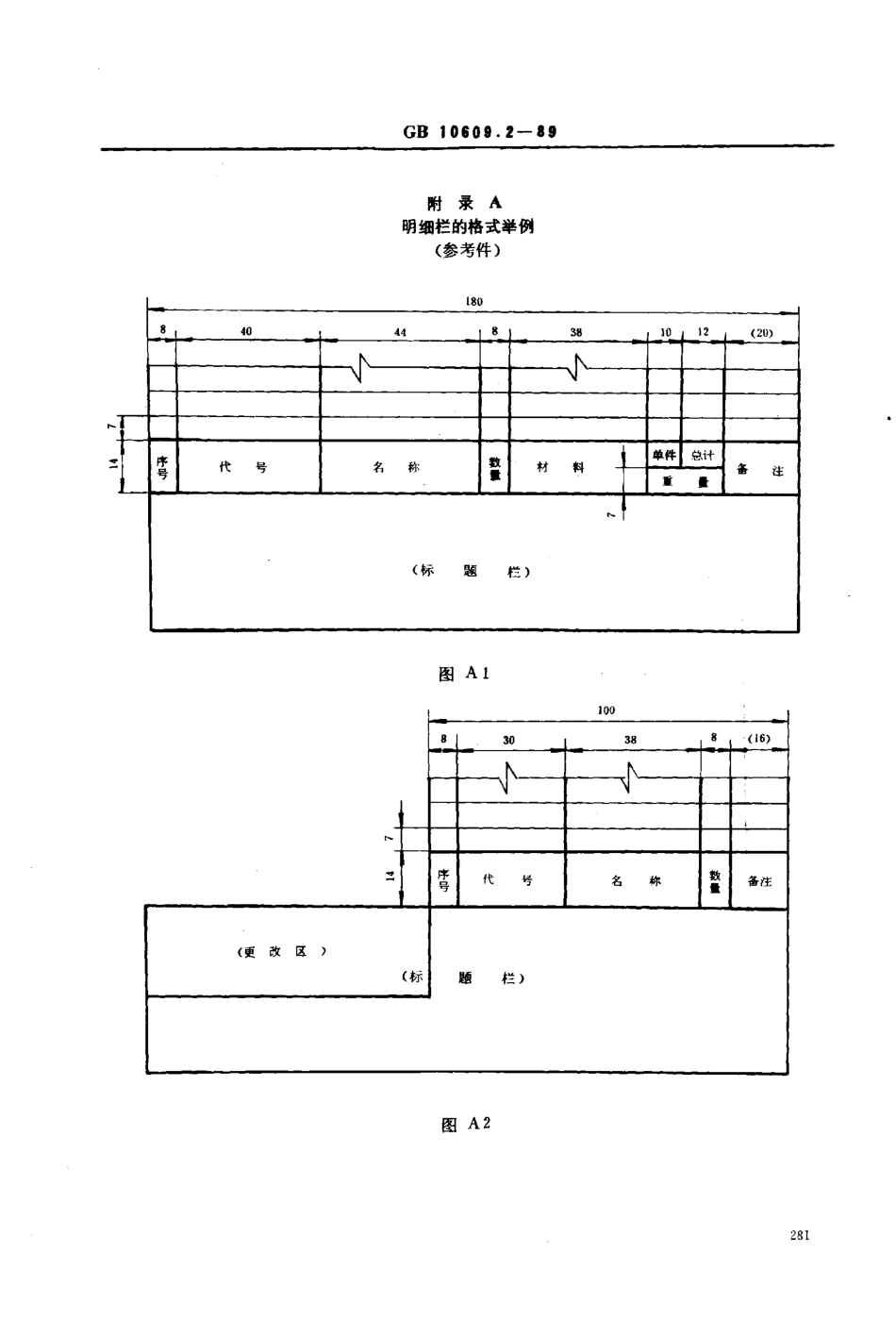

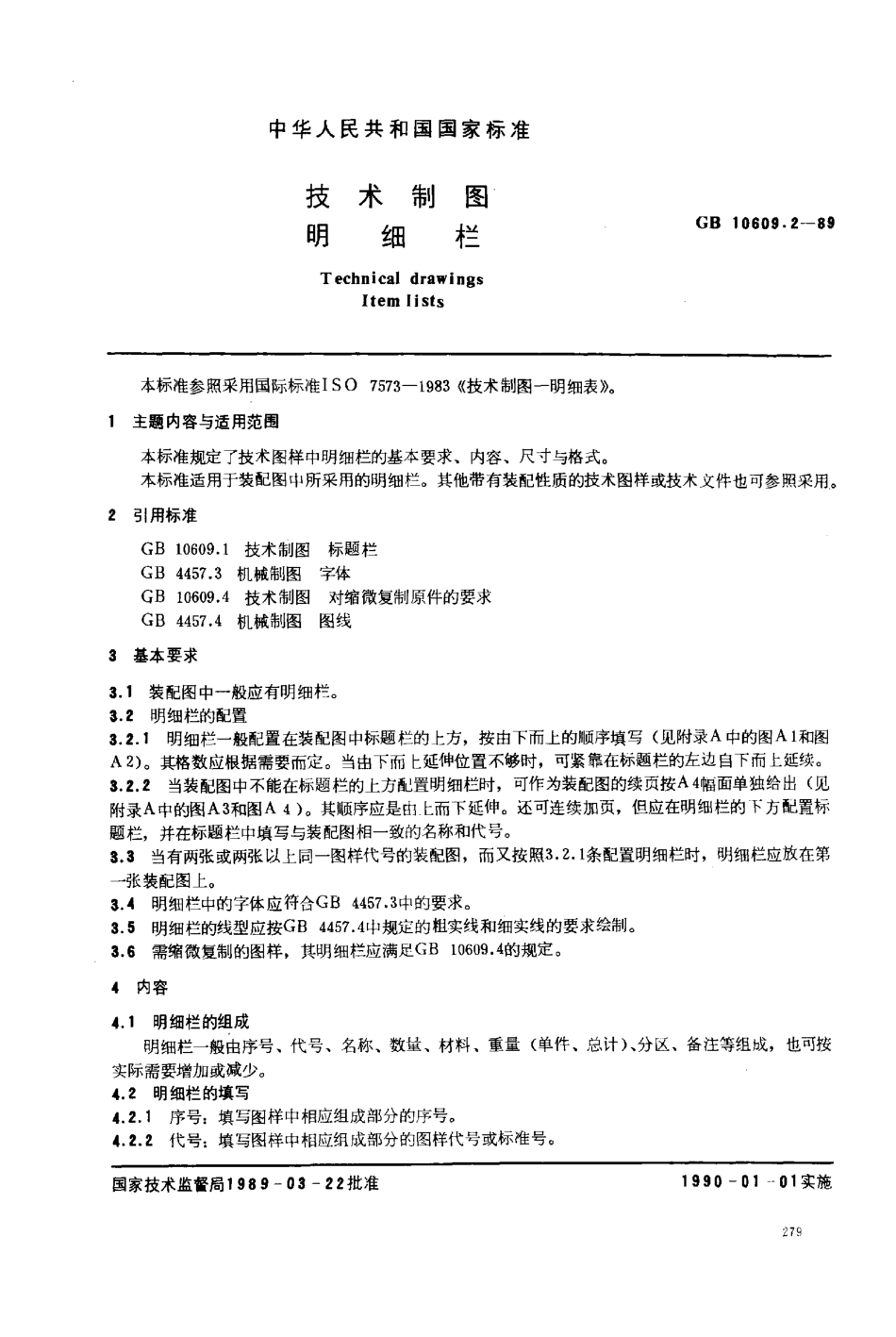

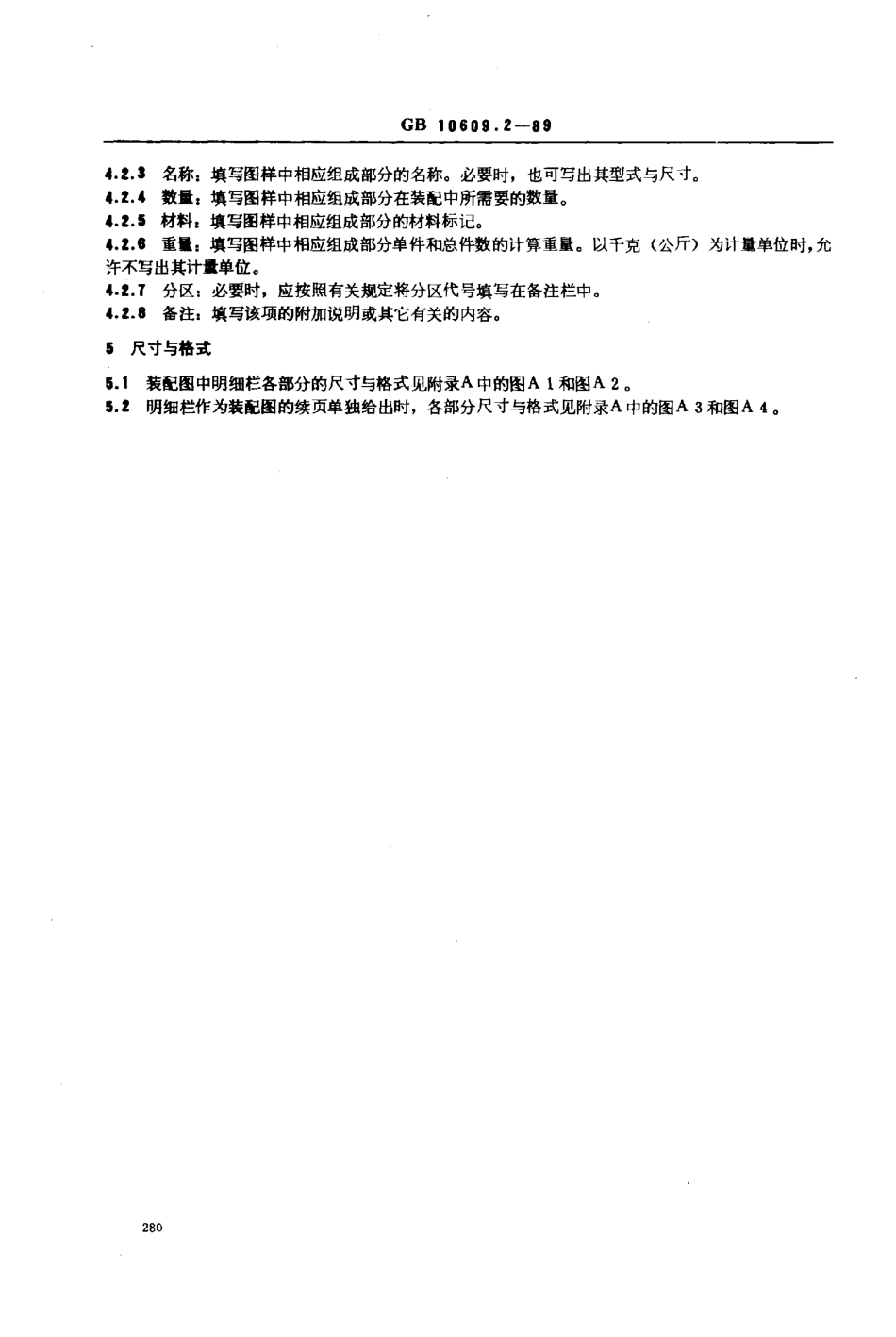

中华人民共和国国家标准技术制图明细栏GB10609.2一89TechnicaldrawingsItemlists本标准参照采用国际标准ISO7573-1983《技术制图一明细表)o1主题内容与适用范围本标准规定了技术图样中明细栏的基本要求、内容、尺寸与格式。木标准适用于装配图中所采用的明细栏。其他带有装配性质的技术图样或技术文件也可参照采用。2引用标准GB10609.1技术制图标题栏GB4457.3机械制图字体GB10609.4技术制图对缩微复制原件的要求GB4457.4机械制图图线3基本要求3.1装配图中一般应有明细栏。3.2明细栏的配置3.2.，明细栏一般配置在装配图中标题栏的性方，按由下而上的顺序填写(见附录A中的图A1和图A2)。其格数应根据需要而定。当由下而匕延伸位置不够时，可紧靠在标题栏的左边自下而上延续。3.2.2当装配图中不能在标题栏的上方配置明细栏时，可作为装配图的续页按A4幅面单独给出(见附录A中的图A3和图A4)。其顺序应是由t而下延伸。还可连续加页，但应在明细栏的h方配置标题栏，并在标题栏中填写与装配图相一致的名称和代号。3.3当有两张或两张以上同一图样代号的装配图，而又按照3.2.1条配置明细栏时，明细栏应放在第一张装配图上。3.4明细栏中的字体应符合GB4457.3中的要求。3.5明细栏的线型应按GB4457.4中规定的粗实线和细实线的要求绘制。3.6需缩微复制的图样，其明细栏应满足GB10609.4的规定。4内容4.1明细栏的组成明细栏一般由序号、代号、名称、数量、材料、重量(单件、总计)、分区、备注等组成，也可按实际需要增加或减少。4.2明细栏的填写4.2.1序号:填写图样中相应组成部分的序号。4.2.2代号:填写图样中相应组成部分的图样代号或标准号。国家技术监督局1989一03一22批准1990一01一01实施GB10609.2-894.2.3名称:填写图样中相应组成部分的名称。必要时，也可写出其型式与尺寸。4.2.4数R,填写图样中相应组成部分在装配中所需要的数量。4.2.与材料:填写图样中相应组成部分的材料标记。4.2.6重最:填写图样中相应组成部分单件和总件数的计算重量。以千克(公斤)为计量单位时，允许不写出其计盘单位。4.2.了分区:必要时，应按照有关规定将分区代号填写在备注栏中。4.2二备注:填写该项的附加说明或其它有关的内容。:一尺寸与格式1装配图中明细栏各部分的尺寸与格式见附录A中的图AL和图A2a2明细栏作为装配图的续页单独给出时，各部分尺寸与格式见附录A中的图A3和图A4。GB1060二Y一89附录A明细栏的格式举例(参考件).140‘44-18}3811011Z1(20)二_卜]入曰F--V口V门曰曰口口弯...
