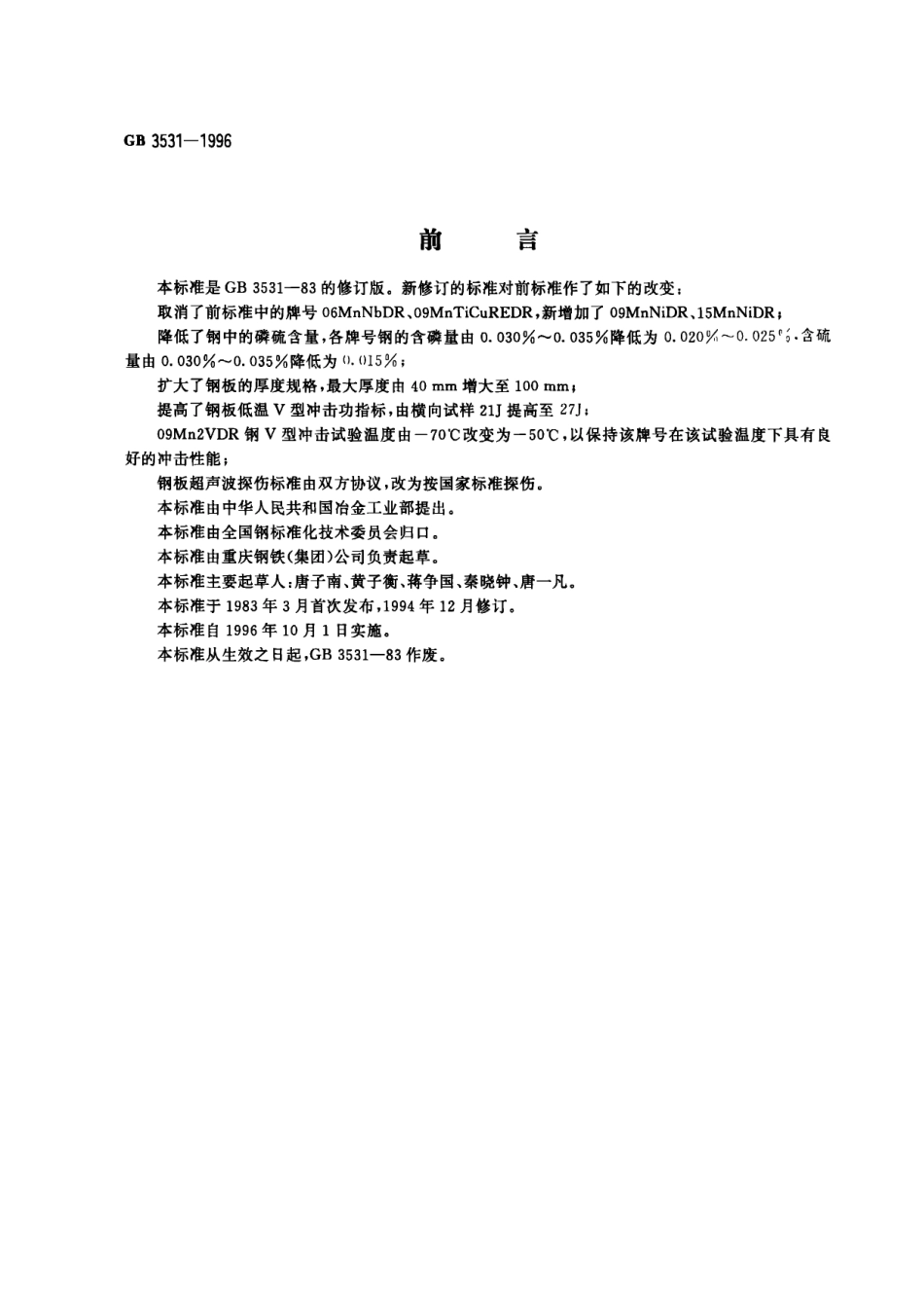

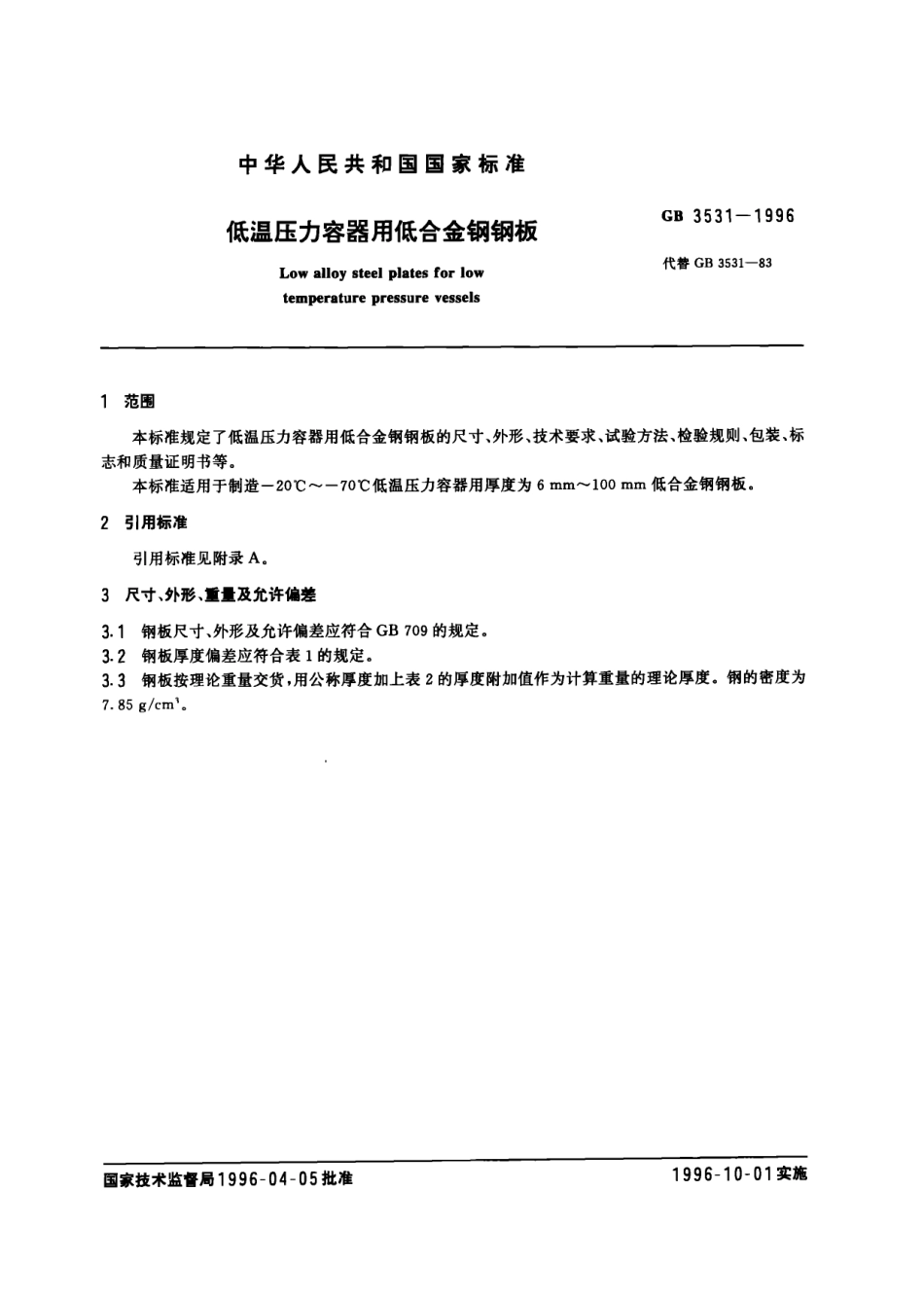

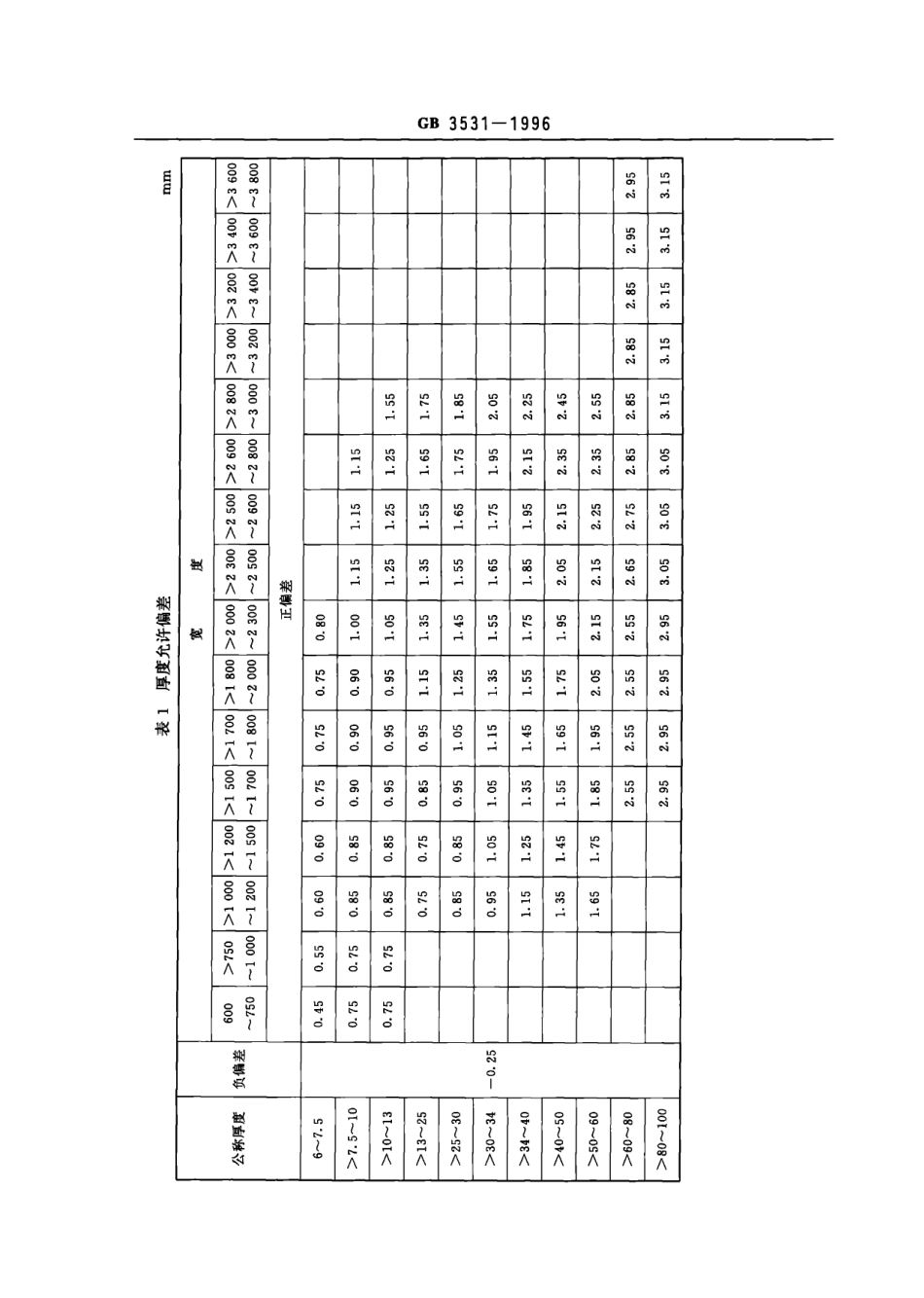

GB3531一1996前言本标准是GB3531-83的修订版。新修订的标准对前标准作了如下的改变：取消了前标准中的牌号06MnNbDR,09MnTiCuREDR,新增加了09MnNiDR,15MnNiDR;降低了钢中的磷硫含量，各牌号钢的含磷量由0.030％-0.035％降低为0.020叼一。.025"a·含硫量由0.030%-0.035％降低为（).0150o;扩大了钢板的厚度规格，最大厚度由40mm增大至100mm;提高了钢板低温V型冲击功指标，由横向试样21J提高至27J;09Mn2VDR钢V型冲击试验温度由一70℃改变为一501C，以保持该牌号在该试验温度下具有良好的冲击性能，钢板超声波探伤标准由双方协议，改为按国家标准探伤。本标准由中华人民共和国冶金工业部提出。本标准由全国钢标准化技术委员会归口。本标准由重庆钢铁（集团）公司负责起草。本标准主要起草人：唐子南、黄子衡、蒋争国、秦晓钟、唐一凡。本标准于1983年3月首次发布，1994年12月修订。本标准自1996年10月1日实施。本标准从生效之日起，GB3531-83作废。中华人民共和国国家标准低温压力容器用低合金钢钢板“B3531一1996Lowalloysteelplatesforlow代替GB3531-83temperaturepressurevessels1范围本标准规定了低温压力容器用低合金钢钢板的尺寸、外形、技术要求、试验方法、检验规则、包装、标志和质量证明书等。本标准适用于制造一200C--70℃低温压力容器用厚度为6mm-100mm低合金钢钢板．2引用标准引用标准见附录A,3尺寸、外形、重量及允许偏差3.1钢板尺寸、外形及允许偏差应符合GB709的规定。3.2钢板厚度偏差应符合表1的规定。3.3钢板按理论重量交货，用公称厚度加上表2的厚度附加值作为计算重量的理论厚度。钢的密度为7.85g/cm'。－一一一一一一一一一一一一一－－国家技术监督局1996一04一05批准1996一10一01实施一＿一o0oLOuytoh}*tiu'1,}N，．：一、一、一、一：／、一、‘一：一、一、－GB3531一1996一川GB3531一19964技术要求4.1牌号和化学成分钢的牌号和化学成分（熔炼分析）应符合表3的规定。表3化学成分16MnDR15MnNiDR09MnNiDR下一4.1.1为改善钢的性能，可添加微量的V,T1,Nb,RE等元素。4.1.2残余元素铬、铜含量应各不大于0.2500,镍含量不大于0.4000,相含量不大于0.080o。供方如能保证，可不进行分析。4.1.3酸溶铝Als含量可以用测定总含铝量代替，此时铝含量应不小于0.020%.4.1.4成品钢板的化学成分分析允许偏差应符合GB222表1规定。4.2冶炼方法钢由氧气转炉、电炉冶炼。4.3交货状态钢板以正火或正火加回火状态交货。4.4力学性能和工艺性能4.4.1钢板的...
