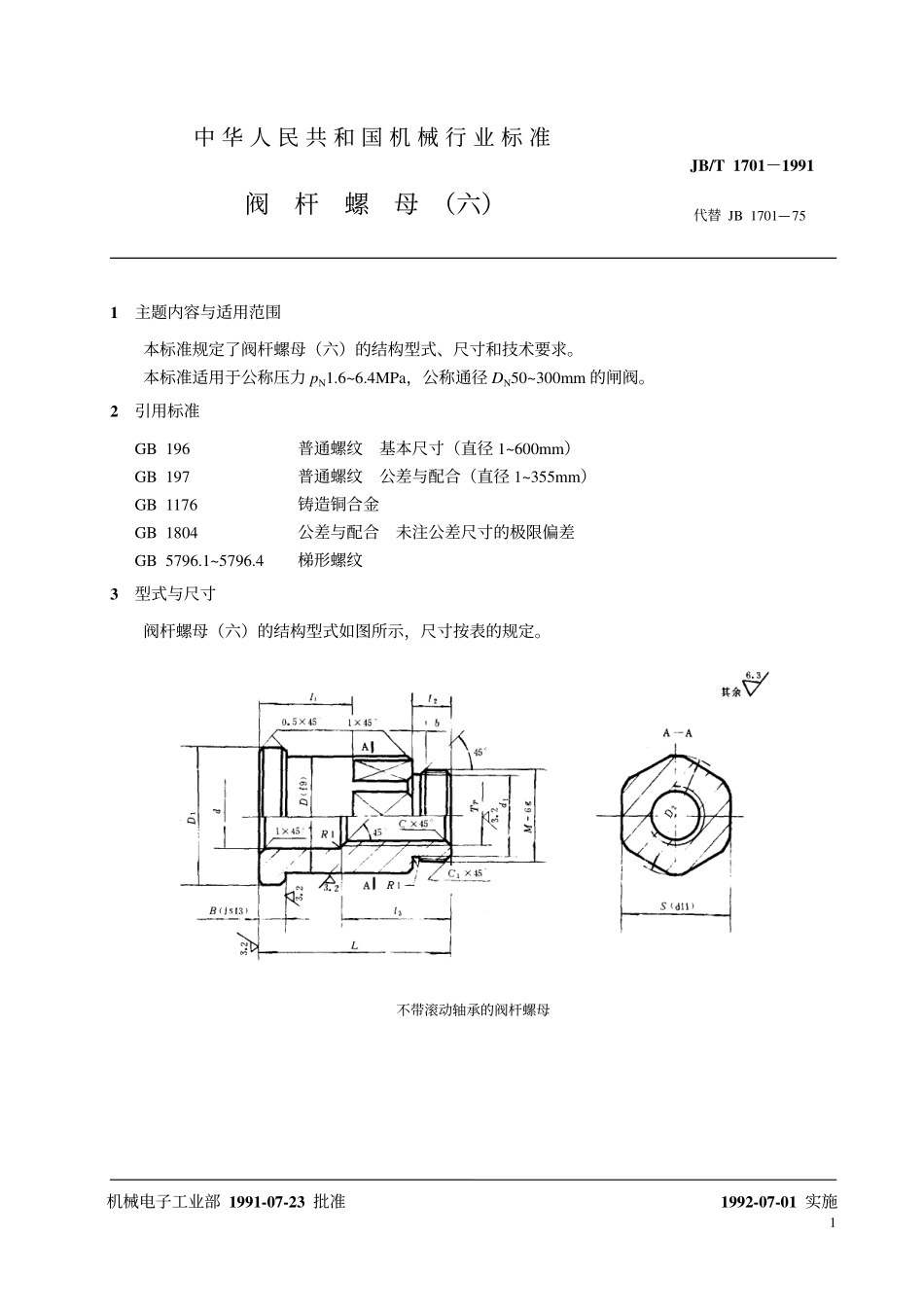

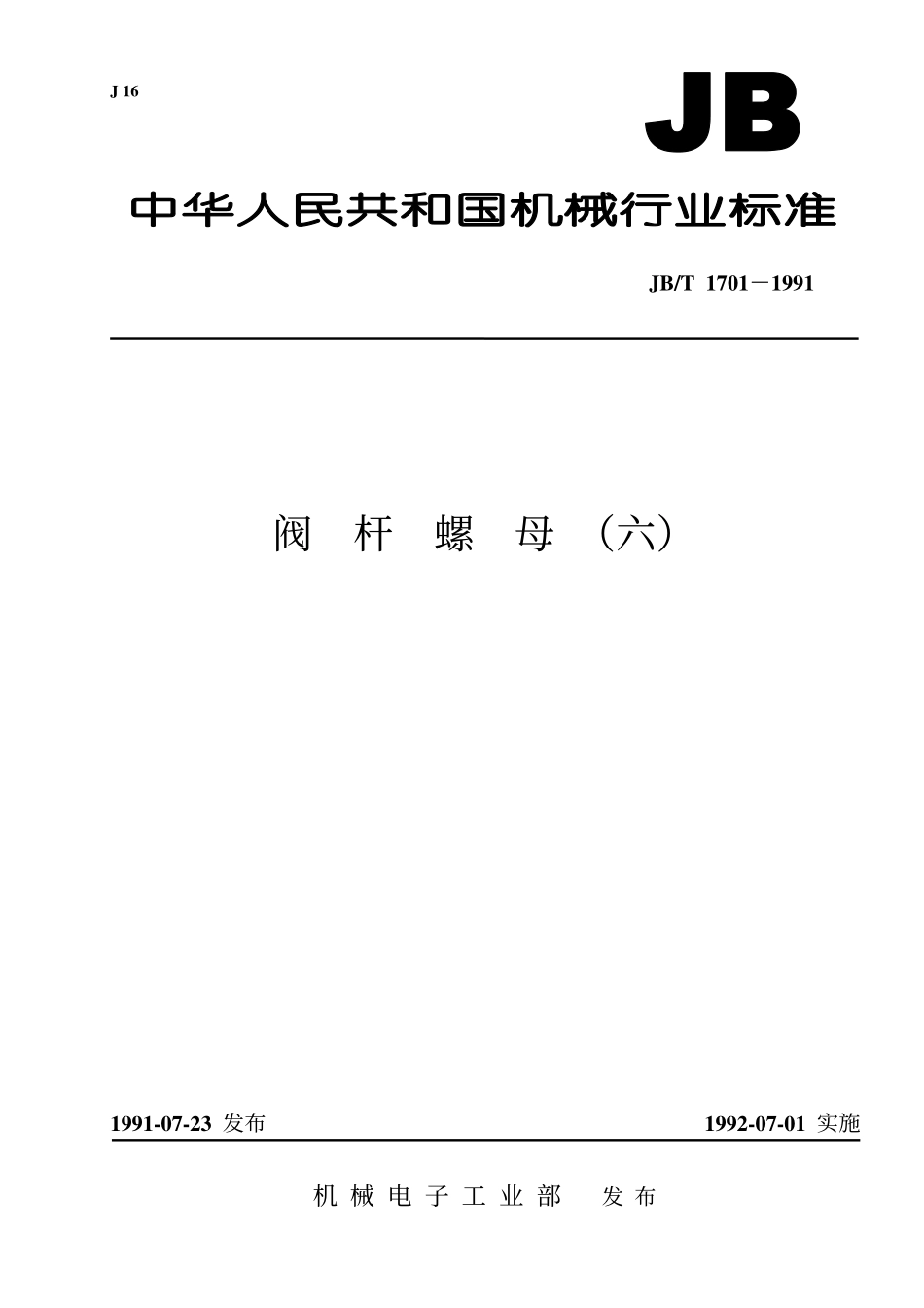

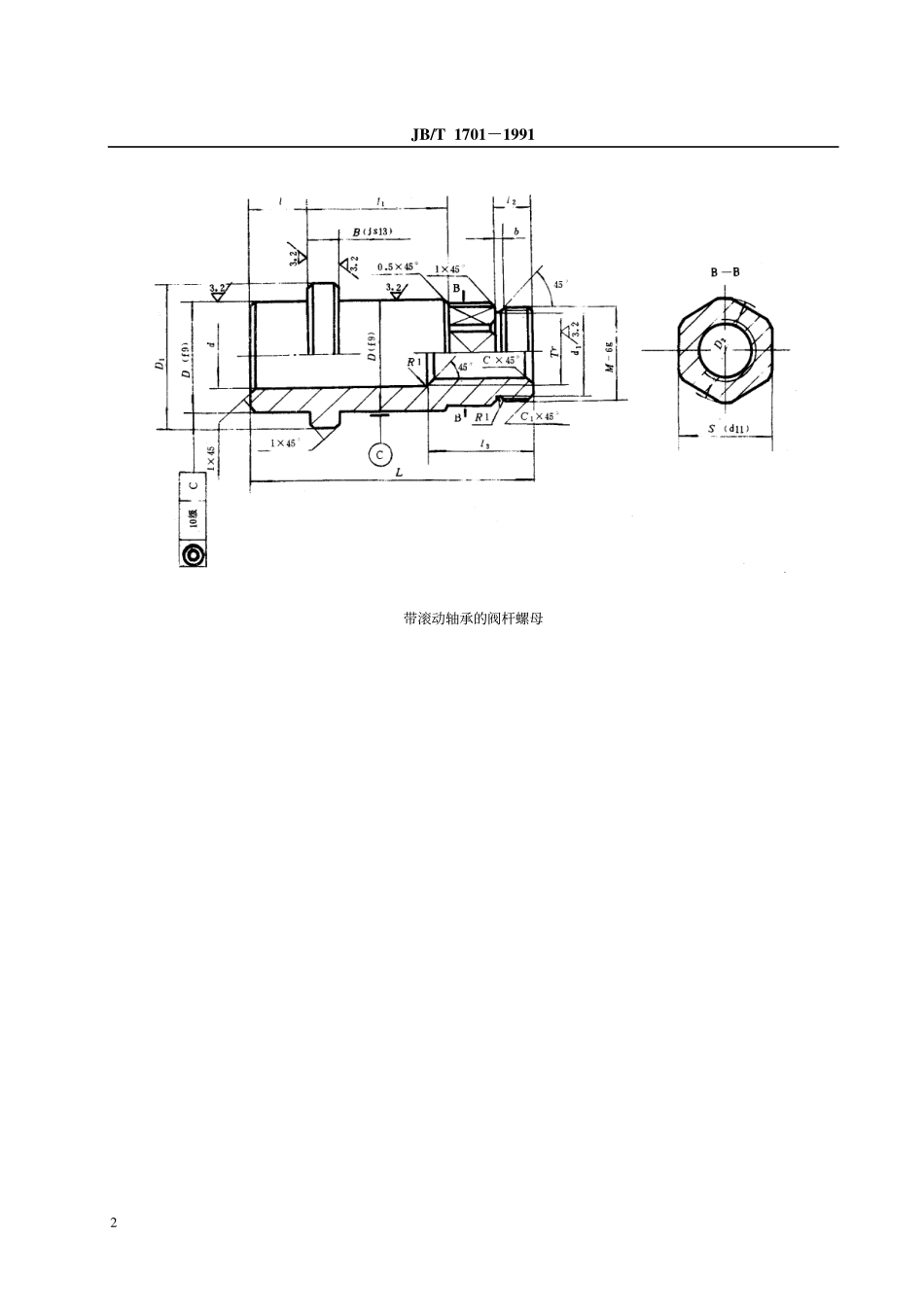

J16JB/T1701－1991阀杆螺母（六）1991-07-23发布1992-07-01实施机械电子工业部发布11主题内容与适用范围本标准规定了阀杆螺母（六）的结构型式、尺寸和技术要求。本标准适用于公称压力pN1.6~6.4MPa，公称通径DN50~300mm的闸阀。2引用标准GB196普通螺纹基本尺寸（直径1~600mm）GB197普通螺纹公差与配合（直径1~355mm）GB1176铸造铜合金GB1804公差与配合未注公差尺寸的极限偏差GB5796.1~5796.4梯形螺纹3型式与尺寸阀杆螺母（六）的结构型式如图所示，尺寸按表的规定。不带滚动轴承的阀杆螺母机械电子工业部1991-07-23批准中华人民共和国机械行业标准阀杆螺母（六）JB/T1701－1991代替JB1701—751992-07-01实施JB/T1701－19912带滚动轴承的阀杆螺母JB/T1701－19913mmTrMd1dDD1Ll1l2l3lBbS(d11)CC1D2轴承号质量kg不带滚动轴承的阀杆螺母Tr20×4LH—7H22302.5≈0.52Tr22×5LH—7HM33×1.530.72440487034936≈0.56Tr26×5LH—7HM36×1.533.7284452824414401040≈0.61Tr28×5LH—7HM45×1.542.730526545483≈1.09Tr32×6LH—7HM48×1.545.734556890501650—112.5503.51.5——≈1.10带滚动轴承的阀杆螺母GTr36×6LH—7HM52×1.549.738608014579165526162.5551.5—8112≈2.23GTr38×6LH—7HM56×253427090162882065281860658114≈3.52GTr42×6LH—7H461001839270323.58116≈5.05GTr44×8LH—7H48≈5.32GTr48×8LH—7HM65×2625280104204101257544203.5704.52758216≈5.78JB/T1701－199144技术要求4.1材料为ZQAl9—4或ZHAl66—3—2，技术要求按GB1176的规定。4.2普通螺纹的尺寸按GB196的规定，公差按GB197的规定。4.3梯形螺纹的尺寸和公差按GB5796.1~5796.4的规定。4.4未注公差尺寸的公差等级按GB1804规定的IT14。附加说明：本标准由机械电子工业部合肥通用机械研究所提出并归口。本标准由机械电子工业部合肥通用机械研究所和北京阀门研究所负责起草。本标准主要起草人陆培文、章华友、洪勉成、王静忻。JB/T1701－1991中华人民共和国机械行业标准阀杆螺母（六）JB/T1701－1991*机械科学研究院出版发行机械科学研究院印刷（北京首体南路2号邮编100044）*开本880×12301/16印张1/2字数8,0001993年1月第一版1993年1月第一次印刷印数1－500定价5.00元编号93001机械工业标准服务网：http://www.JB.ac.cn
