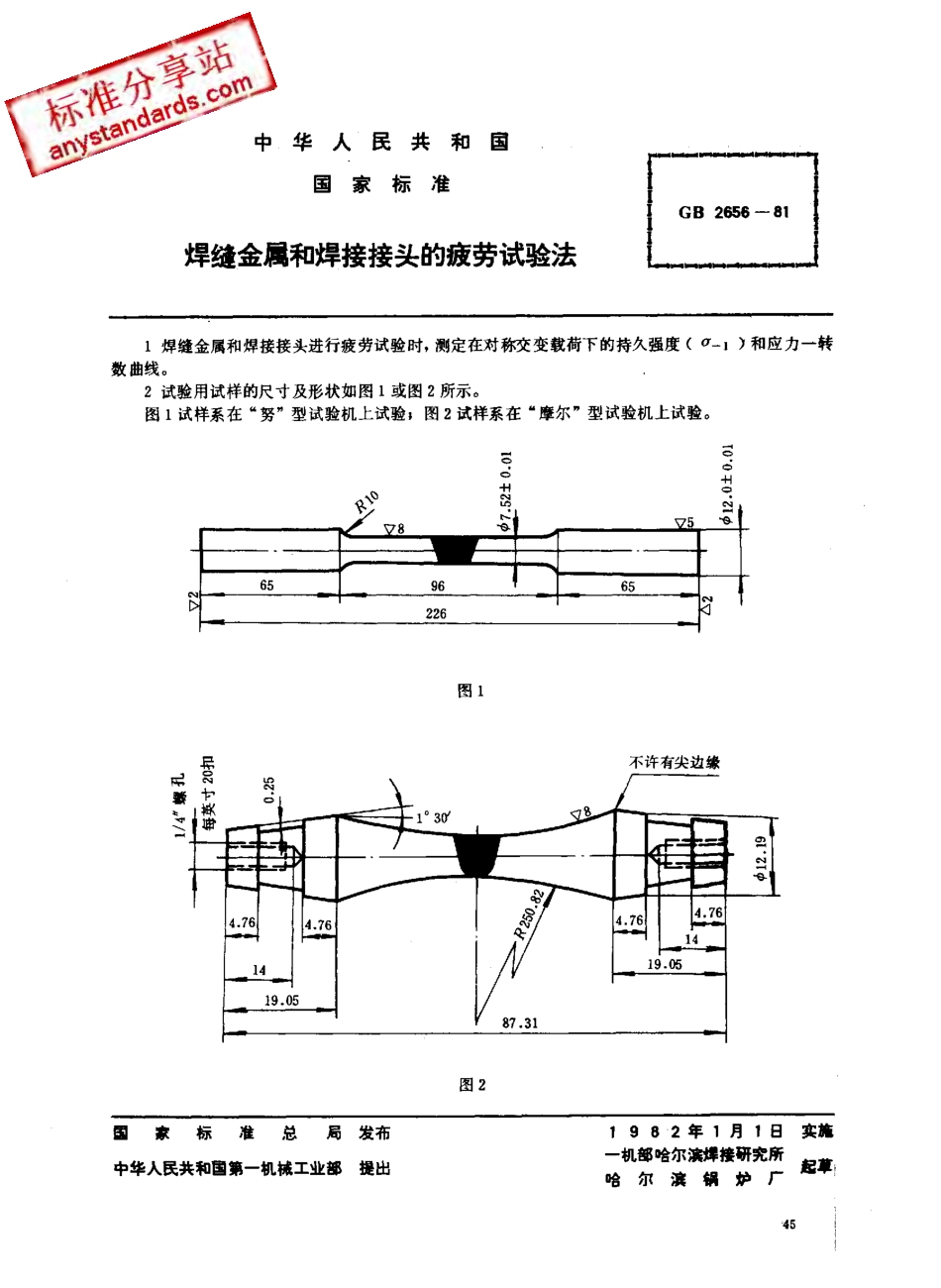

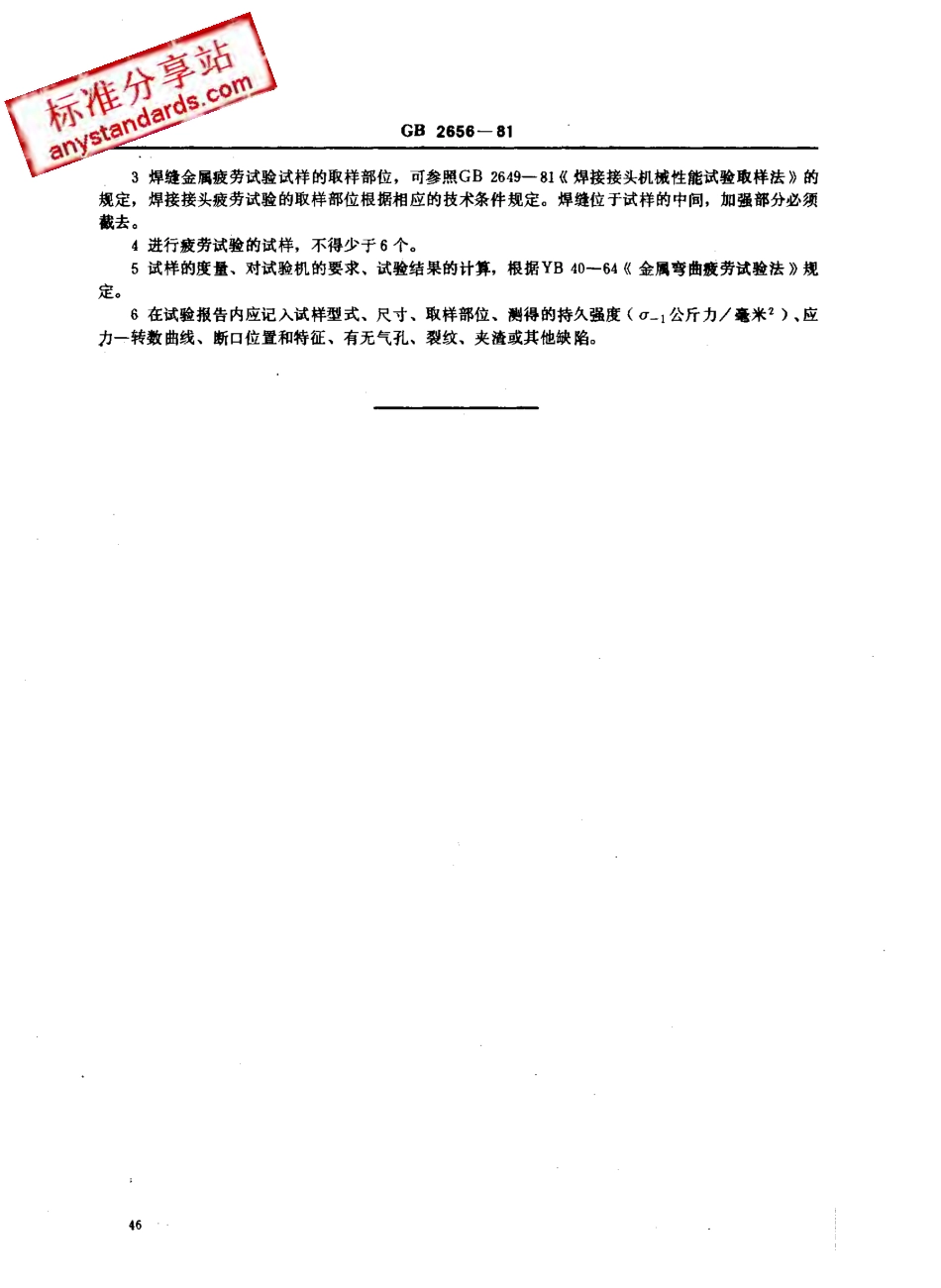

中华人民共和国国家标准焊缝金属和焊接接头的疲劳试验法1焊缝金属和焊接接头进行疲劳试验时，测定在对称交变载荷下的持久强度(0_1)和应力一转数曲线。2试验用试样的尺寸及形状如图1或图2所示。图1试样系在“努”型试验机上试验;图2试样系在“摩尔”型试验机上试验。!一匕...}，.....966565一!’.}二226图l不许有尖边缘N103了臼.丝冬早。囚节球浦麟麟、\14.761114.764.76笋19.0519.0597.31图2国家标准总局中华人民共和国第一机械工业部1982年1月1日一机部哈尔演焊接研究所哈尔谊拐护厂GB2656一813焊缝金属疲劳试验试样的取样部位，可参照GB2649-81((焊接接头机械性能试验取样法》的规定，焊接接头疲劳试验的取样部位根据相应的技术条件规定。焊缝位于试样的中间，加强部分必须截去。4进行疲劳试验的试样，不得少于6个。5试样的度量、对试验机的要求、试验结果的计算，根据YB4o-64《金属弯曲疲劳试验法》规定。6在试验报告内应记入试样型式、尺寸、取样部位、测得的持久强度(a_1公斤力/毫米2)、应力一转数曲线、断口位置和特征、有无气孔、裂纹、夹渣或其他缺陷。
