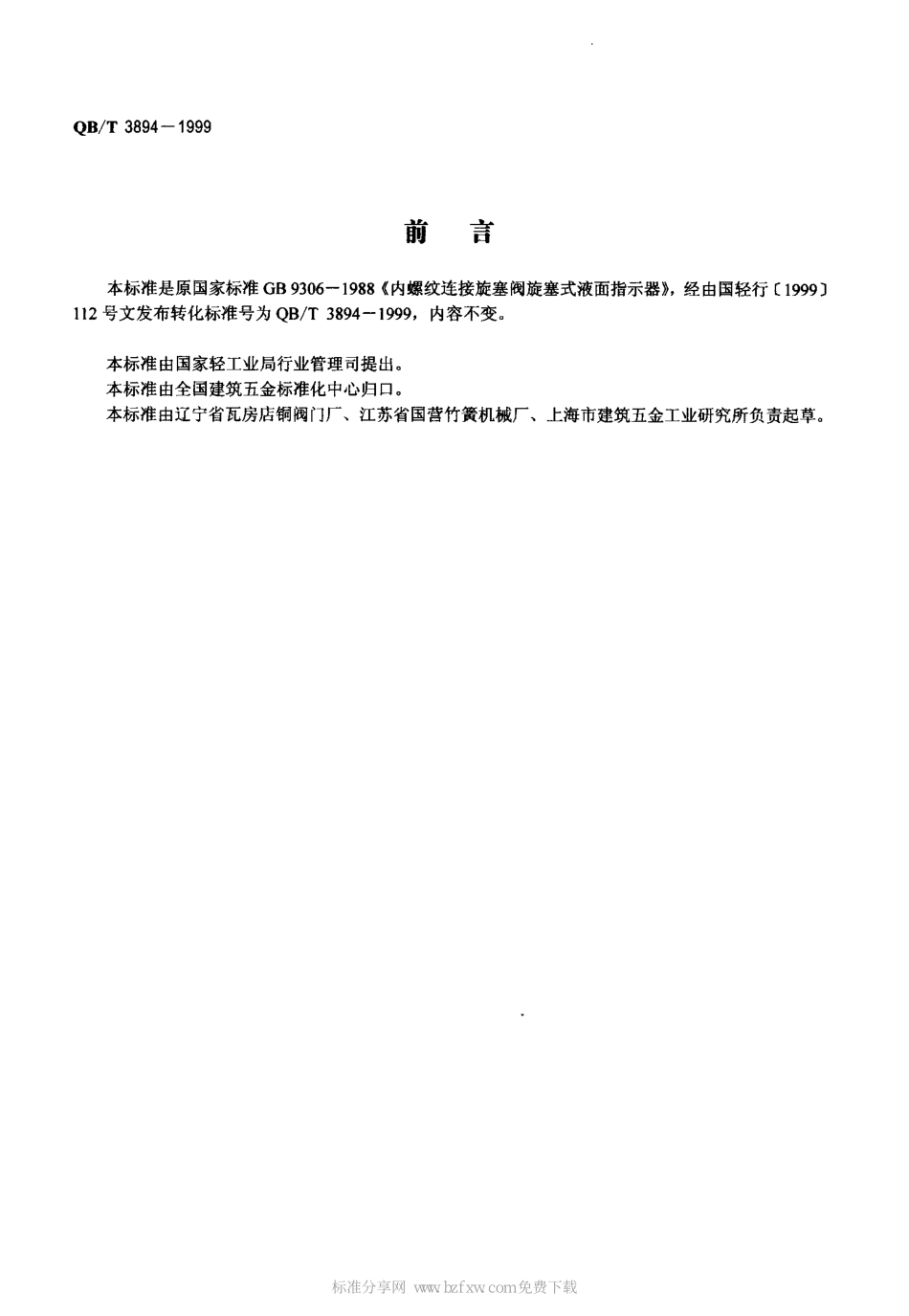

分类号:Y71q日中华人民共和国轻口巳行业标准QB/T3894一1999内螺纹连接旋塞阀旋塞式液面指示器1999-04-21发布1999-04-21实施国家轻工业局发布QB/T3894一1999前言本标准是原国家标准GB9306-1988《内螺纹连接旋塞阀旋塞式液面指示器》，经由国轻行〔1999)112号文发布转化标准号为QB/T3894-1999，内容不变。本标准由国家轻工业局行业管理司提出。本标准由全国建筑五金标准化中心归口。本标准由辽宁省瓦房店铜阀门厂、江苏省国营竹簧机械厂、上海市建筑五金工业研究所负责起草。标准分享网www.bzfxw.com免费下载www.bzfxw.com中华人民共和国轻工行业标准QB/T3894一1999内螺纹连接旋塞阀旋塞式液面指示器1适用范围与适用范围本标准适用于公称压力入蕊1.6MPa，公称通径坏蕊100tnm，工作温度t-<2250C，介质为水、蒸汽、油品等其他非腐蚀性气、液体的铁制或铜制内螺纹连接旋塞阀、旋塞式液面指示器。以下简称旋塞阀。2引用标准JB106阀门标志和识别涂漆JB308阀门型号编制方法JB2121铜合金铸件技术条件GB5675灰铸铁分级GB1176铸造铜合金GB976灰铸铁件分类及技术条件GB978可锻铸铁件分类及技术条件GB3287可锻铸铁管路连接件技术条件GB3289可锻铸铁管路连接件型式尺寸GB1740漆膜耐湿热测定法GB4981S业用阀门的压力试验GB228金属拉伸试验法GB231金属布氏硬度试验法GB1958形状和位置公差检测规定GB2828逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB2829周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)3型号编制3.1产品型号编制应符合JB308的规定。3,2本标准对产品结构型式代号的补充规定如表to表1产品结构型式代号无填料直通式1无填料T形三通式6旋塞式液面指示器9国家轻工业局1999-04-21批准1999-04-21实施www.bzfxw.comQB/T3894一1999例:内螺纹连接、三通式无填料、阀座密封面由阀体直接加工，公称压力为入=LOMPa的铜制旋塞式型号为:X16W一10T阀门类别:旋塞阀连接方法:内螺纹连接结构形式:无填料T形三通式密封面材料:由阀体直接加工阀体材料:铜公称压力:1.0MPa4型式尺寸4.1X11W-2.0型铁制旋塞阀型式尺寸见图1、表204.2XIIW-6型铁制旋塞阀型式尺寸见图2、表304.3X14W-6型铁制旋塞阀型式尺寸见图3、表404.4X13W-10型铁制旋塞阀型式尺寸见图4、表504.5XIIW-6T型铜制旋塞阀型式尺寸见图5、表604.6X16W-6T型铜制旋塞阀型式尺寸见图6、表704.7X14W-6T型铜制旋塞阀型式尺寸见图7、表8.4.8X13W-6T型铜制旋塞阀型式尺寸见图8、表904.9X13W-IOT型铜制旋塞...
