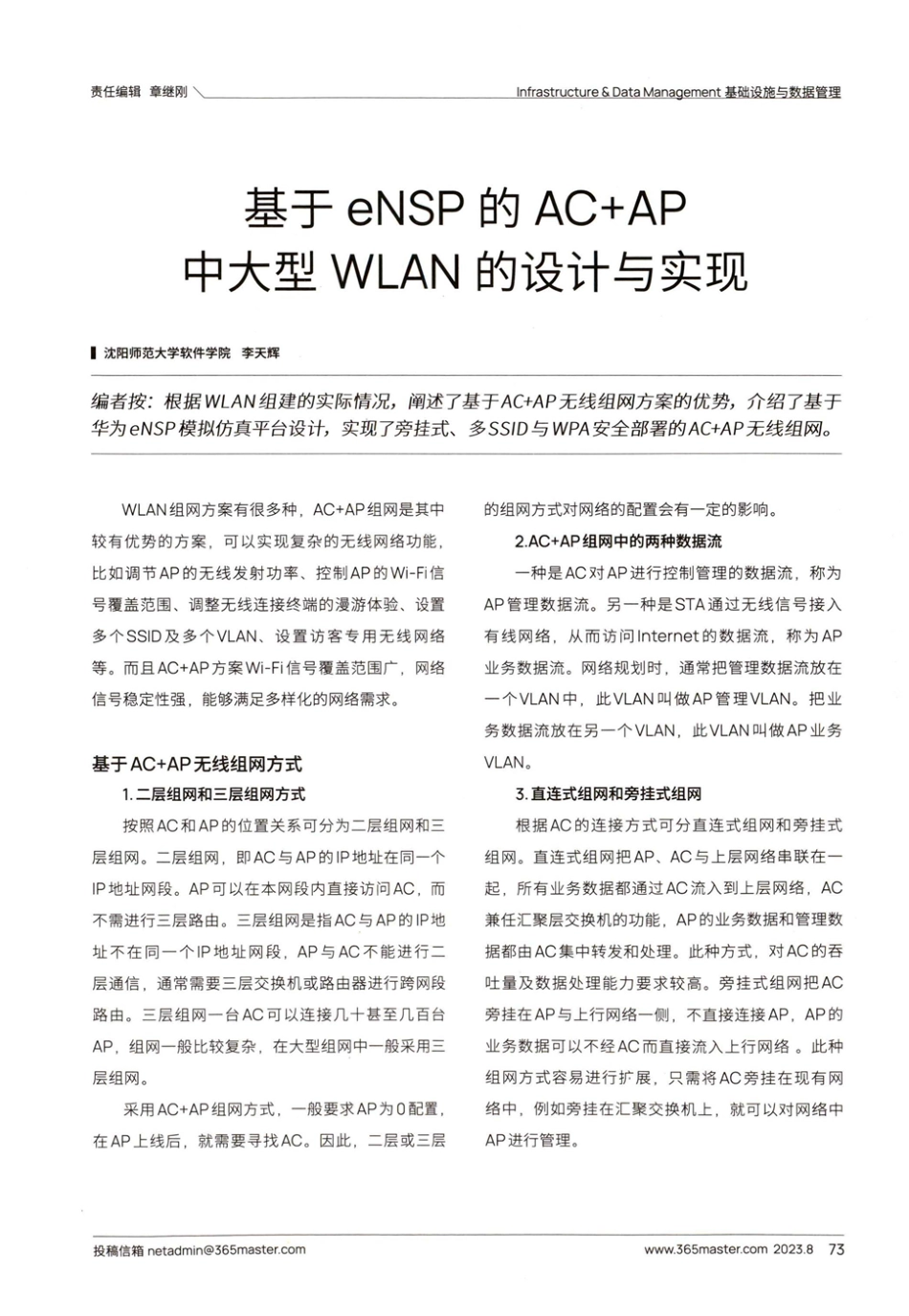

责任编辑章继刚Infrastructure&DataManagement基础设施与数据管理基于eNSP的AC+AP中大型WLAN的设计与实现■沈阳师范大学软件学院李天辉编者按：根据WLAN组建的实际情况，阐述了基于AC+AP无线组网方案的优势，介绍了基于华为eNSP模拟仿真平台设计，实现了旁挂式、多SSID与WPA安全部署的AC+AP无线组网。WLAN组网方案有很多种，AC+AP组网是其中较有优势的方案，可以实现复杂的无线网络功能，比如调节AP的无线发射功率、控制AP的Wi-Fi信号覆盖范围、调整无线连接终端的漫游体验、设置多个SSID及多个VLAN、设置访客专用无线网络等。而且AC+AP方案Wi-Fi信号覆盖范围广，网络信号稳定性强，能够满足多样化的网络需求。基于AC+AP无线组网方式1.二层组网和三层组网方式按照AC和AP的位置关系可分为二层组网和三层组网。二层组网，即AC与AP的IP地址在同一个IP地址网段。AP可以在本网段内直接访问AC，而不需进行三层路由。三层组网是指AC与AP的IP地址不在同一个IP地址网段，AP与AC不能进行二层通信，通常需要三层交换机或路由器进行跨网段路由。三层组网一台AC可以连接几十甚至几百台AP，组网一般比较复杂，在大型组网中一般采用三层组网。采用AC+AP组网方式，一般要求AP为0配置，在AP上线后，就需要寻找AC。因此，二层或三层的组网方式对网络的配置会有一定的影响。2.AC+AP组网中的两种数据流一种是AC对AP进行控制管理的数据流，称为AP管理数据流。另一种是STA通过无线信号接入有线网络，从而访问Internet的数据流，称为AP业务数据流。网络规划时，通常把管理数据流放在一个VLAN中，此VLAN叫做AP管理VLAN。把业务数据流放在另一个VLAN，此VLAN叫做AP业务VLAN。3.直连式组网和旁挂式组网根据AC的连接方式可分直连式组网和旁挂式组网。直连式组网把AP、AC与上层网络串联在一起，所有业务数据都通过AC流入到上层网络，AC兼任汇聚层交换机的功能，AP的业务数据和管理数据都由AC集中转发和处理。此种方式，对AC的吞吐量及数据处理能力要求较高。旁挂式组网把AC旁挂在AP与上行网络一侧，不直接连接AP，AP的业务数据可以不经AC而直接流入上行网络。此种组网方式容易进行扩展，只需将AC旁挂在现有网络中，例如旁挂在汇聚交换机上，就可以对网络中AP进行管理。投稿信箱netadmin@365master.comwww.365master.com2023.873Infrastructure&DataManagement基础设施与数据管理/责任编辑章继刚基于eNSP的旁挂式多SSID与WPA安全部署的AC+AP组网实现v1an2055700SSID:viS1.配置管...
