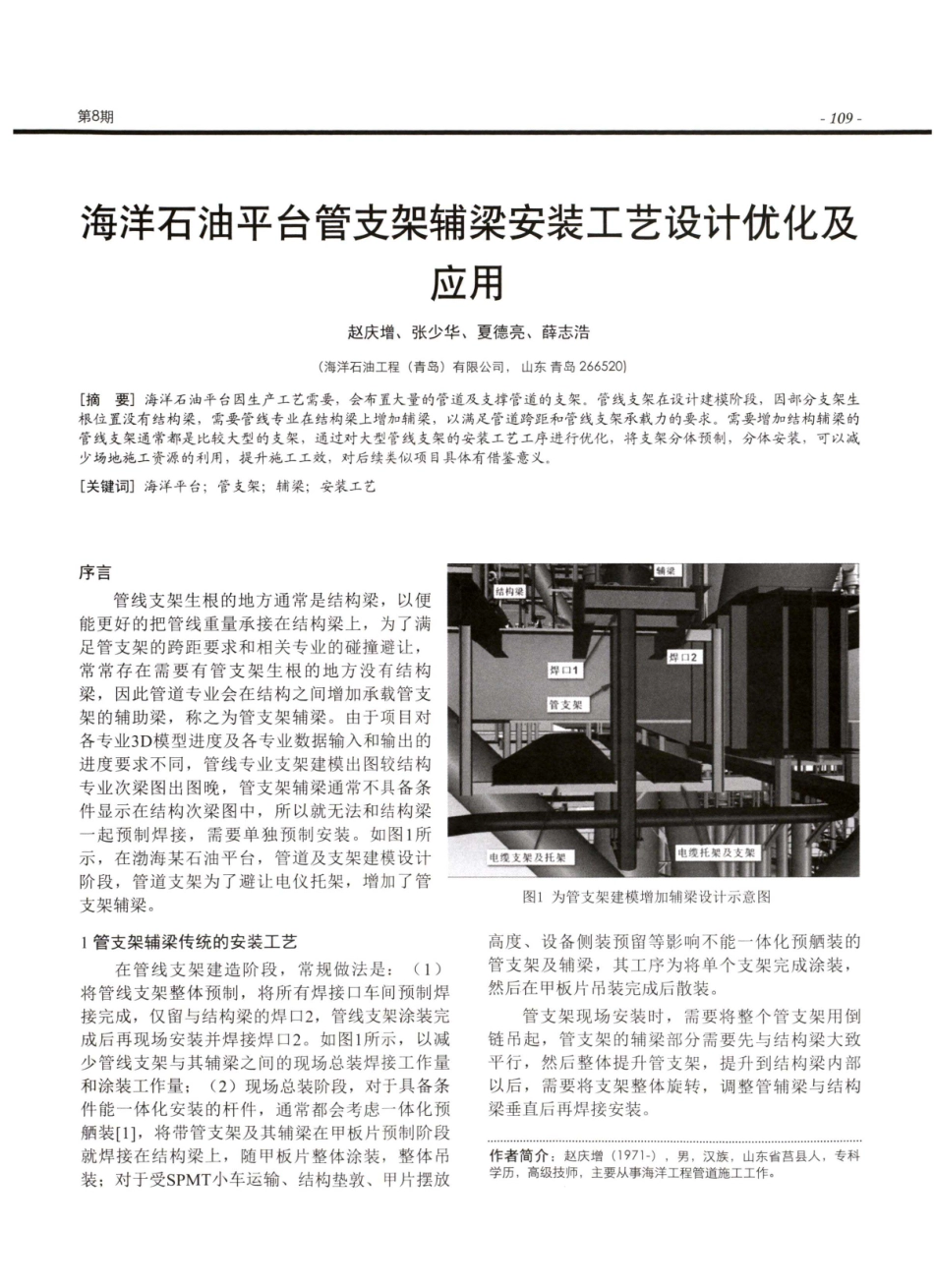

109-第8期海洋石油平台管支架辅梁安装工艺设计优化及应用赵庆增、张少华、夏德亮、薛志浩(海洋石油工程(青岛)有限公司,山东青岛266520)[摘要】海洋石油平台因生产工艺需要,会布置大量的管道及支撑管道的支架。管线支架在设计建模阶段,因部分支架生根位置没有结构梁,需要管线专业在结构梁上增加辅梁,以满足管道跨距和管线支架承载力的要求。需要增加结构辅梁的管线支架通常都是比较大型的支架,通过对大型管线支架的安装工艺工序进行优化,将支架分体预制,分体安装,可以减少场地施工资源的利用,提升施工工效,对后续类似项目具体有借鉴意义。【关键词】海洋平台;管支架;辅梁;安装工艺序言管线支架生根的地方通常是结构梁,以便能更好的把管线重量承接在结构梁上,为了满足管支架的跨距要求和相关专业的碰撞避让,常常存在需要有管支架生根的地方没有结构梁,因此管道专业会在结构之间增加承载管支架的辅助梁,称之为管支架辅梁。由于项目对各专业3D模型进度及各专业数据输入和输出的进度要求不同,管线专业支架建模出图较结构专业次梁图出图晚,管支架辅梁通常不具备条件显示在结构次梁图中,所以就无法和结构梁一起预制焊接,需要单独预制安装。如图1所示,在渤海某石油平台,管道及支架建模设计阶段,管道支架为了避让电仪托架,增加了管支架辅梁。1管支架辅梁传统的安装工艺在管线支架建造阶段,常规做法是:(1)将管线支架整体预制,将所有焊接口车间预制焊接完成,仅留与结构梁的焊口2,管线支架涂装完成后再现场安装并焊接焊口2。如图1所示,以减少管线支架与其辅梁之间的现场总装焊接工作量和涂装工作量;(2)现场总装阶段,对于具备条件能一体化安装的杆件,通常都会考虑一体化预装[1],将带管支架及其辅梁在甲板片预制阶段就焊接在结构梁上,随甲板片整体涂装,整体吊装;对于受SPMT小车运输、结构垫敦、甲片摆放辅梁结构染焊口2焊口1管支架电缆托架及支架电缆支架及托架图1为管支架建模增加辅梁设计示意图高度、设备侧装预留等影响不能一体化预装的管支架及辅梁,其工序为将单个支架完成涂装,然后在甲板片吊装完成后散装。管支架现场安装时,需要将整个管支架用倒链吊起,管支架的辅梁部分需要先与结构梁大致平行,然后整体提升管支架,提升到结构梁内部以后,需要将支架整体旋转,调整管辅梁与结构梁垂直后再焊接安装。作者简介:赵庆增(1971-),男,汉族,山东省莒县人,专科学历,高级技师,主要从事海洋工程管道施...
