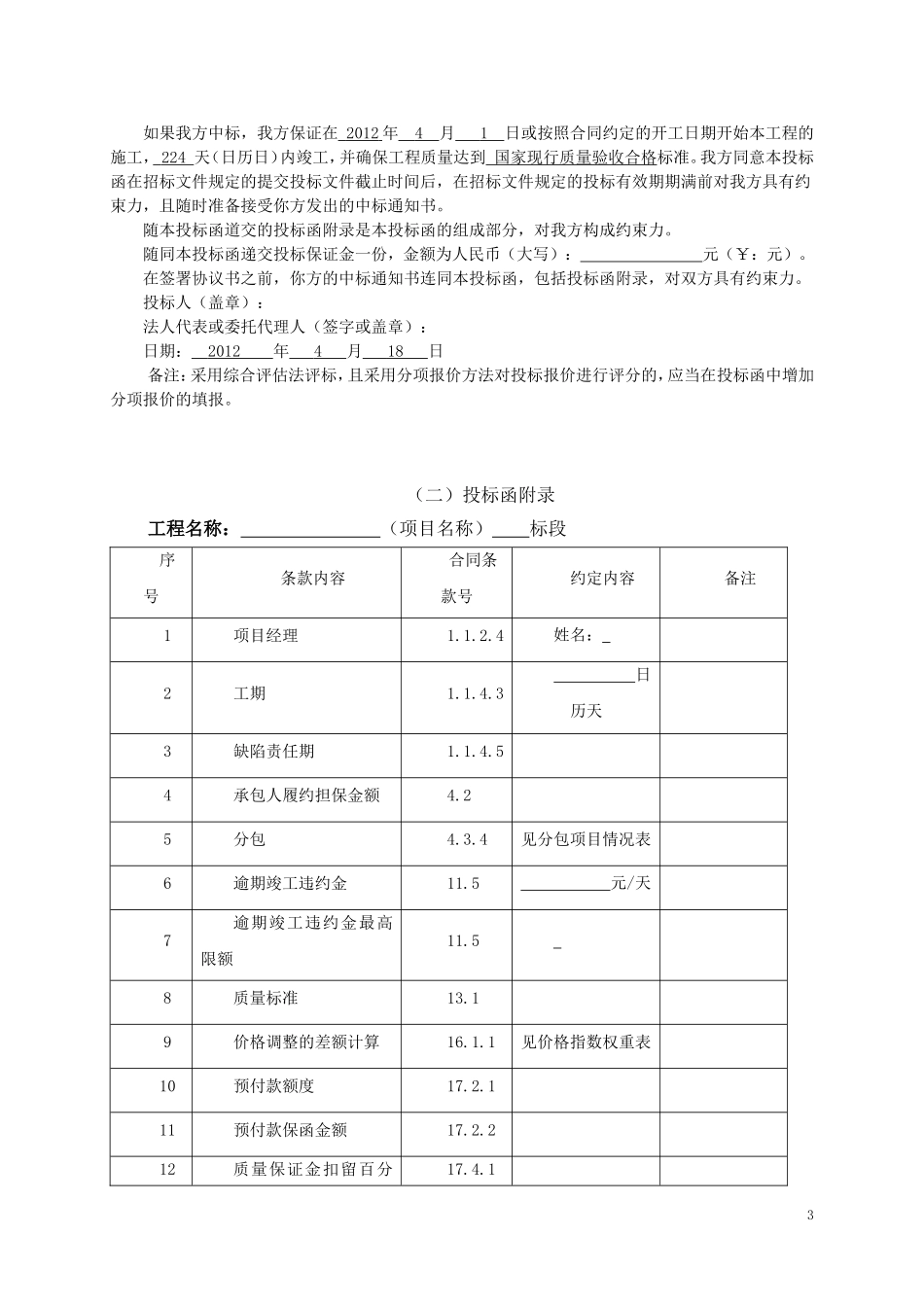

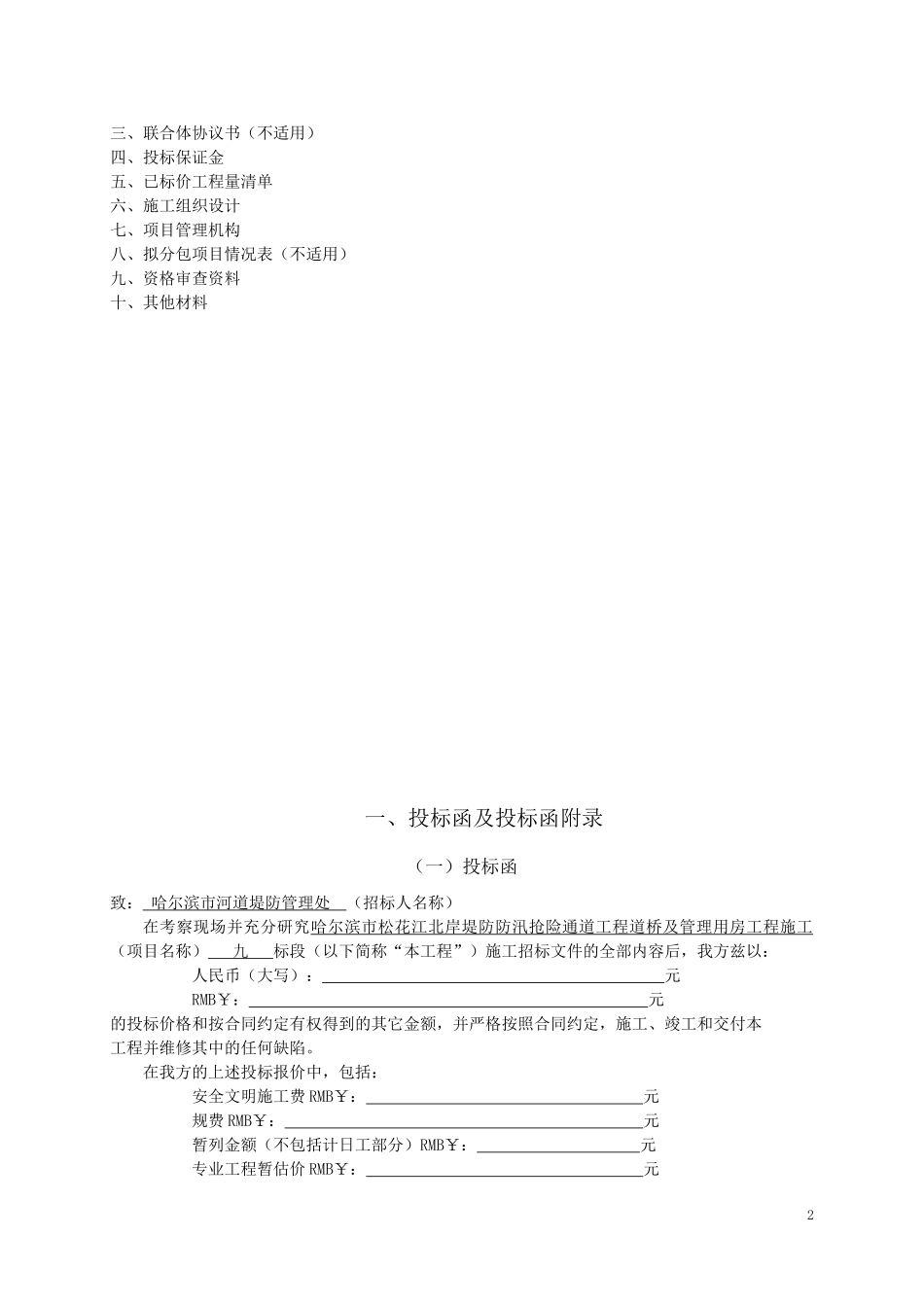

SLSGG2012-004（GXTC-1219001） 哈尔滨市松花江北岸堤防防汛抢险通道工程道桥及管理用房工程施工（项目名称） 九 标段施工招标 投 标 文 件 （商务标或技术标、正本或副本） 投标人： （盖单位章） 法定代表人或其委托代理人： （签字） 2012 年 4 月 18 日 目 录 一、投标函及投标函附录 二、法定代表人身份证明或附有法定代表人身份证明的授权委托书 三、联合体协议书（不适用） 四、投标保证金 五、已标价工程量清单 六、施工组织设计 七、项目管理机构 八、拟分包项目情况表（不适用） 九、资格审查资料 十、其他材料 一、投标函及投标函附录 （一）投标函 致： 哈尔滨市河道堤防管理处 （招标人名称） 在考察现场并充分研究哈尔滨市松花江北岸堤防防汛抢险通道工程道桥及管理用房工程施工 （项目名称） 九 标段（以下简称“本工程”）施工招标文件的全部内容后，我方兹以： 人民币（大写）： 元 RMB￥： 元 的投标价格和按合同约定有权得到的其它金额，并严格按照合同约定，施工、竣工和交付本 工程并维修其中的任何缺陷。 在我方的上述投标报价中，包括： 安全文明施工费RMB￥： 元 规费RMB￥： 元 暂列金额（不包括计日工部分）RMB￥： 元 专业工程暂估价RMB￥： 元 如果我方中标，我方保证在 2012年 4 月 1 日或按照合同约定的开工日期开始本工程的施工， 224 天（日历日）内竣工，并确保工程质量达到 国家现行质量验收合格标准。我方同意本投标函在招标文件规定的提交投标文件截止时间后，在招标文件规定的投标有效期期满前对我方具有约束力，且随时准备接受你方发出的中标通知书。 随本投标函道交的投标函附录是本投标函的组成部分，对我方构成约束力。 随同本投标函递交投标保证金一份，金额为人民币（大写）： 元（￥：元）。 在签署协议书之前，你方的中标通知书连同本投标函，包括投标函附录，对双方具有约束力。 投标人（盖章）： 法人代表或委托代理人（签字或盖章）： 日期： 2012 年 4 月 18 日 备注：采用综合评估法评标，且采用分项报价方法对投标报价进行评分的，应当在投标函中增加分项报价的填报。 （二）投标函附录 工程名称： （项目名称） 标段 序 号 条款内容 合同条款号 约定内容 备注 1 项目经理 1.1.2.4 姓名： 2 工期 1.1.4.3 日历天 3 缺陷责任期 1.1.4.5 4 承包人履约担保金额 4.2 5 分包 4.3.4 见分包项目情况表 6 逾期竣工违约金 11.5 元/天 7 逾期竣工违约金最高限额 11.5 8 质量标准 13.1 9 价格调整的差额计算 16.1.1 见价格指数权重表 10 预付款额度 17.2.1 11 预付款保函金额 17.2.2 12 质量保证金扣留百分比 17.4.1 质量保证金额度 17.4.1 …… …… 备注：投标人在响应招标文件中规定的实质性要求和条件的基础上，可做出其他有利于招标人的承诺。此类承诺可在本表中予以补充填写。 投标人（盖章）： 法人代表或委托代理人（签字或盖章）： 日期： 年 月 日 二、法定代表人身份证明 投 标 人： 单位性质： 地 址： 成立时间： 年 月 日 经营期限： 姓 名： 性 别： 年 龄： 职 务： 系 （投标人名称）的法定代表人。 特此证明。 投标人： （盖单位章） 年 月 日 四、投标保证金 （招标人名称）： 鉴于 （投标人名称）（以下简称“投标人”）参加你方 （项目名称） 标段的施工投标， （担保人名称）（以下简称“我方”）受该投标人委托，在此无条件地、不可撤销地保证：一旦收到你方提出的下述任何一种事实的书面通知，在7日内无条件地向你方支付总额不超过 （投标保函额度）的任何你方要求的金额： 1．投标人在规定的投标有效期内撤销或者修改其投标文件。 2．投标人在收到中标通知书后无正当理由而未在规定期限内与贵方签署合同。 3．投标人在收到中标通知书后未能在招标文件规定期限内向贵方提交招标文件所要求的履约担保。 本保函在投标有效期内保持有效，除非你方提前终止或解除本保函。要求我方承担保证责任的通知应在投标有效期内送达我方。保函失效后请将本保函交投标人退回我方注销。 本保函项下所有权利和义务均受中华人民共和国法律管辖和制约。 担保人名称： （盖单位章） 法定代表人或其委托代理人： （签字） 地 址： 邮政编码： 电 话： 传 真： 年 月 日 备注：经过招标人事先的书面同意，投标人可采用招标人认可的投标保函格式，但相关内容 不得背离招标文件约定的实质性内容。 后附投标保证金递交凭证 附件一： 关于以现金（或支票）形式递交投标保证金的承诺书 致：国信招标集团股份有限公司： 我方在贵公司组织的 （项目名称） （招标编号： ）中参加投标。我方在此承诺，我方保证以现金（或支票）形式递交的投标保证金从我方基本账户中转出，如我方递交的投标保证金未从基本账户转出，我方愿承担由此产生的一切后果。 特此承诺！ 投标人名称（盖章）： 法定代表人 或授权委托代理人（签字盖章）： 日期： 五、已标价工程量清单 说明：已标价工程量清单按第五章“工程量清单”中的相关清单表格式填写。构成合同文件 的已标价工程量清单包括第五章“工程量清单”有关工程量清单、投标报价以及其他说明的 内容。 目 录 第一章 施工部署 1.1编制说明 8 1.2工程概况 8 1.3现状排水概况 9 1.3.1现状雨水 9 1.3.2现状污水 9 1.3.2现状污水 9 1.4工程特点 9 第二章 施工部署 2.1施工准备 10 2.2项目管理机构图 11 2.3施工力量组织 11 2.4建立现场协调会制度 12 第三章施工总体规划 3.1施工总体规划原则 13 3.1.1确保工期原则 13 3.1.2安全第一原则 13 3.1.3质量优良原则 13 3.1.4文明施工和环境保护原则 13 3.1.5布置经济合理原则 13 3.1.6技术先进原则 13 3.1.7科学管理、合理配置原则 14 3.1.8服从协调、顾全大局原则 14 3.2施工总体目标规划 14 3.2.1施工质量目标 14 3.2.2施工安全目标 14 3.2.3环保及文明施工目标 14 第四章施工总进度计划 4.1编制依据与原则 15 4.1.1编制依据 15 4.1.2编制原则 15 4.1.3 编制说明 16 第五章施工总平面布置及施工方法和措施 5.1施工布置原则 17 5.2施工场地布置 17 5.3施工总平面管理 17 5.4施工方法及措施 18 5.4.1 施工工序 18 5.4.2主要施工工艺和施工技术措施 19 第六章 安全文明施工 6.1安全文明施工 58 6.1.1承包人的安全保护责任 58 6.1.2劳动保护 59 6.1.3照明安全 59 第七章环境保护和水土保持 7.1说明 59 7.1.1范围 59 7.2承包人责任 60 7.3引用的法律法规和标准 60 7.4主要提交件 60 7.4.1环境保护及水土保持措施 60 7.4.2完工验收资料 61 7.5环境保护 61 7.5.1生活供水及生活废水处理 61 7.5.3混凝土系统废水处理 61 7.5.4机修及汽修系统废水处理 62 7.5.5空气污染控制 62 7.5.6交通废气与粉尘的消减 63 7.5.7噪声污染控制 64 7.5.8固体废弃物处理 65 7.5.9施工弃渣 65 7.5.10有毒有害和危险品 65 第一章 综合说明 1.1编制说明 哈尔滨市松花江北岸堤防防汛抢险通道工程道桥及管理用房工程施工招标文件。 哈尔滨市松花江北岸堤防防汛抢险通道工程道桥及管理用房工程施工图纸。 国家现行城镇道路、给水排水管道工程施工与验收规范及质量检验评定标准。 1.2工程概况 哈尔滨市松花江北岸堤防防汛抢险通道工程位于黑龙江省哈尔滨市松花江干流北岸，跨越松北和呼兰两个区。工程西起松北万宝堤肇东界，东至大顶子山航电枢纽，全长约101km，其中呼兰河以西段长42.93km，呼兰河以东段长58.09km。本工程建设是提高堤防防汛抢险能力，满足城市开发建设，沟通城市交通网络，提高城市防洪标准，恢复生态及环境治理，促进沿江产业带开发，带动旅游产业和提升土地价值，实现各项城市规划和快速发展的必要措施。工程内容包括：抢险道路工程、堤防工程和滨江水生态修复保护示范等。 工程以现有松北堤防为基础，堤路结合，通过加宽加固现有防洪堤实现。道路等级为城市主干道1级。路基（堤防）洪水标准为呼兰河以西100年一遇，呼兰河以东50年一遇，相应堤防工程等级为呼兰河以西1级，呼兰河以东2级。 本工程设计堤路总长101.02km。呼兰河以西总长42.93km，其中王万铁路以西为双向2车道，路面总宽17m，长5.44km；王万铁路至西四环为双向4车道，路面总宽27m，长3.9km；西四环至东四环为双向6车道，路面总宽35m，长20.31km；三家子段为双向6车道，路面总宽33m，长13.27km。呼兰河以东总长58.09km，道路总宽24m，路面远期为双向4车道，近期实施2车道。 工程沿线与多个公路、铁路、河湖及泵闸交叉，其中与王万铁路、西三环路、滨州铁路（含新建哈奇客专）、松浦大桥、滨北铁路（含新滨北公铁两用桥）、东四环路交叉处采用下穿方式，与西四环（绕城高速）、松北大道交叉处采用简单桥梁上跨方式。其中，西四环跨线桥长471.5m，宽30m；松北大道跨线桥长391.5m，宽2x12.75m；王万铁路下穿通道总长506.25m，宽27m；滨州铁路箱涵长27.6m，宽33m；东四环地道总长620m，宽33m；其余下穿采用简单路面下沉方式。在后关陡崖段，抢险通道与公家沟、泉眼沟两个排水沟槽交叉，在沟槽位置设置桥梁，其中公家沟桥梁跨径为5x25m，宽24.5m，泉眼沟桥梁跨径为3x30m，宽24.5m。另外，沿线受工程影响的引排水泵闸等穿堤建筑物有6座，均按“原拆原建”原则进行改建，其中呼兰河以西改建排水涵闸2座，呼兰河以东改建排水涵闸4座，新建排水涵闸28座。 工程沿线在道路隔离带、内外边坡、外侧消浪平台、内侧压渗平台及内外护堤地进行绿化和景观布置，并设置多个景观节点。 本标段位于松北区，桩号范围为k-017.67-K4+100，总长4.11767km，工程内容主要包括堤防工程、道路工程及穿堤建筑物。 1、机动车道部分： 面层： 4厘米（AC—13C) 细粒式SBS改性沥青混凝土 5厘米（AC—20C）中粒式SBS改性沥青混凝土 7厘米（AC—25C）粗粒式沥青混凝土路 基层： 20厘米二灰碎石 20厘米三灰碎石 底基层： 20厘米二灰土 2、非机动车道 面层： 4厘米（AC—13C) 细粒式SBS改性沥青混凝土 6厘米（AC—20C）中粒式改性沥青混凝土 基层： 15厘米二灰碎石 15厘米三灰碎石 底基层： 20厘米二灰土 3、人行道部分： 人行道块料铺设 3、排水部分：含主管道、检查井、支管、过路管 第二章 施工部署 2.1施工准备 为了确保本工程优质、高速、安全、低耗、圆满地完成合同规定的各项指标，根据本工程特点，做好施工前准备工作，科学组织，精心安排、计划在先，保证施工中各项工作的顺利开展。 1、施工前组织有关单位做好现场交接工作，布设施工用电线路，用水管线和临建设施。 2、做好图纸会审工作，组织工程技术人员认真熟悉图纸，领会设计意图，全面掌握施工图纸内容，检查多专业管线的位置是否正确，提出方便施工的合理化建议。 3、根据本工程的具体情况，编制切实可行的单项施工工艺措施和施工方案，重点阐明重要项目的施工方法、施工工艺、工程进度安排、劳动力组织、质量及安全保证措施，以利于有效地指导现场施工。 4、做好技术交底工作，在工程开工前，公司总工程师组织质检部、工程技术部向项目经理部进行技术交底，内容是施工组织设计等，项目技术负责人再根据进度计划向施工员和作业班组交底，重点放在施工方案、技术措施、作业指导、工艺标准、安全措施等方面，交底必须细致齐全，并应结合具体操作部位、关键部位和施工难点的质量要求，操作要点，安全要求等进行详细的交底。 5、及时编制施工预算，充分反映工程所需的各种费用，材料、劳动力等，有效指导进度计划、材料计划、劳动力安排、竣工决算和经济分析等工作的开展。 6、认真做好材料的计划采购准备，编制各项材料计划，对多种材料的采购，入库、保管和出库，制定完善的管理方法，同时加强防盗和防火管理。 项目经理 道路施工队 强、弱电施工队 2.2项目管理机构图 技术负责我人 预结算组 资料组 材料设备组 质安组 施工组 给、排水施工队 生产工人人 2.3施工力量组织 根据工期要求配备足够的施工力量，合理分工，科学管理，具体配备如下： 1、土方施工队：主要负责道路挖填土方工程、管道沟槽土方开挖和回填工程的施工。 2、路面施工队：主要道路水泥稳定基层、基层和路面工程和人行道及附属设施工程的施工。 3、管道施工队：主要负责排水管道工程的施工。 2. 4建立现场协调会制度 工程开工后，除了参加业主组织的协调会外，项目经理部每周还必须组织召开一次内部生产调度会，根据业主安排和现场情况，布置、检查、协调工程施工进度、质量、安全、文明施工以及物资供应等事宜，及时解决和处理影响工程质量，施工进度和施工安全所存在问题。 第三章施工总体规划 3.1施工总体规划原则 3.1.1确保工期原则 此项工程的制定均以确工期为基础，科学合理安排施工程序，尽力避免施工干扰，抓好项目接口的工序衔接，组织投入技能高、经验丰富的专业技术人员、技术工人和足够数量、性能优良的成龙配套的施工设备，实施高强度机械化施工，保证各阶段工程施工形象进度及总工期目标的实现。 3.1.2安全第一原则 坚持“科学管理、诚信守法、安全健康、持续改进”的方针，按GB/T28001：2001标准建立职业健康安全管理体系。施工中充分考虑地质、地形、等气象条件及其它影响施工安全的影响因素，制定出技术可靠、确保安全的施工方案。在确保安全的前提下进行各项工作，确保安全目标的实现。 3.1.3质量优良原则 严格按施工规范和设计要求制定质量保证技术措施，施工中始终贯彻质量方针，并按GB／T19000-ISO9001标准建立健全质量管理体系，确保质量目标的实现。 3.1.4文明施工和环境保护原则 我局环保和文明施工追求的目标是“科学管理、诚信守法、注重环保、持续改进”。本工程施工中，我公司将从施工布置、施工组织、施工程序安排、施工通风、施工排水、施工设备配置、施工工艺等多方面充分体现环保和文明施工目标，制定切实可行的措施确保贯彻执行各项劳动保护和安全文明施工的法律法规，改善劳动条件，保障作业人员的健康和安全。充分响应招标文件有关环境保护和水土保持的规定，坚持“以防为主、防治结合、综合治理、化害为利”的原则，按GB/T24001-2004 idt ISO14001：2004标准建立环境管理体系，保证环境保护和水土保持目标的实现。 3.1.5布置经济合理原则 施工总布置设计充分利用发包人提供的条件，并结合施工交通、场区地形、地质条件等合理布置施工道路及临时设施，在满足施工要求的前提下，节约用地、合理布局。 3.1.6技术先进原则 针对工程施工的重点及难点，择优选择最佳施工方案，积极采用先进的施工技术和施工工艺，提高机械化程度、完善机械化配套水平、组织流水施工作业，加快施工进度，努力提高技术经济效益。 3.1.7科学管理、合理配置原则 本工程施工做到统筹安排、合理计划、科学组织，做好施工资源的综合平衡，做到“均衡生产，文明施工，科学管理”。施工中将根据工程规模、工期，施工强度要求，组织机械化作业，施工主导设备选用性能优良的进口设备，辅助设备选用优良的国产设备，提高使用效率。 3.1.8服从协调、顾全大局原则 为确保施工目标的实现，我公司将顾全大局，服从发包人、监理人的统一协调指挥，处理好本标工程与其它标段施工之间的关系，发掘内部潜力消化施工干扰，并尽力为他人提供方便，充分发扬互助互让、团结协作的精神，共同完成工程施工任务。 3.2施工总体目标规划 3.2.1施工质量目标 本工程的质量目标为：单元工程合格率100%，工程优良率90%以上，杜绝质量事故。为实现质量目标，制定如下工程质量控制标准和指标： （1）所有隐蔽工程为发包人质检部门验收合格。 （2）施工过程当中，单元（单项）工程一次验收合格率保持100%。 （3）专项工程施工合格率100%。 3.2.2施工安全目标 本工程安全目标如下： （1）不发生特、重大事故及火灾事故； （2）不发生重大人身伤亡事故； （3）不发生重大设备损坏事故； （4）不发生工程质量事故； （5）不发生环境污染事件； （6）在本工程施工中，将全面实行GB/T28001-2001标准，做到过程受控。 3.2.3环保及文明施工目标 （1）在合同实施的同时，同步实施相应的环保措施，预防污染，保护环境，规范施工，持续发展； （2）降低资源消耗，减少或杜绝向土资源排放污染物质，使施工现场各项环保指标达到国标和地方标准、满足合同要求。 （3）在保证进度、质量、安全、环保的前提下，倡导文明施工，做到施工现场整洁有序，施工标志齐全美观，施工工艺科学合理，推行程序化、标准化作业，施工作业人员一律采用挂牌上岗，争创文明施工工地。 第四章施工总进度计划 4.1编制依据与原则 4.1.1编制依据 （1）哈尔滨市松花江北岸堤防防汛抢险通道工程道桥及管理用房工程招标文件； （3）现场勘查获得的资料和我公司施工经验及实力； （4）施工主导设备生产率根据现行定额，结合我公司在类似工程中的使用经验和本标工程施工特点进行调整，同时留有一定富余； （5）投标技术文件所确定的施工方案和施工组织设计； 4.1.2编制原则 根据本合同条款对工程的工期要求及工程的施工特点和我公司丰富成熟的施工经验，施工进度编制遵循以下原则： （1）完全响应招标文件中规定的总工期和各控制性工期要求，并严格按照招标文件及其补充通知要求满足工程的整体施工计划的要求。 （2）根据施工组织设计方案和各项目施工特点，合理编制施工进度，紧紧围绕关键线路组织施工，在确保关键线路节点工期的同时，求得总进度协调进展。 （3）根据工人的施工熟练水平、机械化程度、合理安排多工作面、多工序间的平行交叉作业及工序衔接关系，达到提高工作效率和有效利用机械设备，尽量缩短整个工程的工期。 （4）采用先进的机械施工方案，提高生产效率，加快工程施工进度，缓解工期压力，安排进度计划采用适中的施工强度指标，对不可预见因素有充分回旋余地，并在施工中力求均衡生产，文明施工。 （5）在进度安排时，兼顾各个工作面，尽量做到既互不影响施工，减少干扰，又要做到均衡施工，同时还要考虑质量、安全、气象和水文等诸多因素的影响，综合各方面的因素，全面地考虑进度安排，使施工进度安排得科学、合理。 （6）精心规划好现场施工，通过施工进度及施工强度的合理安排，在确保控制性工期的前提下，力求做到各单项工程之间的协调统一。 （7）在满足施工进度和施工强度的前提下，简化现场布置，压缩临时工程量。 （8）在控制性进度的约束下，不断优化各分项工程的施工程序和施工方法，合理利用资源，尽量做到均衡生产，减小资源不合理的占用和损耗。 （9）关键线路上项目采用动态管理，对为保障关键线路顺利实施的工作安排充裕的时间，对工程中不可预见的因素留有余地，保证设备物资的完好率及拥有量。 4.1.3 编制说明 根据招标文件要求，考虑到天气及其它意想不到的施工干扰，编制计划时按原定工期的85%考虑为实际施工时间。具体详见施工总进度计划横道图。资源主要为相应项目的实物工程量。投入的人力、物力及财力资源详见其它章节 第五章施工总平面布置及施工方法和措施 5.1施工布置原则 根据本工程施工招标文件、图纸及施工环境、工程的特点等并结合工地现场情况，工程施工布置按以下原则进行。 （1）依据招标文件、业主提供场地情况、现场道路情况及有关规范进行布置。 （2）施工场地及营地进场后依据招标文件及实际情况对进行合理修改布置。 （3）根据本工程规模、施工进度计划、高峰期施工人数，结合现场实际，在现场红线用地范围内和少部分红线外布置生产临时设施、生活临时设施、临时道路以及施工和生活用水、用电管线。 5.2施工场地布置 施工临时设施设详见施工总平面布置图。 5.3施工总平面管理 1、 为了减少各种材料的二次转运，有计划地组织现场平面及立体交叉作业，最大限度地利用场地，提高劳动生产率，真正做到安全生产和文明施工，本工程的施工平面管理工作，由项目付经理负责，实行分片包干管理，责任到人，未经同意，任何人不得随意更改。 2、 项目经理部是现场施工生产的指挥中心，现场办公室内要布置工程进度计划图表、劳动力调配、晴雨表、单位工程质量目标规划表、管理机构图等图表。 3、 凡进场的材料、设备必须按施工总平面布置图指定位置堆放整齐，不得随意乱放，施工现场的水准点和里程桩控制点要有明显的标记，并切实做好保护工作。 4、 进出入口设值班门卫并张挂出入制度、场容管理条例、工程概况和安全纪律牌，教育工人维持良好的施工秩序和劳动纪律。 5、 施工现场设专职保安人员，无关人员禁止进入现场。 5.4施工方法及措施 5.4.1 施工工序 整个工程施工顺序按照先深后浅、先地下后地面，先主体后附属的原则施工。 5.4.2主要施工工艺和施工技术措施 5.4.2.1 排水工程 1、管材及施工方法 300mm≤d≤800mm的管道采用一级钢筋混凝土承插口管，全线采用开槽施工。 （1）施工工艺流程图 施工准备 测量放样 基坑开挖 检查标高 加深开挖 砂石垫层 轴线坡度调整 安管 接口 检查井砌筑 雨水管免闭水试验收验验 回填 （2）施工方案 1）测量放线 ①进行施工放样测量，定出管道中线及井位置并定出水准基准点作为整个工程的控制点。每次测量均要闭合，严格控制闭合误差。 ②井面标高严格按照设计提供的数据，施工时严格控制标高。 2、沟槽开挖 （1）沟槽开挖前应要求各有关管线部门提供地下管线情况，并结合人工开挖勘察，确认无误后方可进行施工。当发现管线位置后应做好清晰的标志以保护好地下管线。 （2）本雨水管道工程主要采用放坡施工，坡度均为1：1或1：1.5，如地质条件改变,发现部份土质变差，及地下水丰富时，需采用疏撑支护。 （3）排水管沟土方开挖及运输。 1）挖掘机械采用1方斗容量的挖掘机，运输土方利用10T的自卸汽车配合。 2）开挖前设置探坑，以摸清地下管线的情况，探坑每20m一道，深度不少于2m，管线复杂或情况不明时加密探坑，探出的地下管线必须请管线的业主单位至现场进行确认和交底，同时请管线的业主单位对管线保护方面等内容对我施工单位的施工进行指导，作好保护措施。 3）为加快工程进度，沟槽开挖及其它土方工程都以挖掘机施工为主，如有地下管线路段则只能用人工开挖，而挖到距设计标高20-30cm后由人工检平，避免超挖、扰动土基。需转运的土方采用自卸汽车运土。 4）基坑开挖时，多余的弃土随挖随运走，以减少占用场地影响施工和交通。 5）基坑开挖分层、分段依次进行,层层下挖。 6）基坑开挖后如发现钢板桩之间出现错位，应马上用沙包或木板进行填塞，以防止淤泥、流砂涌出，掏空钢板桩背后的土体。 7）基坑开挖至接近底部时，留有一定厚度的保护层，一般0.2-0.3m，以保证不造成基底超挖，在基底底部施工前，分块依次挖除该层保护层。 8）若发生基底超挖的情况，采取回填碎石、砂，并灌水夯实的措施。 9）当发现基底地质情况与设计不符合时，会同设计、业主及监理等相关单位及时进行研究处理。基坑开挖完成后，采用静力触探进行地基承载力检测，检测合格才能进行垫层的施工。当基底地基承载力未能满足设计要求时，可采用施打松木桩等方法进行软基处理。 10）出现局部超挖或发生扰动的情况时，用碎石将超挖（或扰动）部分进行换填。 11）将沟底的松散土、淤泥等杂物清除干净，沟底不浸水。 12）沟槽开挖完成应进行自检，自检合格后应马上通知监理进行检查验收，验收合格后方能进入下一工序的施工。 3、管道基础 管道基础采井两侧第一个管道接口处和每隔约12m处得管道接口处设变形缝一道，缝宽30mm，用120度、180度混凝土基础，镶缝材料选用油浸木丝板。砼基础在检查必须夯实平整。若有超挖应回填级配砂石并铺垫细砂找平，以保持原有的密实度。 4、管道安装： （1）接口前，应确认橡胶圈安放位置及插口深度。先将承口内壁清理干净，并在承口内壁及插口橡胶圈上涂抹润滑剂（硅油等）。 （2）管道使用橡胶圈连接： 1）检查管材、管件及橡胶圈质量。 2）清理干净承口内橡胶圈沟槽、插口端工作面及橡胶圈，不得有土或其它杂物。 3）将橡胶圈正确安装在承口的橡胶圈沟槽区中，不得装反或扭曲，为了安装方便可先用水浸湿胶圈，但不得在橡胶圈上涂润滑剂安装。 4）橡胶圈连接的管材在施工中被切断时，须在插口端另行倒角，并应划出插入长度标线，然后再进行连接。最小插入长度应符合相关规定。切断管材时，应保证断口平整且垂直管轴线。 5）用毛刷将润滑剂均匀地涂在装嵌在承口处的橡胶圈和管插口端外表面上，但不得将润滑剂涂到承口的橡胶圈沟槽内；润滑剂可采用V 型脂肪酸盐，禁止用黄油或其它油类作润滑剂。 6）将连接管道的插口对准承口，保持插入管段的平直，用手动葫芦或其它拉力机械将管一次插入至标线。若插入阻力过大，切勿强行插入，以防橡胶圈扭曲。 7）用塞尺顺承插口间隙插入，沿管圆周检查橡胶圈的安装是否正常。 （3）下管可用非金属绳索系住管身两端，保持管身平衡均匀溜放至沟槽内就位，严禁浆管材由槽顶边直接滚入槽底，另外也不得串心吊装。 （4）波纹管铺设时先用经纬仪找出管道的中心线再用水准仪测出其相应高程。管口对接后，应复核管道高程和中轴线。为确保位置准确，可沿管道周围每2米设一定位木桩，直至回填土达到管顶以上10cm再将定位桩拔出。 5、管道与检查井间接口 （1）管道与砖砌检查井相连采用中介层法，即在管道与井壁相接部位的外表面预先用高密度聚乙烯粘结剂、粗砂做成中介层，然后用水泥砂浆砌入检查井的井壁内。中介层的做法：先用棉纱将管壁的表面清理干净，然后均匀地涂上一层高密度聚乙烯粘结剂，紧接着在上面撒一层干燥的粗砂，固化10～20min，即形成表面粗糙的中介层。中介层的长度视管道砌入检查井内的长度而定，一般为0.24cm。 （2）管与井壁砌体四周接触处用1：2水泥砂浆填满。水泥砂浆厚度大于管材厚度1～2cm。 6、检查井砌筑 检查井井框、盖采用可调式重型球墨铸铁井框盖。 （1）砌筑井前必须将基础面先洗涮干净，并定出中心点，划上砌筑位置及标出砌筑高度，便于操作人员掌握。 （2）砌筑检查圆井应挂线校核井内径及圆度，收口段高度应事先确定，可按规定每皮砖缩入2cm，即每圈缩入4cm计算，砌一皮砖必须检查一次，看有无偏差。圆井井身及其收口段，必须避免上下层砖对缝。 雨水检查井、取样井内壁用1：2水泥砂浆批荡2cm，井底设置流槽。 7、回填 （1）管道安装合格后立即回填，回填材料采用石屑，用水分层冲实，密实度达到95%以上。 （2）回填分两次进行，第一次采用人工回填，从管底基础部位开始，沿管身两侧同时对称回填并夯实，回填至管顶30cm左右。第二次用机械辅助回填至设计标高，填至管顶50cm左右。管顶50cm以上的回填施工，由于施工时是雨季，施工工期紧，可根据现场情况回填石屑至路基底，由施工单位根据实际情况报知业主、监理。 （3）回填完成后再拔除钢板桩。 钢板桩的施工方法及措施： 1）开工前依据管道中轴线测放出基坑两侧边线的具体位置，并用白石灰线标识，确定钢板桩施打的位置线，用地质雷达探测基槽施工边线以内的地下管线位置和高程，并在管线位置外打桩或用灰线标识清楚。 2）施工钢板桩前，先对材料进行检查、分类、编号、矫正桩体。 3）为保证钢板桩能垂直打入和板桩墙面平直，先制安工字钢围檩，高度约离地面50cm，然后才用吊车将钢板桩吊至桩位处施打。 4）打桩方法：打桩时先用吊车把钢板桩吊起就位，让其凭自重入土，竖起稳定后，再用吊车吊起振动锤夹住钢板桩，将桩打到要求的深度。钢板桩施工过程中，为保证钢板桩的垂直度，用两台经纬仪在两方向加以控制。钢板桩之间间隙要小。 5）钢板桩施打时，应采取措施减少施工对原有建筑物、道路、管网的影响。如在施打钢板桩前，先查明地下管网的情况，若遇有地下管线或泄水孔，应跳开该处不打钢板桩，待开挖后，沿缺口两边钢板桩外侧插入钢板挡土。 5.4.2.2 污水管道工程施工 污水管道采用一级钢筋混凝土承插口管。 1、工艺流程 沟槽开挖→施工排水→管道基础施工→管道安装→管道闭水试验→回填 2、施工方法 （1）沟槽开挖： 沟槽断面型式分为直壁型、放坡开挖型和复合型三种。 （2）沟槽开挖 1）沟槽开挖前应要求各有关管线部门提供地下管线情况，并结合人工开挖勘察，确认无误后方可进行施工。当发现管线位置后应做好清晰的标志以保护好地下管线。 2）本工程明挖段污水管道，根据现场环境、槽深、地下水位、土质、施工设备以及季节因素决定。沟槽开挖时应保证两侧土体稳定，以确保“管—土共同作用”条件。严格控制槽底高程，不得超挖或扰动基面。 本工程明挖段污水管道坡度均为1：1或1：1.5，如发现部份土质变差，及地下水丰富时，需采用疏撑支护。 （1）、开工前依据管道中轴线测放出基坑两侧边线的具体位置，并用白石灰线标识，确定钢板桩施打的位置线，用地质雷达探测基槽施工边线以内的地下管线位置和高程，并在管线位置外打桩或用灰线标识清楚。 （2）、施工钢板桩前，先对材料进行检查、分类、编号、矫正桩体。 （3）、为保证钢板桩能垂直打入和板桩墙面平直，先制安工字钢围檩，高度约离地面50cm，然后才用吊车将钢板桩吊至桩位处施打。 （4）、打桩方法：打桩时先用吊车把钢板桩吊起就位，让其凭自重入土，竖起稳定后，再用吊车吊起振动锤夹住钢板桩，将桩打到要求的深度。钢板桩施工过程中，为保证钢板桩的垂直度，用两台经纬仪在两方向加以控制。钢板桩之间间隙要小。 （5）、钢板桩施打时，应采取措施减少施工对原有建筑物、道路、管网的影响。如在施打钢板桩前，先查明地下管网的情况，若遇有地下管线或泄水孔，应跳开该处不打钢板桩，待开挖后，沿缺口两边钢板桩外侧插入钢板挡土。 2、管道基础 管道基础必须夯实平整。若有
