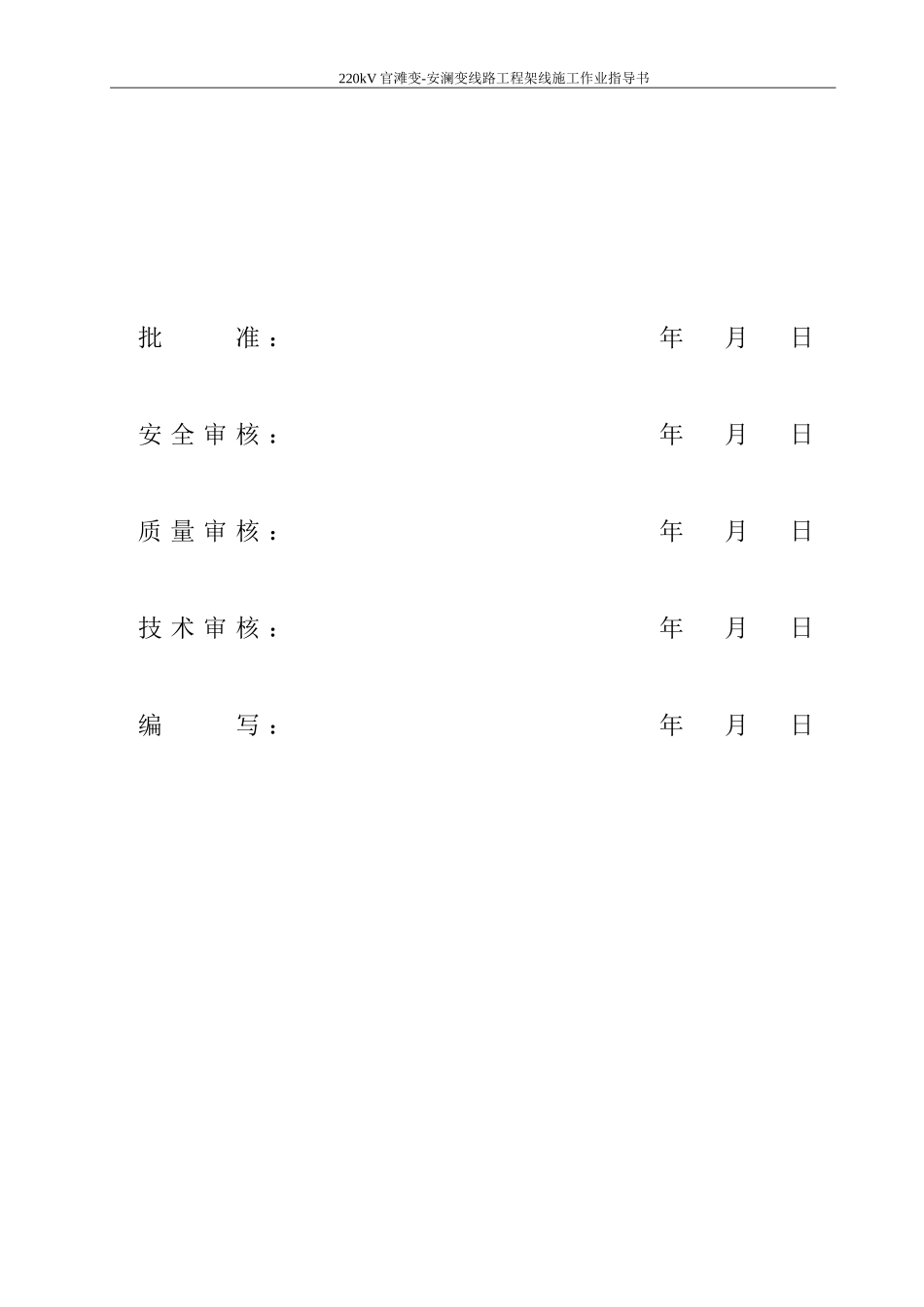

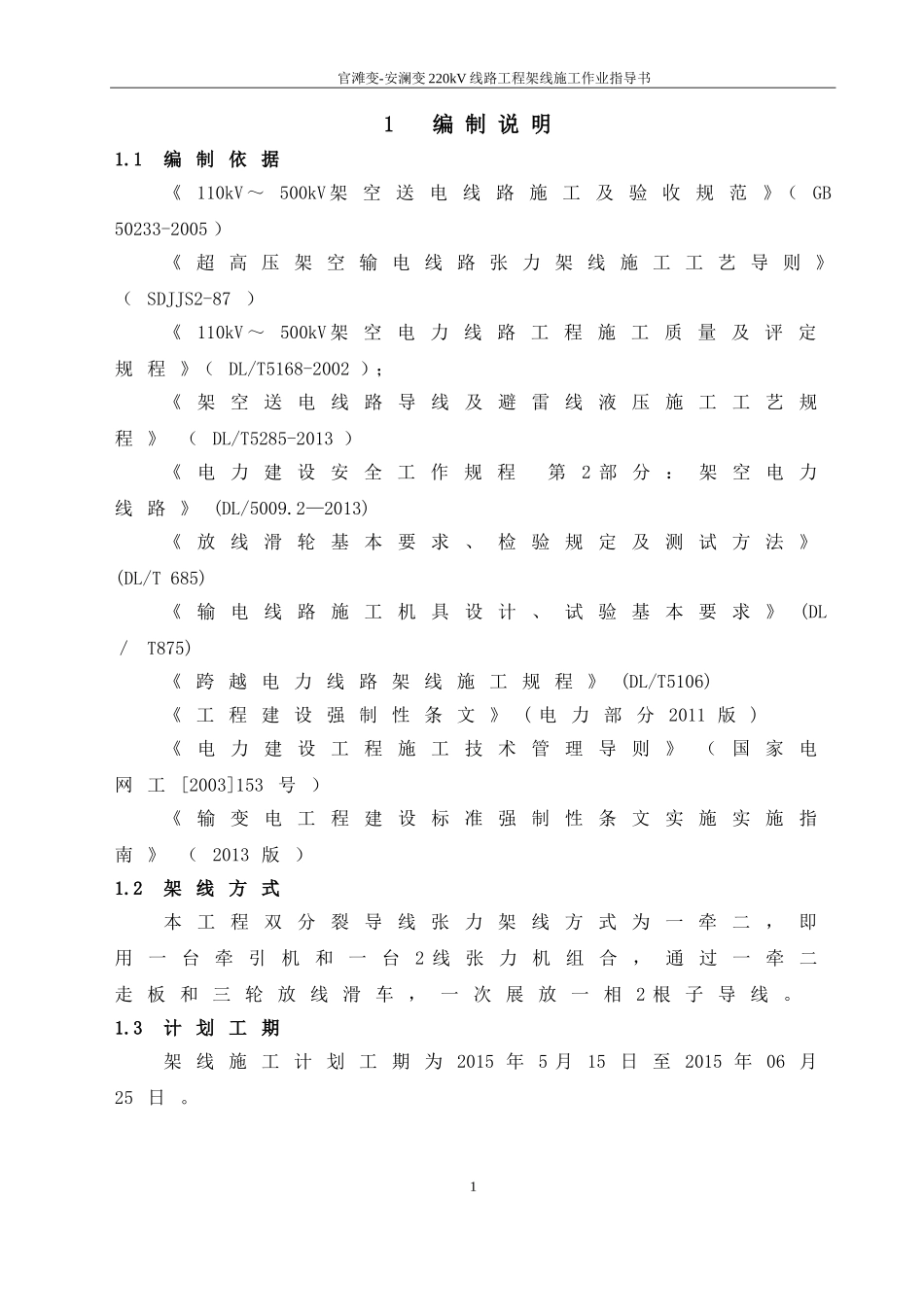

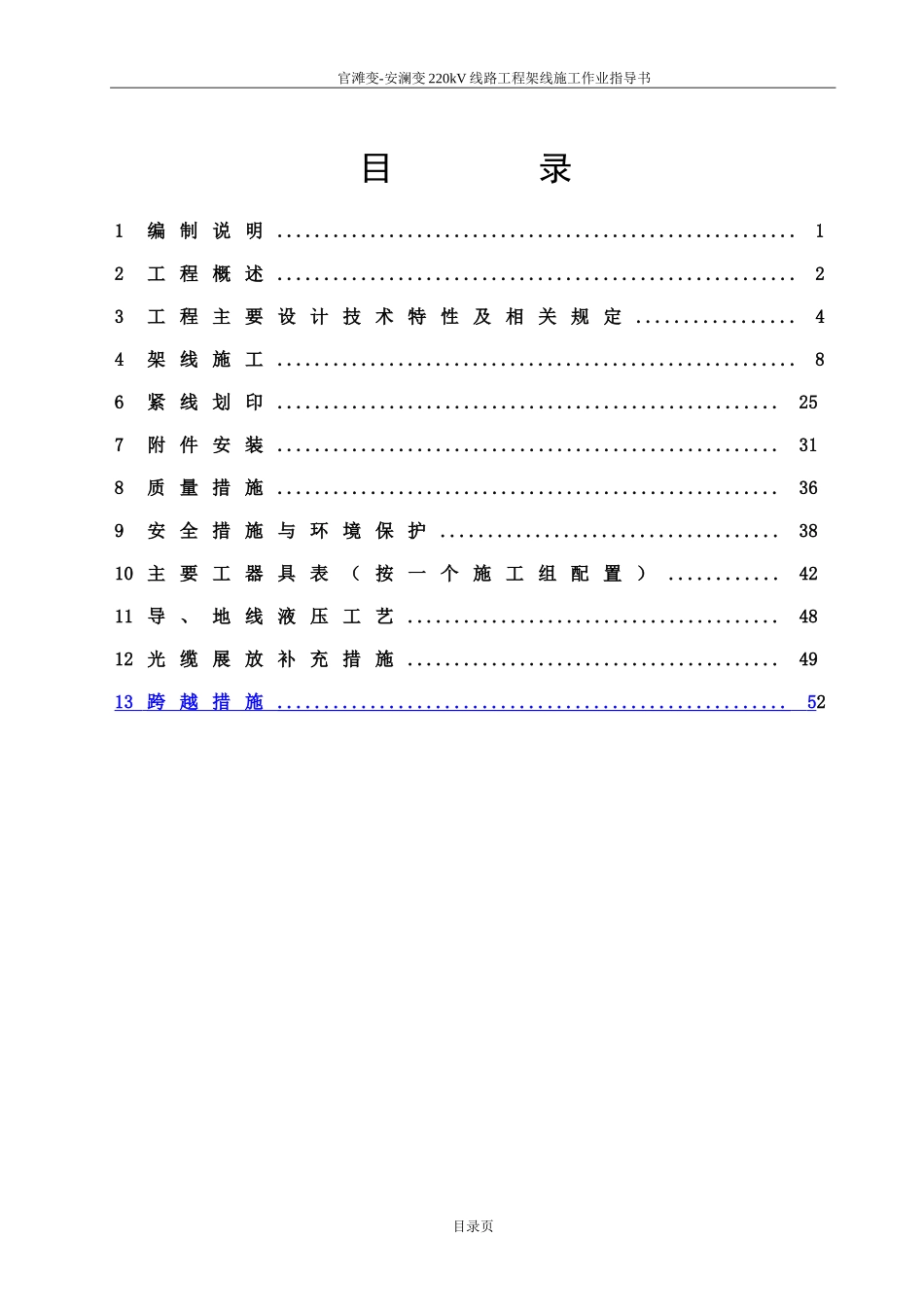

220kV官滩变-安澜变线路工程架线施工作业指导书批准：年月日安全审核：年月日质量审核：年月日技术审核：年月日编写：年月日官滩变-安澜变220kV线路工程架线施工作业指导书目录1编制说明........................................................12工程概述........................................................23工程主要设计技术特性及相关规定.................44架线施工........................................................86紧线划印......................................................257附件安装......................................................318质量措施......................................................369安全措施与环境保护....................................3810主要工器具表（按一个施工组配置）............4211导、地线液压工艺........................................4812光缆展放补充措施........................................4913跨越措施.......................................................52目录页官滩变-安澜变220kV线路工程架线施工作业指导书1编制说明1.1编制依据《110kV～500kV架空送电线路施工及验收规范》（GB50233-2005）《超高压架空输电线路张力架线施工工艺导则》（SDJJS2-87）《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）；《架空送电线路导线及避雷线液压施工工艺规程》（DL/T5285-2013）《电力建设安全工作规程第2部分：架空电力线路》(DL/5009.2—2013)《放线滑轮基本要求、检验规定及测试方法》(DL/T685)《输电线路施工机具设计、试验基本要求》(DL／T875)《跨越电力线路架线施工规程》(DL/T5106)《工程建设强制性条文》(电力部分2011版)《电力建设工程施工技术管理导则》（国家电网工[2003]153号）《输变电工程建设标准强制性条文实施实施指南》（2013版）1.2架线方式本工程双分裂导线张力架线方式为一牵二，即用一台牵引机和一台2线张力机组合，通过一牵二走板和三轮放线滑车，一次展放一相2根子导线。1.3计划工期架线施工计划工期为2015年5月15日至2015年06月25日。1官滩变-安澜变220kV线路工程架线施工作业指导书2工程概述2.1工程简述本工程为官滩变-安澜变220kV线路工程(以下简称“220kV官安线”)，线路始于220kV官滩变东侧220kV构架北起#1、#3间隔，止于220kV安澜变北侧220kV构架东起#4、#5间隔。终勘路径总长度为17.564km...
