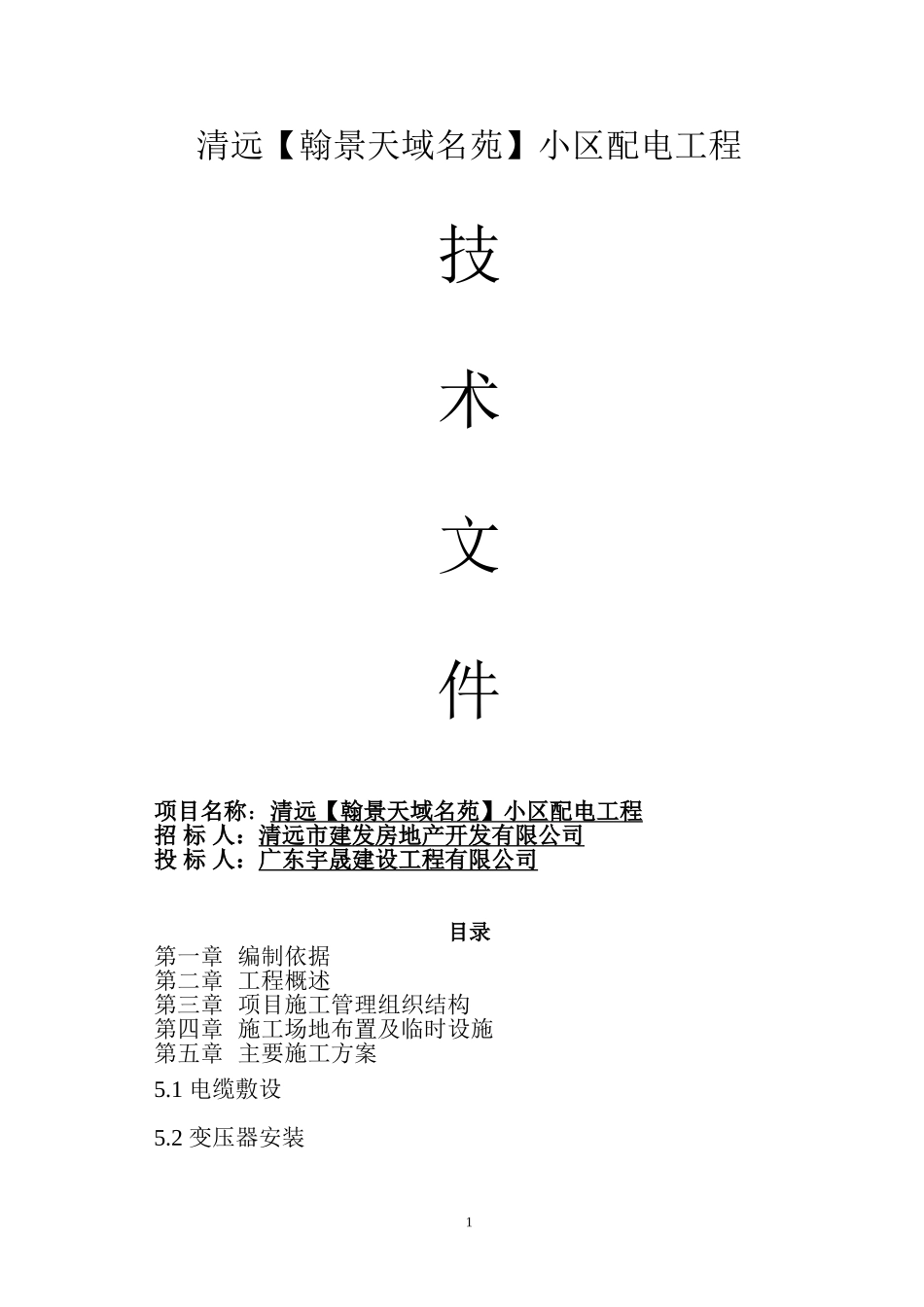

清远【翰景天域名苑】小区配电工程技术文件项目名称：清远【翰景天域名苑】小区配电工程招标人：清远市建发房地产开发有限公司投标人：广东宇晟建设工程有限公司目录第一章编制依据第二章工程概述第三章项目施工管理组织结构第四章施工场地布置及临时设施第五章主要施工方案5.1电缆敷设5.2变压器安装15.3配电装置安装5.4雨季施工措施第六章工期及施工进度计划第七章质量目标保证措施第八章安全保证措施第九章环境保护与文明施工第十章计划、统计和信息管理...........................10.1计划、统计报表的编制与传递.......................10.2信息管理的目标及措施.............................10.3竣工资料及施工纪录的移交.........................第一章编制依据1.1施工组织设计编写的依据1.1.1本工程招标文件、设计资料；1.1.2与土建、电气安装有关的规程、规范、技术标准及国家标准；1.1.3与本工程有关的法律、法规；1.1.4公司《质量手册》、公司质量体系程序及公司《土建施工过程作业指导书》和《电气施工过程作业指导书》；1.1.5原电力部《电力建设安全工作规程》；1.1.6本工程设备材料清册；21.1.7我单位类似工程施工的经验。1.2施工组织设计编写的原则1.2.1保证工程质量1.2.2保证工程进度1.2.3保证安全生产、文明施工、保护环境1.2.4力争节省投资第二章工程概述2.1工程概况2.1.1工程简述清远【瀚景天域名苑】小区配电工程，由清远建发房地产开发有限公司投资建设。本电气工程施工主要包括：1、10KV开关柜：高压进线柜KYN28-12（Z）1台；高压计量柜KYN28-12（Z）1台高压出线柜KYN28-12（Z）5台；直流屏1台;2、10kV干式变压器：3变压器SCB10-800KVA4台；变压器SCB10-630KVA1台;3、GCK低压开关柜：低压进线柜GCK5台；低压出线柜GCK14台；低压补偿柜5台；双电源转换柜1台;4、低压引出电缆：电力电缆ZRJYJV22-1KV-4*300+1*15050米；电力电缆ZRJYJV22-1KV-4*240+1*120815米;电力电缆ZRJYJV22-1KV-4*185+1*95609米；电力电缆ZRJYJV22-1KV-1*95720米;电力电缆ZRJYJV22-1KV-1*50180米;户内热缩型电缆头300㎡2个；户内热缩型电缆头240㎡10个；户内热缩型电缆头185㎡8个；5、10kV高压电缆：电力电缆JYJV22-8.7/15-3*15030米；电力电缆JYJV22-8.7/15-3*70100米；10KV户外热缩型电缆头150㎡2个；10KV户外热缩型电缆头70㎡10个；6、母线槽：4低压封闭式插接母线槽（1600A/4P）42米；低压封闭式插接母线槽(1250A/4P）15米；低压封闭式插接母线槽(600...
