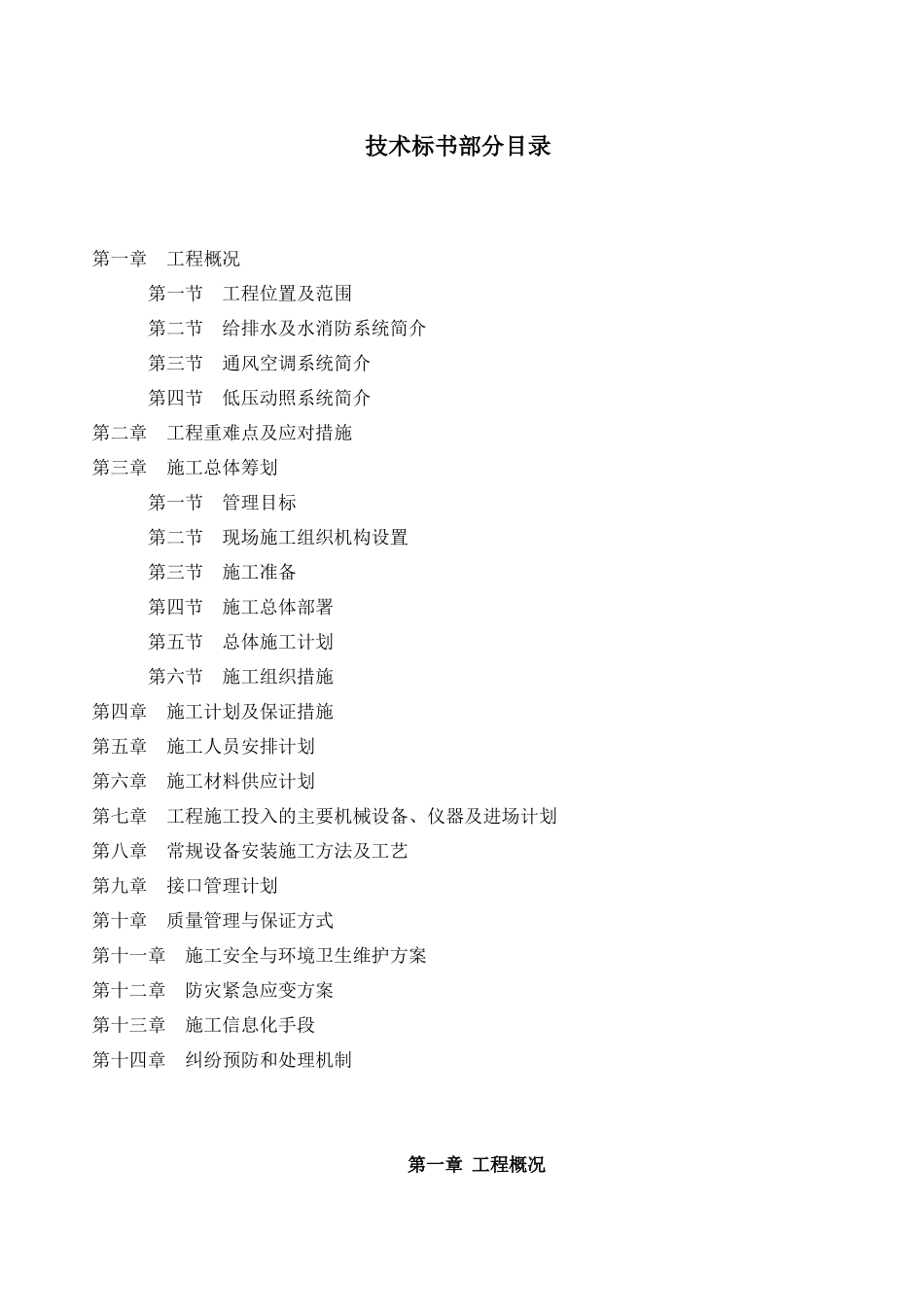

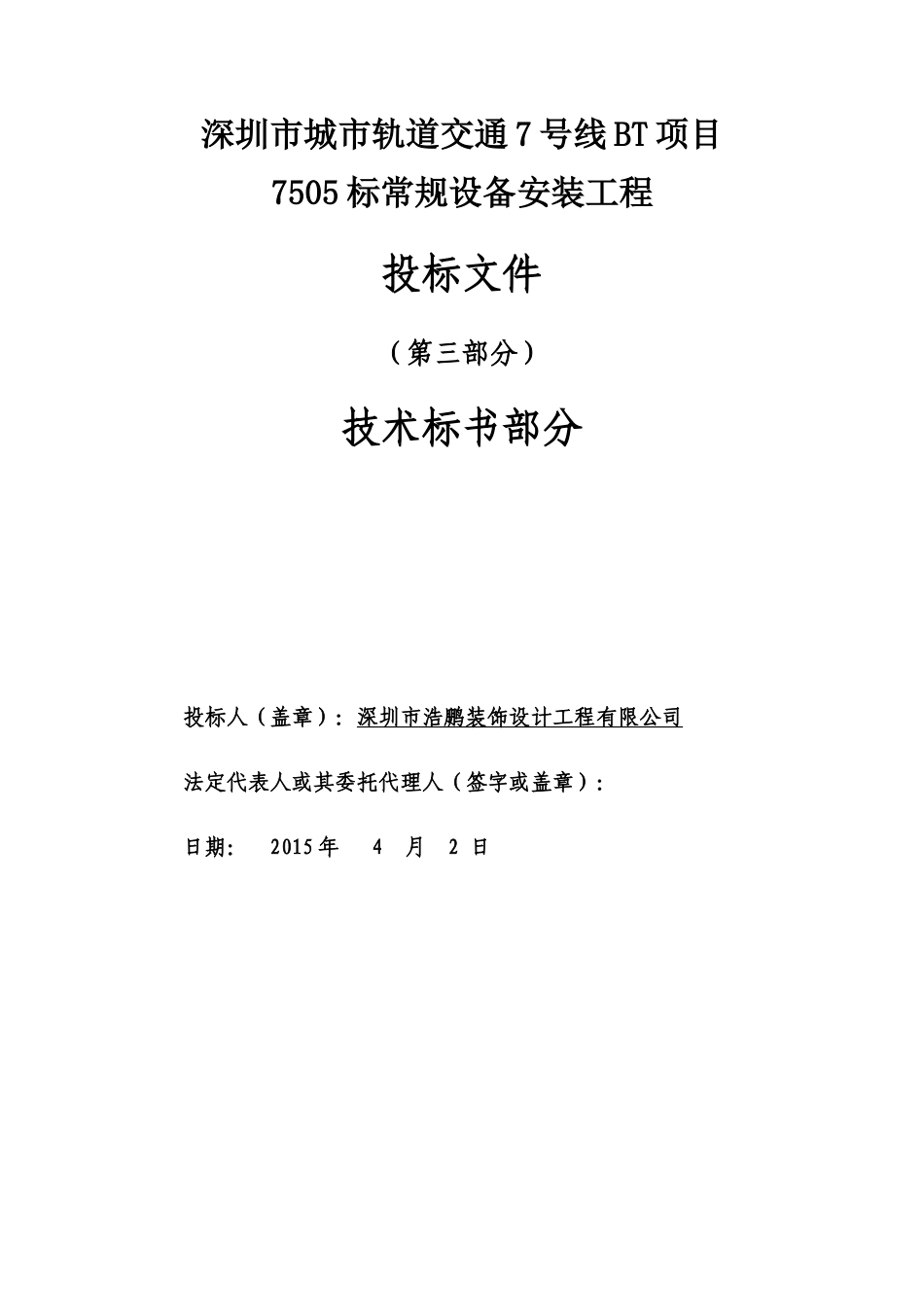

深圳市城市轨道交通7号线BT项目7505标常规设备安装工程投标文件（第三部分）技术标书部分投标人（盖章）：深圳市浩鹏装饰设计工程有限公司法定代表人或其委托代理人（签字或盖章）：日期：2015年4月2日技术标书部分目录第一章工程概况第一节工程位置及范围第二节给排水及水消防系统简介第三节通风空调系统简介第四节低压动照系统简介第二章工程重难点及应对措施第三章施工总体筹划第一节管理目标第二节现场施工组织机构设置第三节施工准备第四节施工总体部署第五节总体施工计划第六节施工组织措施第四章施工计划及保证措施第五章施工人员安排计划第六章施工材料供应计划第七章工程施工投入的主要机械设备、仪器及进场计划第八章常规设备安装施工方法及工艺第九章接口管理计划第十章质量管理与保证方式第十一章施工安全与环境卫生维护方案第十二章防灾紧急应变方案第十三章施工信息化手段第十四章纠纷预防和处理机制第一章工程概况第一节工程位置及范围1、本项目名称：深圳市城市轨道交通7号线BT项目7505标常规设备安装工程。2、本项目的建设地点：深圳市福田区3、本项目的工程概况华强北~华新区间、华新站、华新~黄木岗区间、华强北路地下商业空间常规设备安装工程范围内的通风空调安装、给排水及消防安装、低压动照设备安装。第二节给排水及水消防系统简介地铁车站给排水及消防水系统工程范围。给水从管网接驳采用柔性承插铸铁管，进入站内使用衬塑钢管，丝口连接将给水输送至各点位，给水管道设为枝状管网。压力排水系统包括污水、废水采用热镀锌钢管，丝口连接，均从站台层下废污水泵房由排污设备，潜污泵和密闭式提升器提升至站外分别排入至市政雨水及污水管网。重力排水系统包括，卫生间、地漏、明沟收集生活污水、消防废水、冲洗废水及雨水。采用UPVC管，粘合连接。排至站内的废水泵房和污水泵房。消防水系统从室外市政管网接驳，采用柔性承插铸铁管，进入站内采用内外涂环氧钢管。大于等于DN100卡箍连接其余采用丝口连接，形成环状管网。地下区间系统工程由消防给水及废水泵排水系统组成。区间消防给水水源由两端车站接入采用卡箍连接。给水管网与两端车站给水管网相连形成全线闭合环状管网。区间废水由废水设备潜污泵提升卡箍连接，排至室外进入市政雨水管网。第三节通风空调系统简介地铁通风空调系统（环境控制系统）由车站通风空调系统和区间隧道通风系统组成。1、车站通风空调系统：（1）车站公共区通风空调系统（简称大系统）（2）设备...
