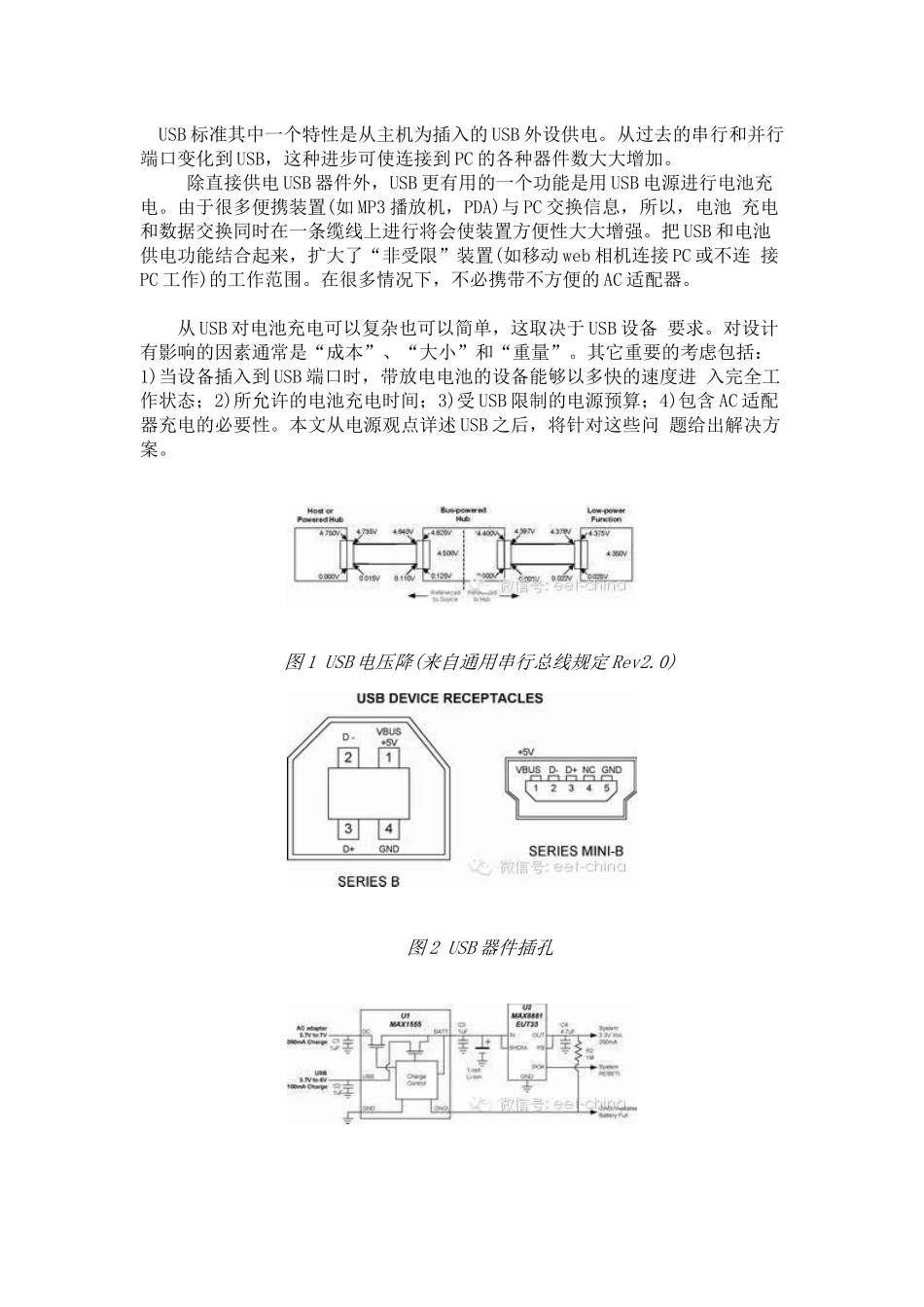

USB标准其中一个特性是从主机为插入的USB外设供电。从过去的串行和并行端口变化到USB，这种进步可使连接到PC的各种器件数大大增加。除直接供电USB器件外，USB更有用的一个功能是用USB电源进行电池充电。由于很多便携装置(如MP3播放机，PDA)与PC交换信息，所以，电池充电和数据交换同时在一条缆线上进行将会使装置方便性大大增强。把USB和电池供电功能结合起来，扩大了“非受限”装置(如移动web相机连接PC或不连接PC工作)的工作范围。在很多情况下，不必携带不方便的AC适配器。从USB对电池充电可以复杂也可以简单，这取决于USB设备要求。对设计有影响的因素通常是“成本”、“大小”和“重量”。其它重要的考虑包括：1)当设备插入到USB端口时，带放电电池的设备能够以多快的速度进入完全工作状态；2)所允许的电池充电时间；3)受USB限制的电源预算；4)包含AC适配器充电的必要性。本文从电源观点详述USB之后，将针对这些问题给出解决方案。图1USB电压降(来自通用串行总线规定Rev2.0)图2USB器件插孔图3从USB简单充电100mA和从AC适配器充电350mA不需要枚举，这是因为USB充电电流不超过“一个单元负载”(100mA)。3.3V系统负载总是从电池汲取电流。USB电源所有主机USB设备(如PC和笔记本电脑)至少可以供出500mA电流或每个USB插口提供5个“单元负载”。在USB述语中，“一个单元负载”是100mA。自供电USB插孔也可以提供5个单元负载。总线供电USB插孔保证提供一个单元负载(100mA)。根据USB规范和图1的说明，在缆线外设端，来自USB主机或供电插孔的最小有效电压是4.5V，而来自USB总线供电插孔的最小电压是4.35V。这些电压在为锂离子电池充电时(一般需要4.2V)，其余量是很小的。插入USB端口的所有设备开始汲取的电流不得大于100mA。在与主机通信后，器件可决定它是否可以占用整个500mA。USB外设包含两个插孔中的一个。两个插孔都比PC和其他USB主机中的插口要小。“SeriesB"和更小的“SeriesMini-B”插孔示于图2。从SeriesB的引脚1(+5V)和4(地)和SeriesMini-B的引脚1(+5V)和5(地)得到电源。一旦连接，所有USB设备需要主机对其加以识别。这称之为“枚举”。在识别过程中，主机决定USB设备的电源以及是否为其供电，对于被认可的设备可以将负载电流从100mA增大到500mA。简单的USB/AC适配器充电电路某些非常基本的设备不希望额外的软件开销，此开销对有效USB电源的分类和最佳使用是需要的。若设备负载电流限制到100mA(在USB中称之为“一单元负载”)，则任何USB主机、...
