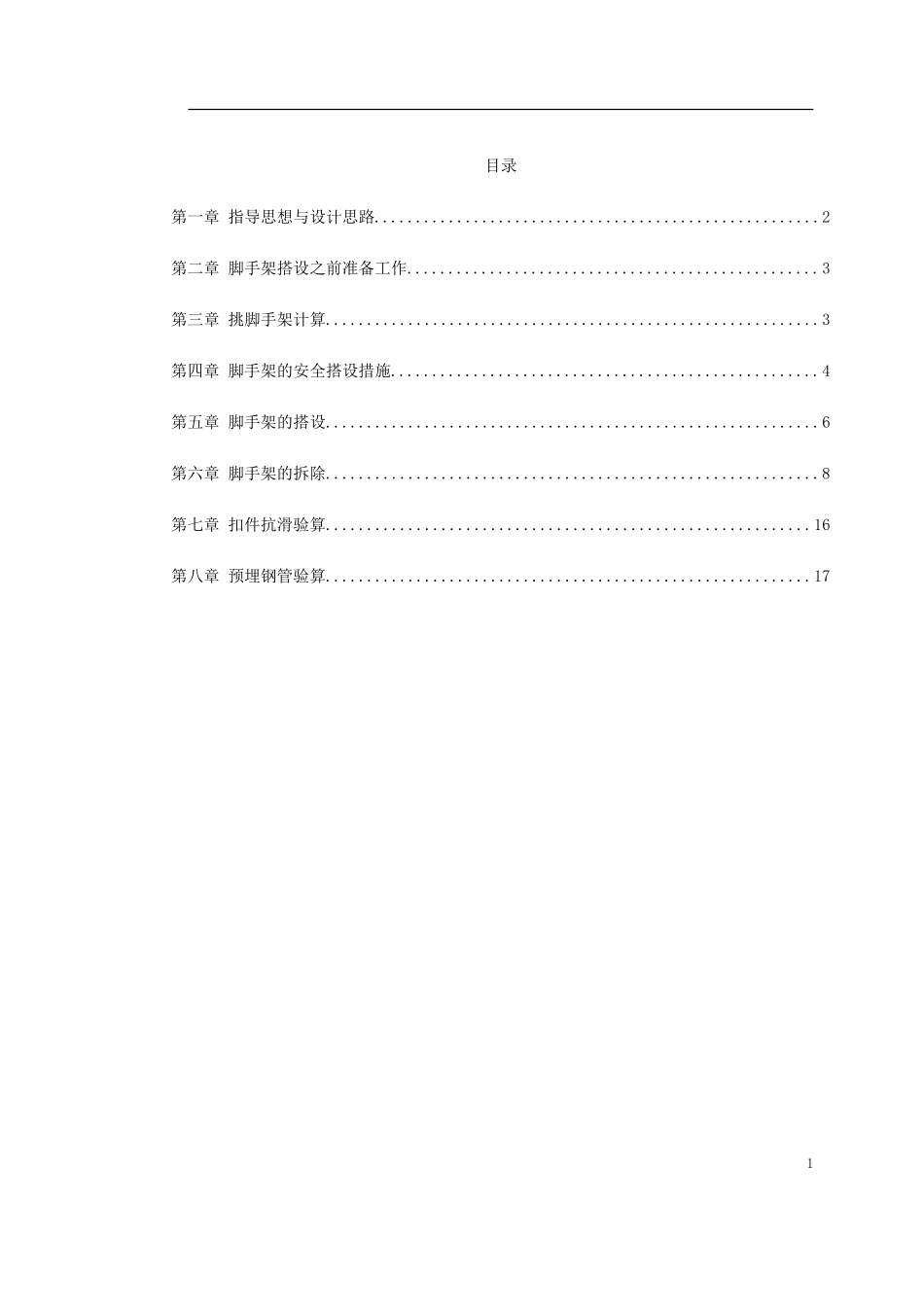

目录第一章指导思想与设计思路......................................................2第二章脚手架搭设之前准备工作..................................................3第三章挑脚手架计算............................................................3第四章脚手架的安全搭设措施....................................................4第五章脚手架的搭设............................................................6第六章脚手架的拆除............................................................8第七章扣件抗滑验算...........................................................16第八章预埋钢管验算...........................................................171第一章指导思想与设计思路1).职工之家扩建配套工程原施工组织设计大纲拟采用爬架，由于目前爬架施工准备工作远远跟不上施工生产进度，为安全生产，保质保量地完成暨定工期，我们决定从标准层第十一层开始采用逐层外挑的挑架施工。2）.本挑架方案本着节约成本、支拆方便、及对砌筑和外装修影响小的原则进行编制，与常规的周边搭设脚手架相比，其优点为大面积外挑钢管脚手架省去了斜撑，而直接靠拉筋和挑杆构成三角受力模型承重，使对砌筑及外墙装饰影响程度降至最小，加快了进度并保证了质量。3）.结合本工程实际情况，在挑架的施工中采用外挑钢管和外挑槽钢两种型式，在核心筒、剪力墙处按每五层外挑一层三角架槽钢（即采用槽钢与预埋铁板焊接成三角架外挑的施工方法），在其他大面楼层上则直接采用普通钢管与楼层的预埋短钢管相连接固定的方法进行外挑，每层利用拉筋进行拉结。4）.悬挑钢管脚手架采用层层外挑、层层拉结的搭设的方法进行，搭设顺序及循环为：搭设底层挑杆搭设底层大横杆搭设底层内外立杆搭设底层第二排大小横杆待砼强度达到标准后再用钢筋进行拉结脚手架进行下一层脚手架搭设…….如此循环搭设。考虑到施工时钢筋拉结施工滞后（必须待楼面砼强度达到要求后），为保证安全，因此在底层施2工时采用加斜撑的办法用以承受两层的架子重量和施工荷载（计算时按五层自重及两层作业层验算，其计算值偏大，需加拉筋，因此考虑只承受两层重量），其它各层均按拉结受力考虑，其搭设示意图详见附图1，其计算书详见计算附件一。第二章脚手架搭设之前准备工作1、楼层板现浇前，将间距为1.6m的40公分的短钢管（钢管下加焊100*100的10厚锚板）直接插入板底，短钢...
