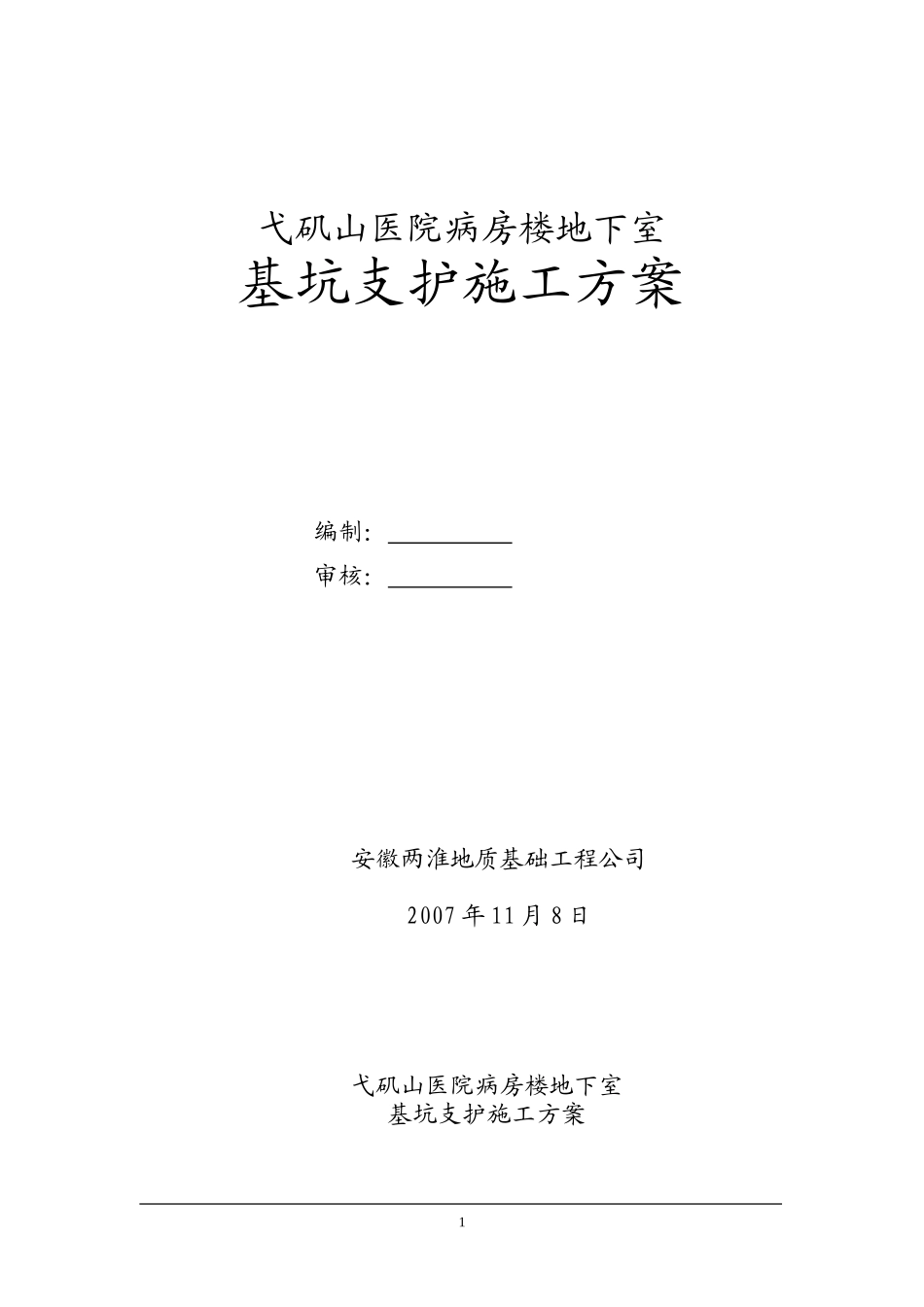

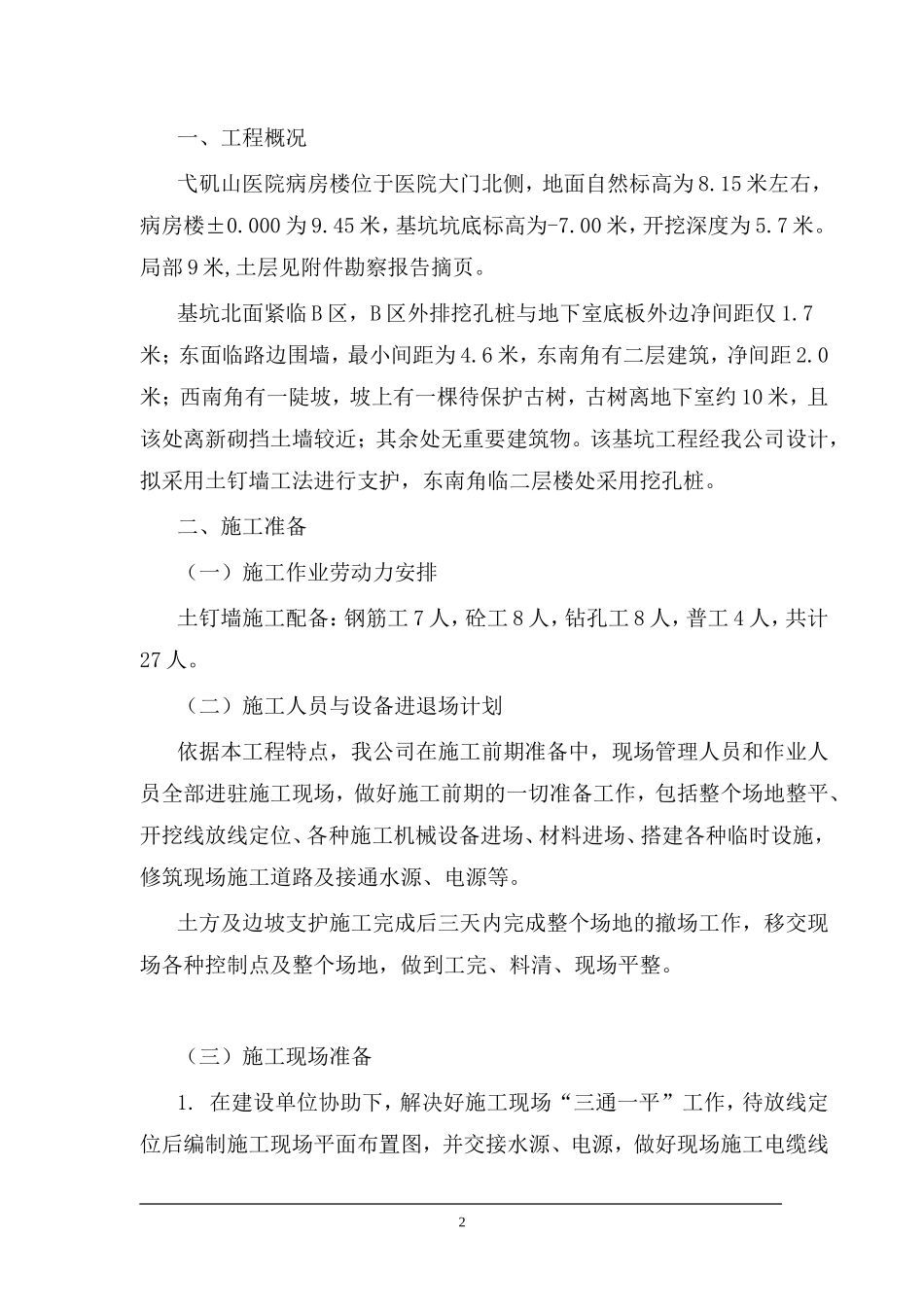

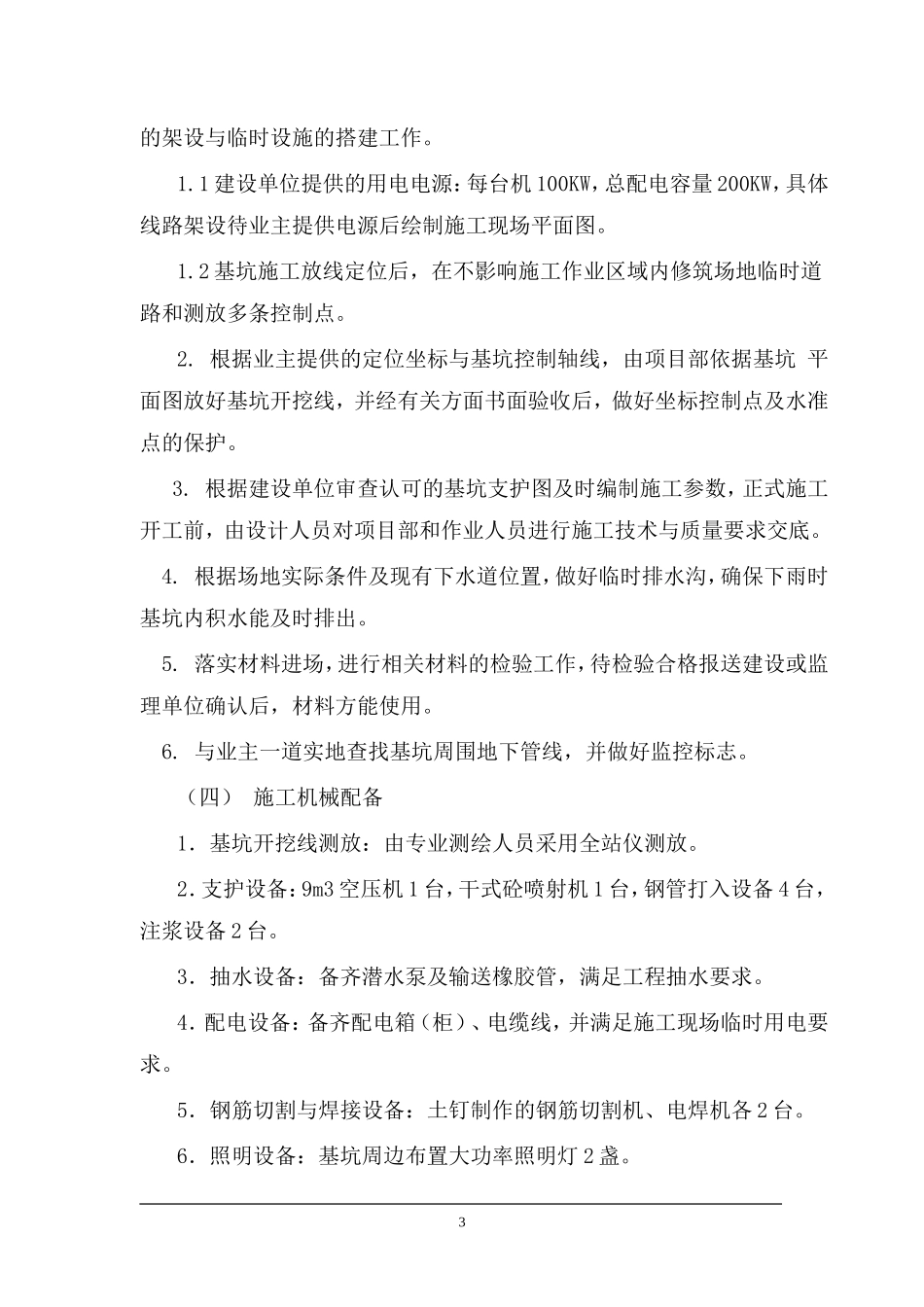

弋矶山医院病房楼地下室基坑支护施工方案编制：审核：安徽两淮地质基础工程公司2007年11月8日弋矶山医院病房楼地下室基坑支护施工方案1一、工程概况弋矶山医院病房楼位于医院大门北侧，地面自然标高为8.15米左右，病房楼±0.000为9.45米，基坑坑底标高为-7.00米，开挖深度为5.7米。局部9米,土层见附件勘察报告摘页。基坑北面紧临B区，B区外排挖孔桩与地下室底板外边净间距仅1.7米；东面临路边围墙，最小间距为4.6米，东南角有二层建筑，净间距2.0米；西南角有一陡坡，坡上有一棵待保护古树，古树离地下室约10米，且该处离新砌挡土墙较近；其余处无重要建筑物。该基坑工程经我公司设计，拟采用土钉墙工法进行支护，东南角临二层楼处采用挖孔桩。二、施工准备（一）施工作业劳动力安排土钉墙施工配备：钢筋工7人，砼工8人，钻孔工8人，普工4人，共计27人。（二）施工人员与设备进退场计划依据本工程特点，我公司在施工前期准备中，现场管理人员和作业人员全部进驻施工现场，做好施工前期的一切准备工作，包括整个场地整平、开挖线放线定位、各种施工机械设备进场、材料进场、搭建各种临时设施，修筑现场施工道路及接通水源、电源等。土方及边坡支护施工完成后三天内完成整个场地的撤场工作，移交现场各种控制点及整个场地，做到工完、料清、现场平整。（三）施工现场准备1.在建设单位协助下，解决好施工现场“三通一平”工作，待放线定位后编制施工现场平面布置图，并交接水源、电源，做好现场施工电缆线2的架设与临时设施的搭建工作。1.1建设单位提供的用电电源：每台机100KW，总配电容量200KW，具体线路架设待业主提供电源后绘制施工现场平面图。1.2基坑施工放线定位后，在不影响施工作业区域内修筑场地临时道路和测放多条控制点。2.根据业主提供的定位坐标与基坑控制轴线，由项目部依据基坑平面图放好基坑开挖线，并经有关方面书面验收后，做好坐标控制点及水准点的保护。3.根据建设单位审查认可的基坑支护图及时编制施工参数，正式施工开工前，由设计人员对项目部和作业人员进行施工技术与质量要求交底。4.根据场地实际条件及现有下水道位置，做好临时排水沟，确保下雨时基坑内积水能及时排出。5.落实材料进场，进行相关材料的检验工作，待检验合格报送建设或监理单位确认后，材料方能使用。6.与业主一道实地查找基坑周围地下管线，并做好监控标志。（四）施工机械配备1．基坑开挖线测放：由专业测绘人员采用全站仪测放。2．支护设备：9m3空压机1...
