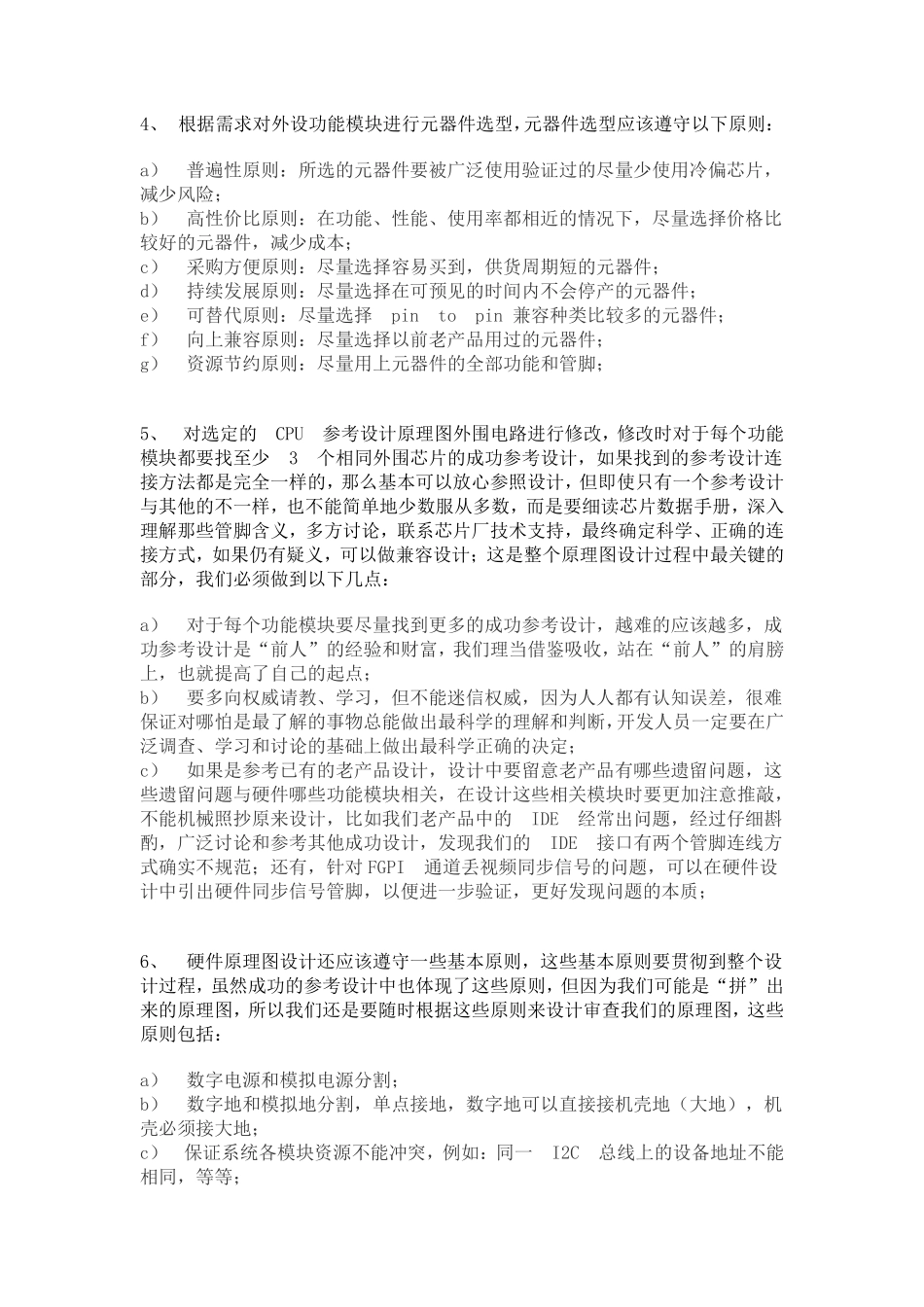

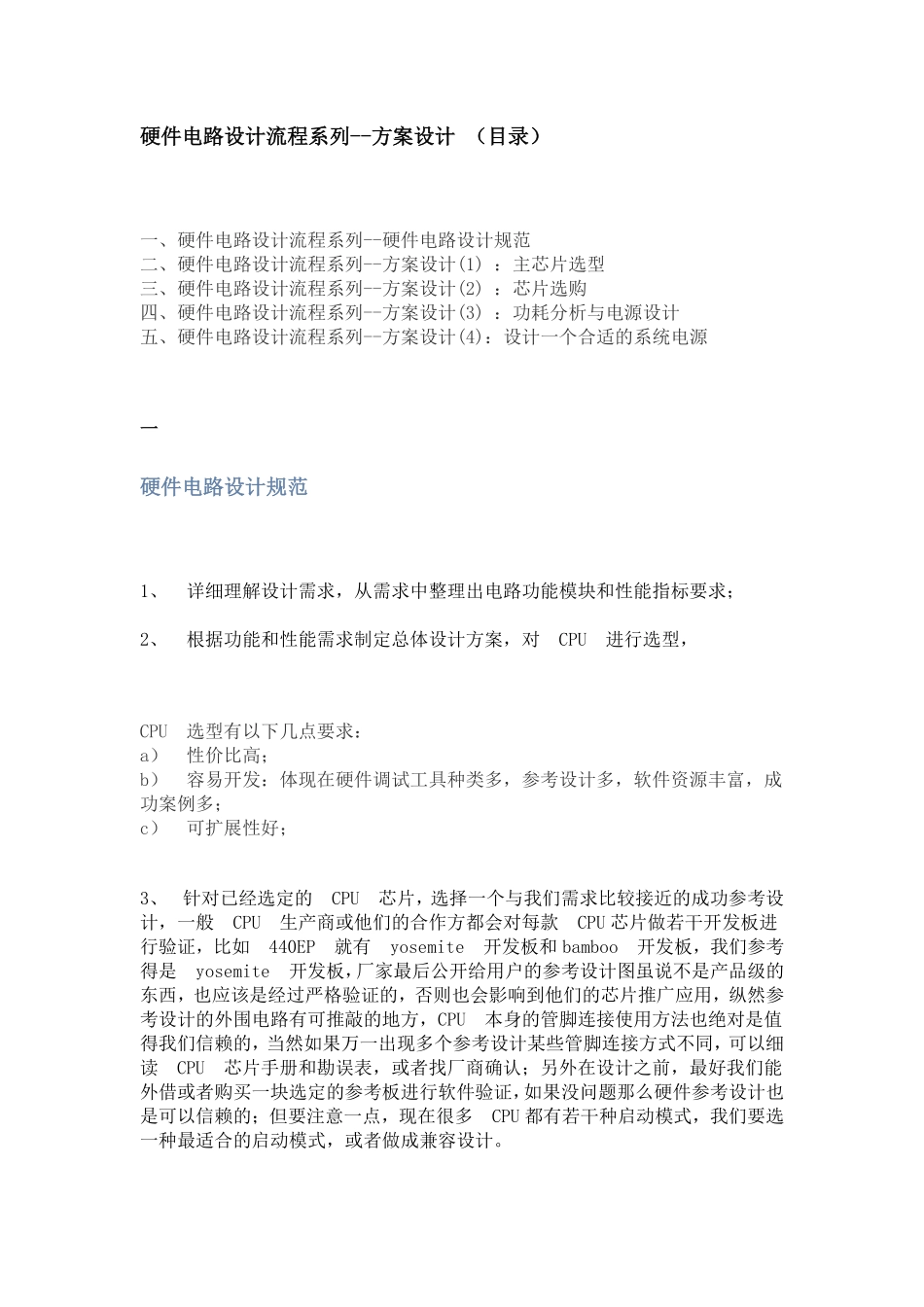

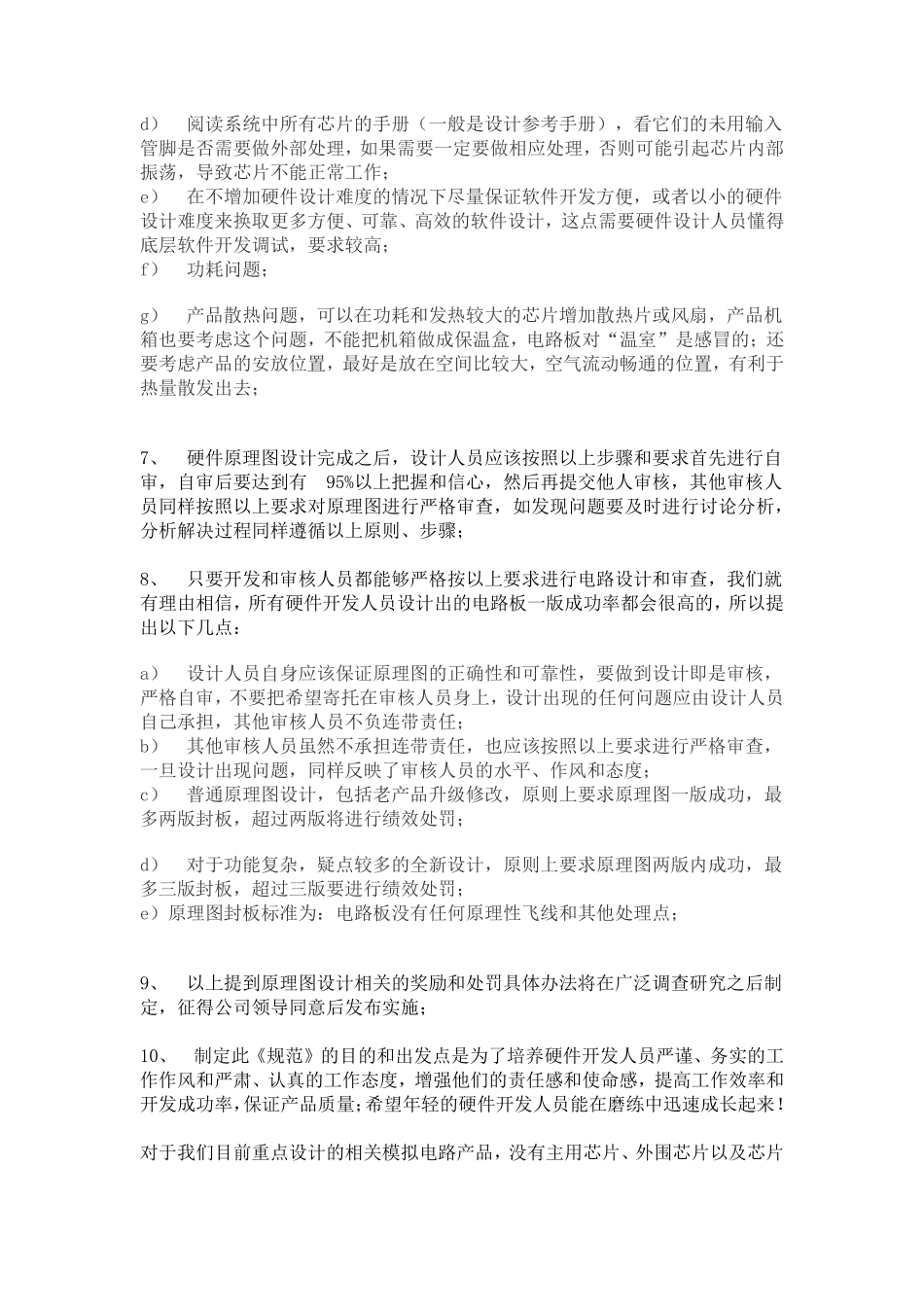

硬件电路设计流程系列--方案设计（目录）一、硬件电路设计流程系列--硬件电路设计规范二、硬件电路设计流程系列--方案设计(1)：主芯片选型三、硬件电路设计流程系列--方案设计(2)：芯片选购四、硬件电路设计流程系列--方案设计(3)：功耗分析与电源设计五、硬件电路设计流程系列--方案设计(4)：设计一个合适的系统电源一硬件电路设计规范1、详细理解设计需求，从需求中整理出电路功能模块和性能指标要求；2、根据功能和性能需求制定总体设计方案，对CPU进行选型，CPU选型有以下几点要求：a）性价比高；b）容易开发：体现在硬件调试工具种类多，参考设计多，软件资源丰富，成功案例多；c）可扩展性好；3、针对已经选定的CPU芯片，选择一个与我们需求比较接近的成功参考设计，一般CPU生产商或他们的合作方都会对每款CPU芯片做若干开发板进行验证，比如440EP就有yosemite开发板和bamboo开发板，我们参考得是yosemite开发板，厂家最后公开给用户的参考设计图虽说不是产品级的东西，也应该是经过严格验证的，否则也会影响到他们的芯片推广应用，纵然参考设计的外围电路有可推敲的地方，CPU本身的管脚连接使用方法也绝对是值得我们信赖的，当然如果万一出现多个参考设计某些管脚连接方式不同，可以细读CPU芯片手册和勘误表，或者找厂商确认；另外在设计之前，最好我们能外借或者购买一块选定的参考板进行软件验证，如果没问题那么硬件参考设计也是可以信赖的；但要注意一点，现在很多CPU都有若干种启动模式，我们要选一种最适合的启动模式，或者做成兼容设计。4、根据需求对外设功能模块进行元器件选型，元器件选型应该遵守以下原则：a）普遍性原则：所选的元器件要被广泛使用验证过的尽量少使用冷偏芯片，减少风险；b）高性价比原则：在功能、性能、使用率都相近的情况下，尽量选择价格比较好的元器件，减少成本；c）采购方便原则：尽量选择容易买到，供货周期短的元器件；d）持续发展原则：尽量选择在可预见的时间内不会停产的元器件；e）可替代原则：尽量选择pintopin兼容种类比较多的元器件；f）向上兼容原则：尽量选择以前老产品用过的元器件；g）资源节约原则：尽量用上元器件的全部功能和管脚；5、对选定的CPU参考设计原理图外围电路进行修改，修改时对于每个功能模块都要找至少3个相同外围芯片的成功参考设计，如果找到的参考设计连接方法都是完全一样的，那么基本可以放心参照设计，但即使只有一个参考设计与其他的不一样，也不能简单地少数服从...
