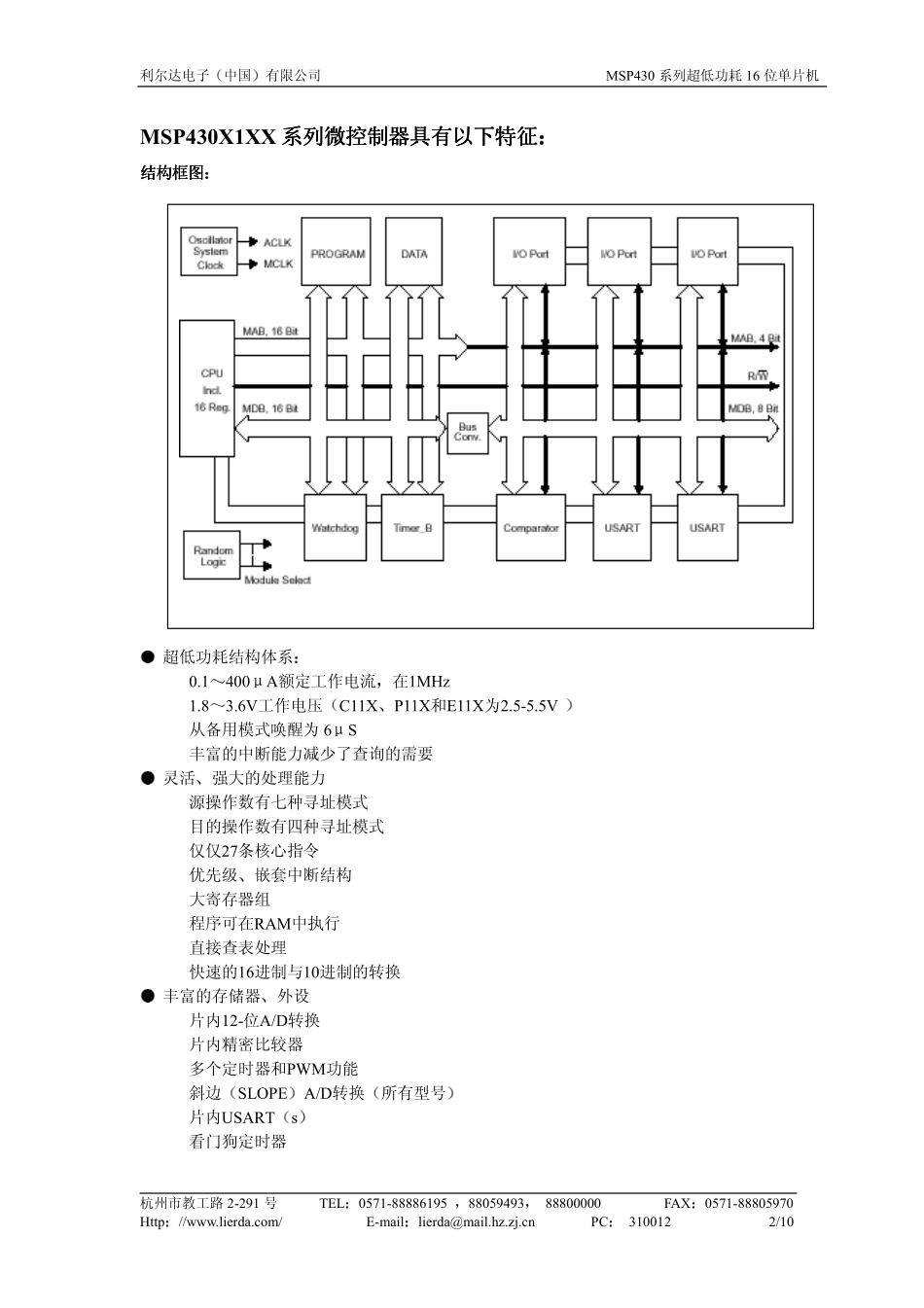

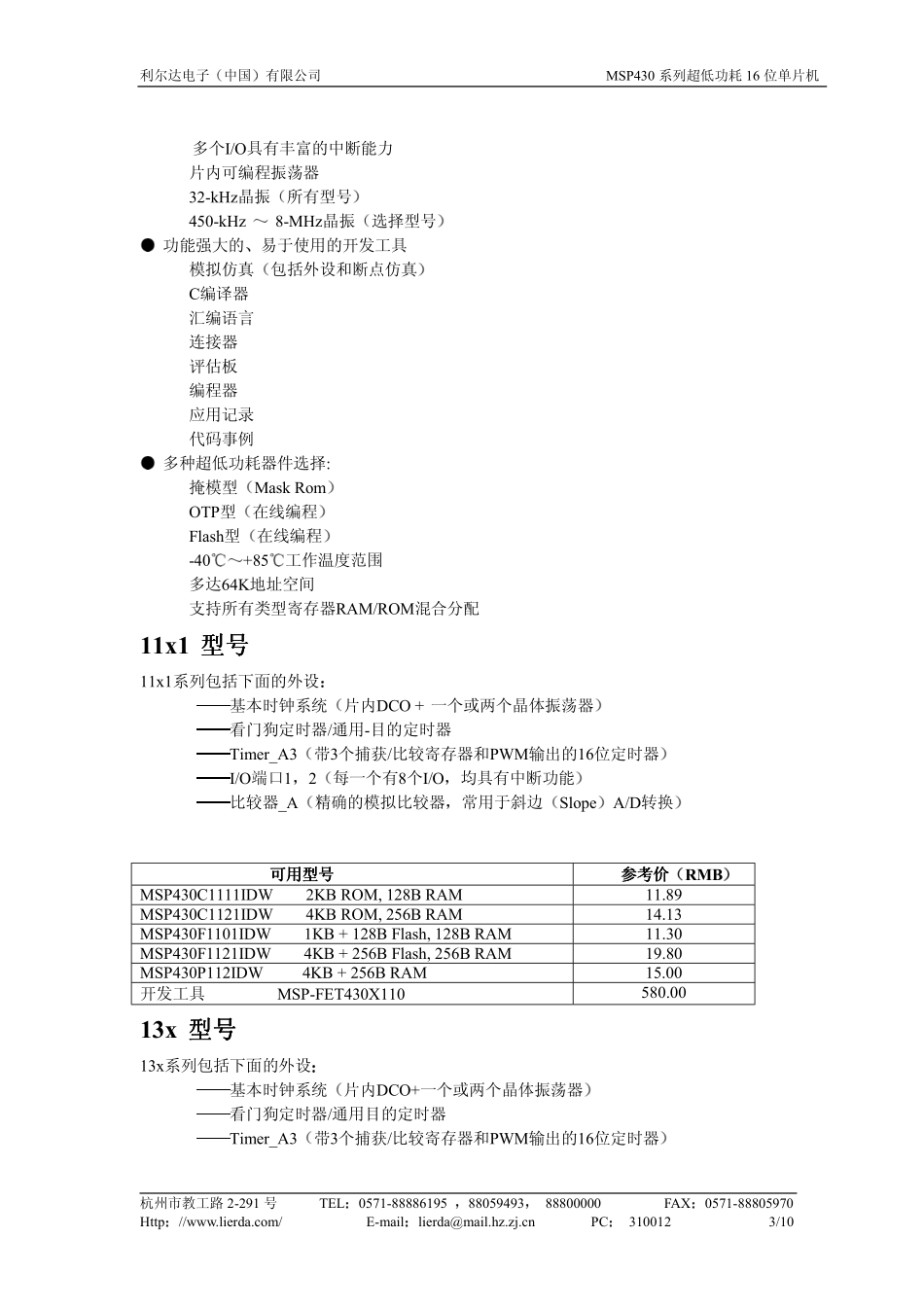

利尔达电子中国有限公司MSP430系列超低功耗16位单片机杭州市教工路2-291号TEL0571-888861958805949388800000FAX0571-88805970Http//www.lierda.com/E-maillierda@mail.hz.zj.cnPC3100121/10新一代超低功耗新一代超低功耗新一代超低功耗新一代超低功耗16位单片机位单片机位单片机位单片机TIMSP430系列系列系列系列美国TI公司的MSP430系列单片机可以分为以下几个系列X1XXX3XXX4XX等等而且在不断发展从存储器角度又可分为ROMC型OTPP型EPROME型FlashMemoryF型系列的全部成员均为软件兼容可以方便地在系列各型号间移植MSP430系列单片机的MCU设计成适合各种应用的16位结构它采用冯-纽曼结构因此RAMROM和全部外围模块都位于同一个地址空间内特点特点特点特点同其它微控制器相比MSP430系列可以大大延长电池的使用寿命6S的启动时间可以使启动更加迅速ESD保护抗干扰力强低电压供电多达64KB寻址空间包含ROMRAM闪存RAM和外围模块将来计划扩大至1MB通过堆栈处理中断和子程序调用层次无限制仅3种子令格式全部为正交结构尽可能做到1字/指令源操作数有7种寻址模式目的操作数有4种寻址模式外部中断引脚I/O口具有中断能力中断优先级对同时发生的中断按优先级别处理嵌套中断结构可以在中断服务过程中再次响应其它中断外围模块地址为存储器分配全部寄存器不占用RAM空间均在模块内定时器中断可用于事件计数时序发生PWM等看门狗功能A/D转换器10位或更高精度正交指令简化了程序的开发所有指令可以用任意寻址模式已开发了C-编译器模块设计思想所有模块采用存储器分配MSP430全部为工业级16位RISCMCU-4085ºC下面按照MSP430X1XX系列MSP430X3XX系列MSP430X4XX系列分别予以介绍利尔达电子中国有限公司MSP430系列超低功耗16位单片机杭州市教工路2-291号TEL0571-888861958805949388800000FAX0571-88805970Http//www.lierda.com/E-maillierda@mail.hz.zj.cnPC3100122/10MSP430X1XX系列微控制器具有以下特征系列微控制器具有以下特征系列微控制器具有以下特征系列微控制器具有以下特征结构框图结构框图结构框图结构框图超低功耗结构体系0.1400A额定工作电流在1MHz1.83.6V工作电压C11XP11X和E11X为2.5-5.5V从备用模式唤醒为6S丰富的中断能力减少了查询的需要灵活强大的处理能力源操作数有七种寻址模式目的操作数有四种寻址模式仅仅27条核心指令优先级嵌套中断结构大寄存器组程序可在RAM中执行直接查表处理快速的16进制与10进制的转换丰富的存储器外设片内12-位A/D转换片内精密比较器...
