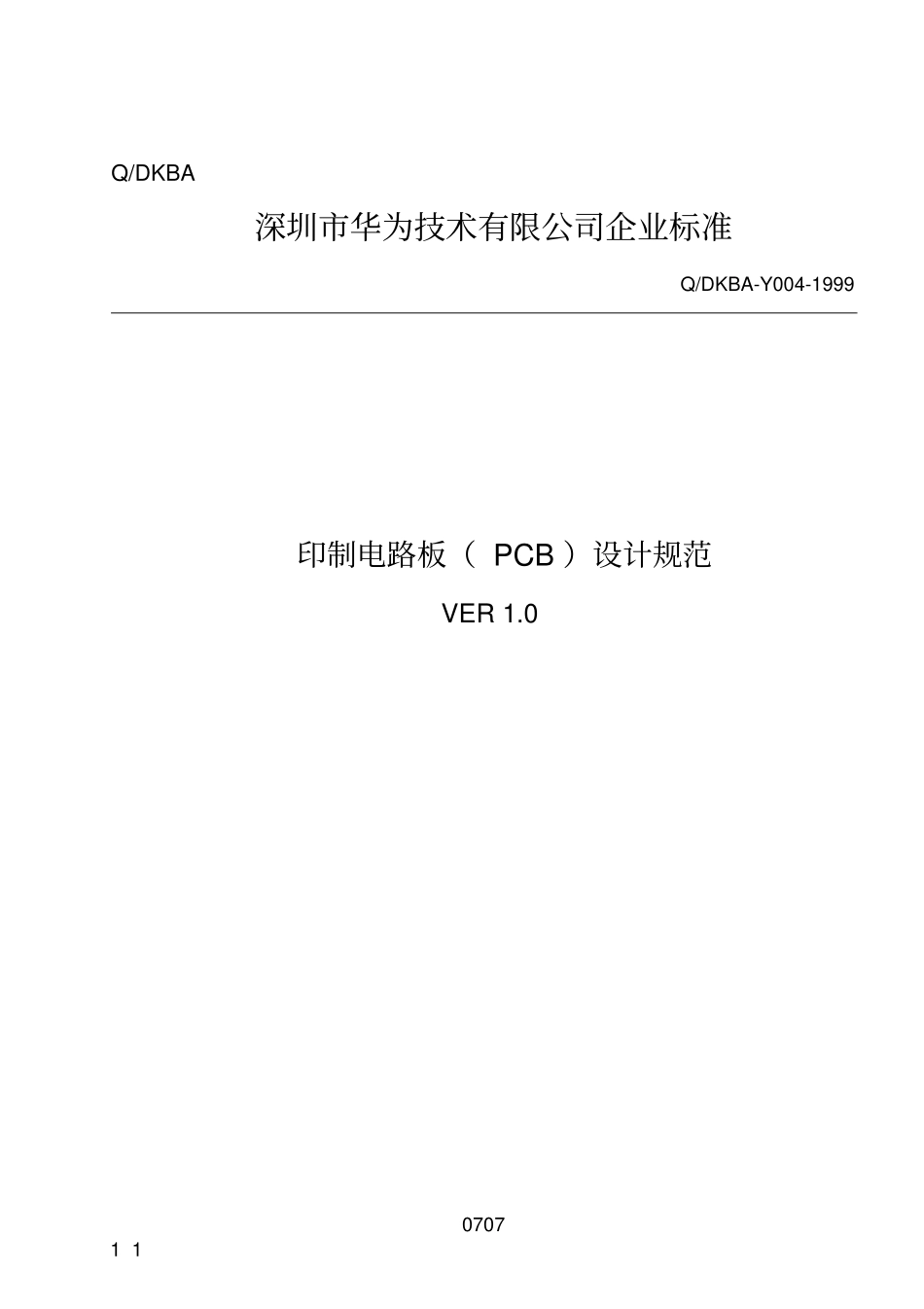

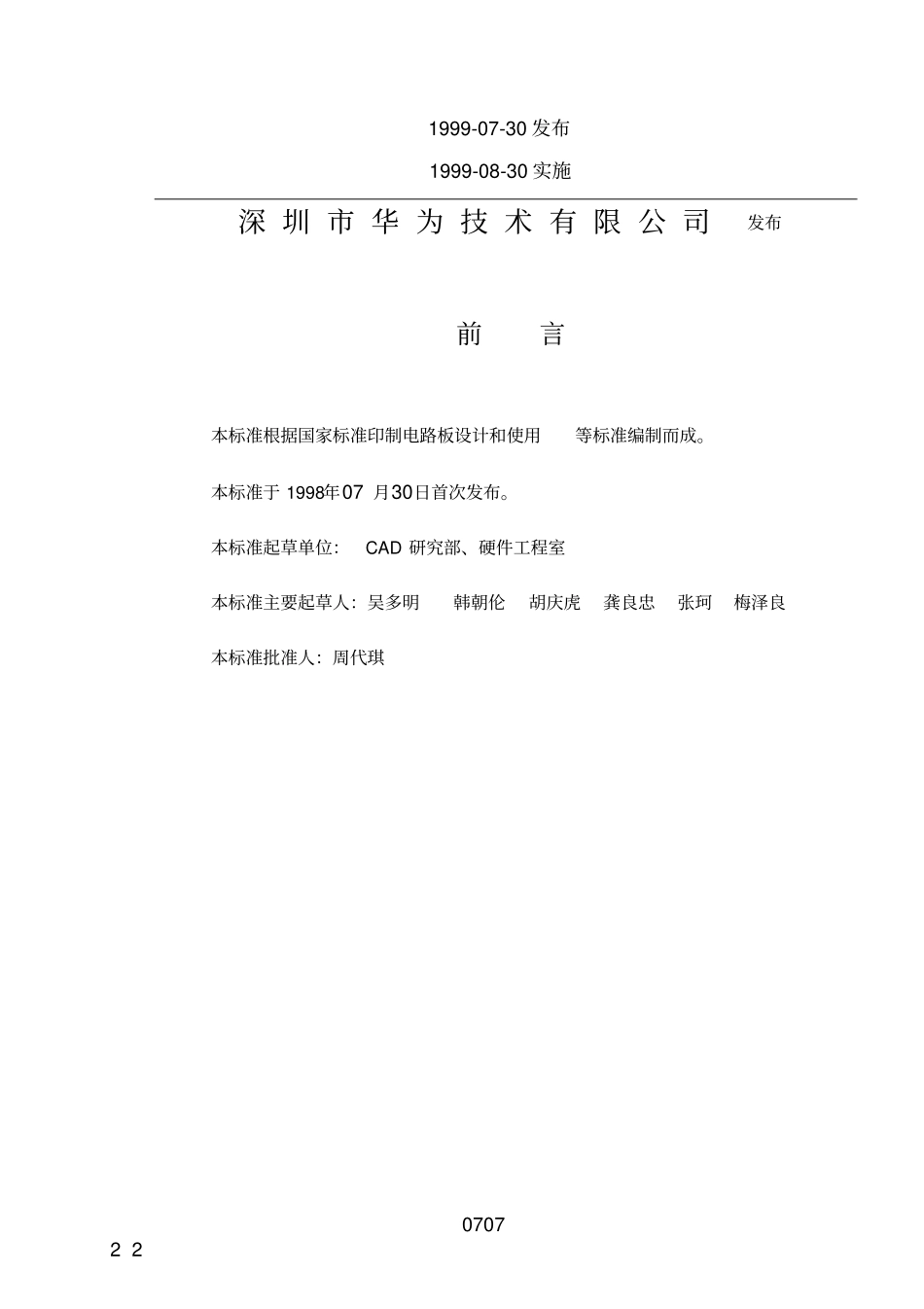

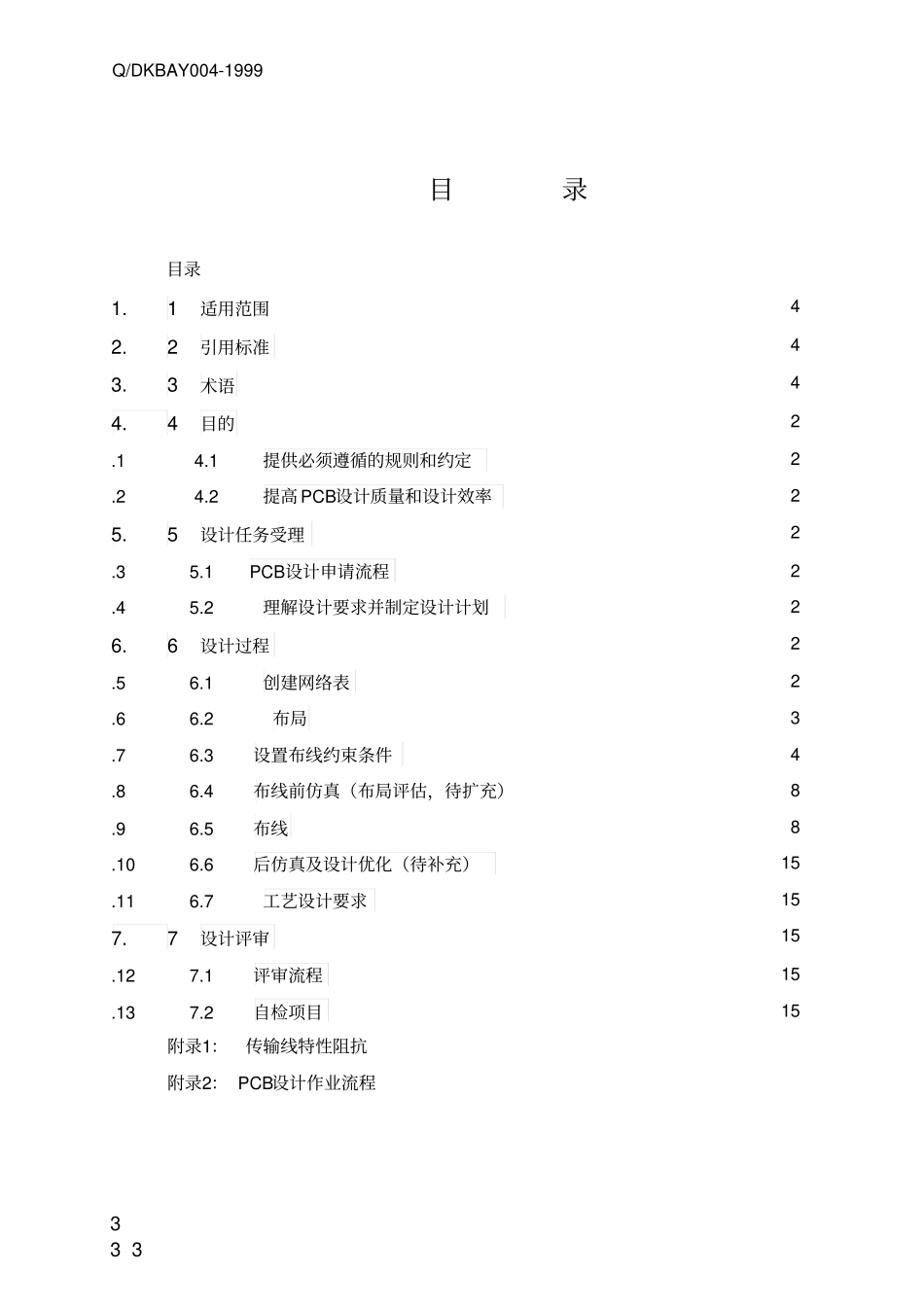

Q/DKBA深圳市华为技术有限公司企业标准Q/DKBA-Y004-1999印制电路板（PCB）设计规范VER1.00707111999-07-30发布1999-08-30实施深圳市华为技术有限公司发布前言本标准根据国家标准印制电路板设计和使用等标准编制而成。本标准于1998年07月30日首次发布。本标准起草单位：CAD研究部、硬件工程室本标准主要起草人：吴多明韩朝伦胡庆虎龚良忠张珂梅泽良本标准批准人：周代琪070722Q/DKBA-Y004-1999333目录目录1.1适用范围42.2引用标准43.3术语44.4目的2.14.1提供必须遵循的规则和约定2.24.2提高PCB设计质量和设计效率25.5设计任务受理2.35.1PCB设计申请流程2.45.2理解设计要求并制定设计计划26.6设计过程2.56.1创建网络表2.66.2布局3.76.3设置布线约束条件4.86.4布线前仿真（布局评估，待扩充）8.96.5布线8.106.6后仿真及设计优化（待补充）15.116.7工艺设计要求157.7设计评审15.127.1评审流程15.137.2自检项目15附录1：传输线特性阻抗附录2：PCB设计作业流程深圳市华为技术有限公司企业标准Q/DKBA-Y004-1999印制电路板（PCB）设计规范1.适用范围本《规范》适用于华为公司CAD设计的所有印制电路板（简称PCB）。2.引用标准下列标准包含的条文，通过在本标准中引用而构成本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨，使用下列标准最新版本的可能性。[s1]GB4588.3—88印制电路板设计和使用Q/DKBA-Y001-1999印制电路板CAD工艺设计规范1.术语1..1PCB（PrintcircuitBoard)：印刷电路板。1..2原理图：电路原理图，用原理图设计工具绘制的、表达硬件电路中各种器件之间的连接关系的图。1..3网络表：由原理图设计工具自动生成的、表达元器件电气连接关系的文本文件，一般包含元器件封装、网络列表和属性定义等组成部分。1..4布局：PCB设计过程中，按照设计要求，把元器件放置到板上的过程。深圳市华为技术有限公司1999-07-30批准1999-08-30实施141..5仿真：在器件的IBISMODEL或SPICEMODEL支持下，利用EDA设计工具对PCB的布局、布线效果进行仿真分析，从而在单板的物理实现之前发现设计中存在的EMC问题、时序问题和信号完整性问题，并找出适当的解决方案。深圳市华为技术有限公司1999-07-30批准1999-08-30实施15Q/DKBA-Y004-1999II.目的A.本规范归定了我司PCB设计的流程和设计原则，主要目的是为PCB设计者提供必须遵循的规则和约定。B.提高PCB设计质量和设计效率。提高PCB的可生产性、可测试、可维护性。III.设计...
