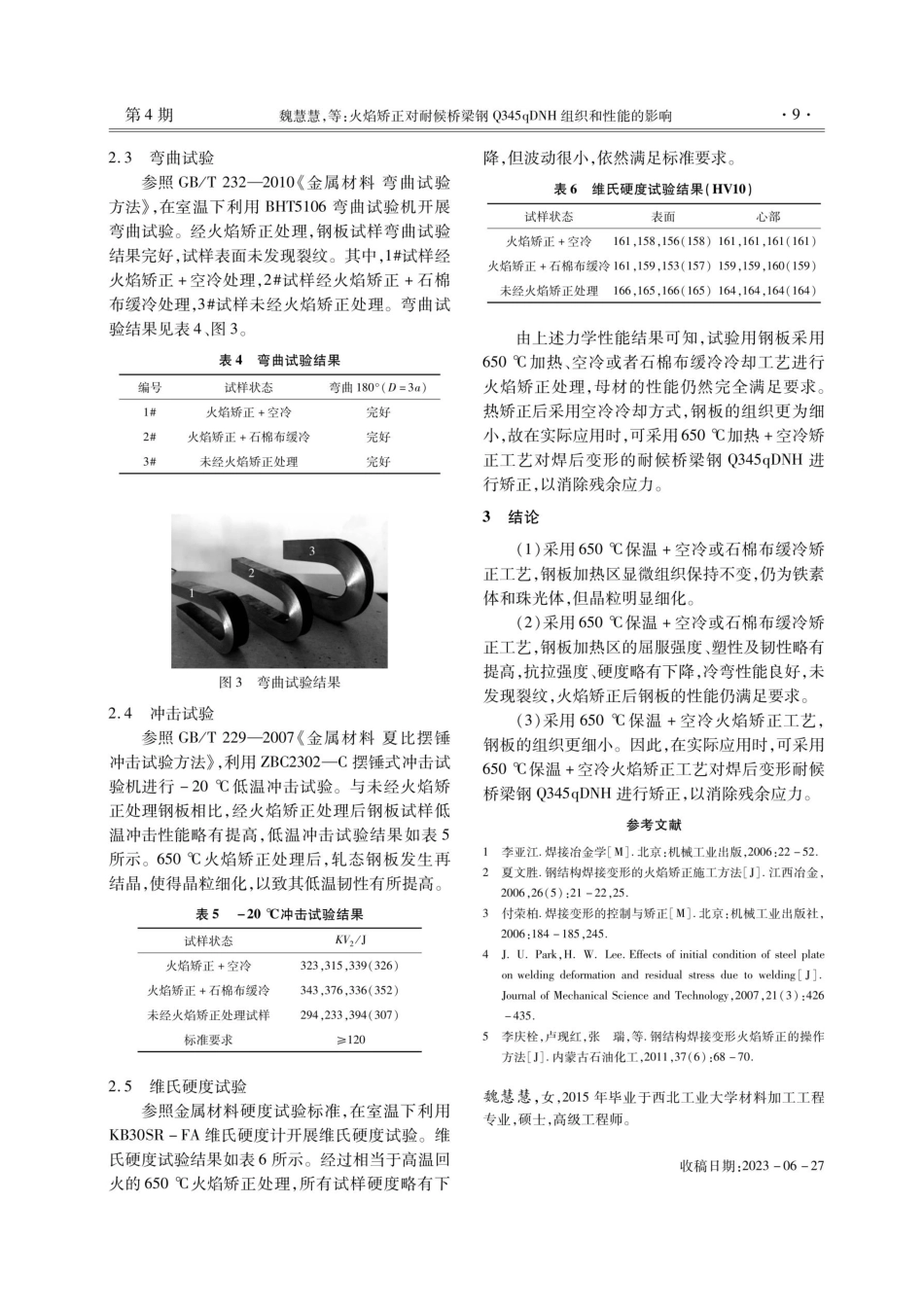

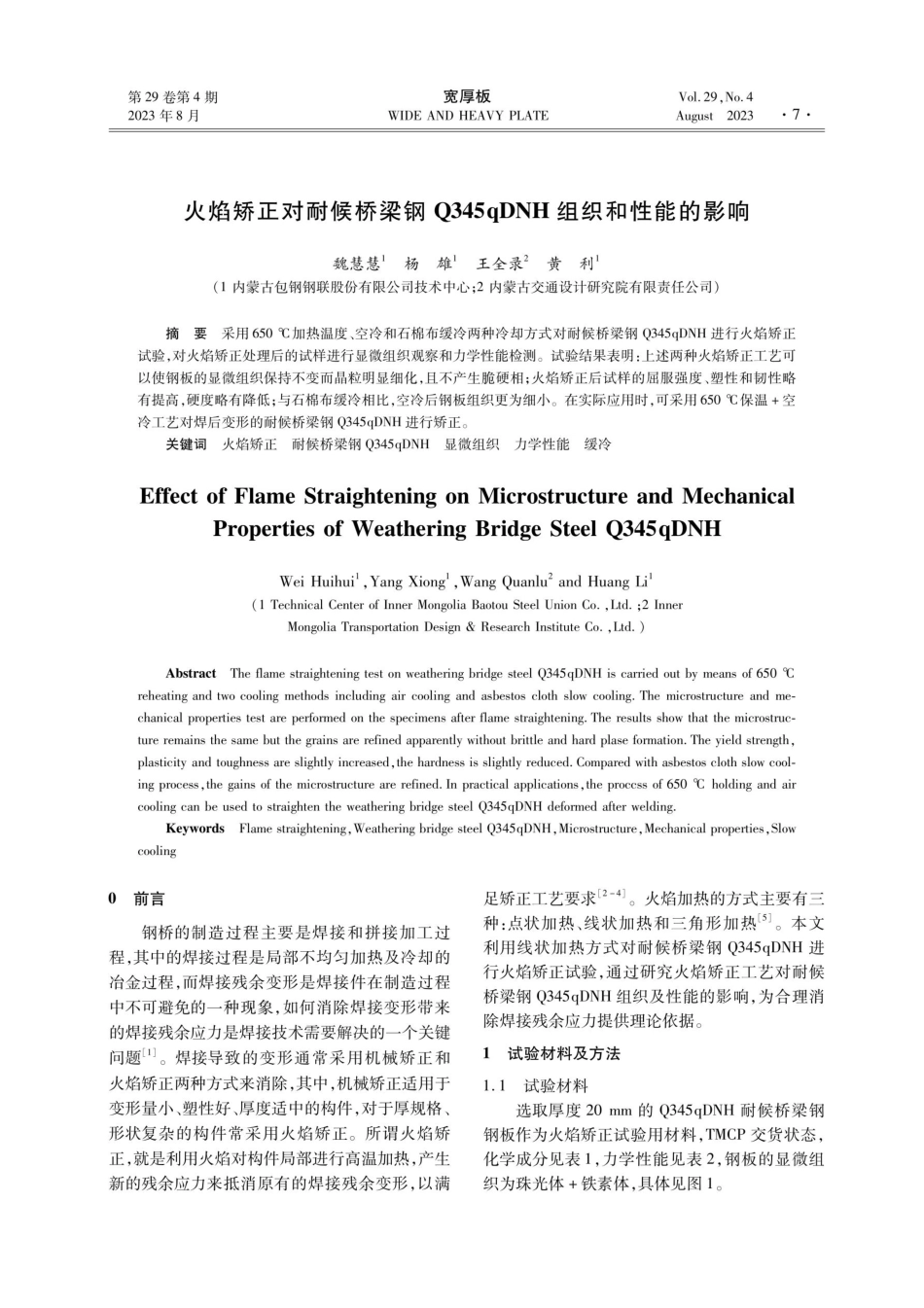

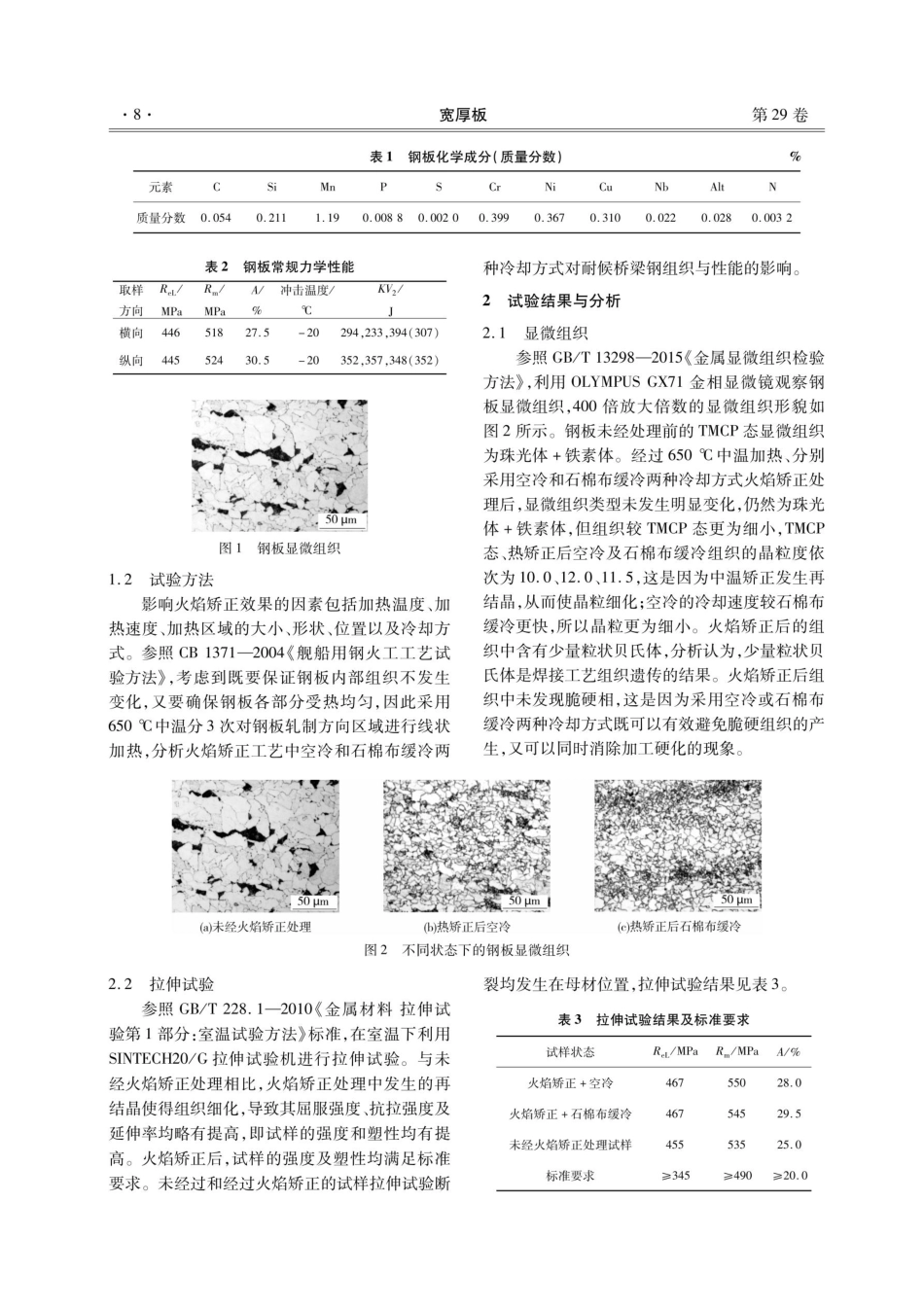

第29卷第4期2023年8月宽厚板WIDEANDHEAVYPLATEVol.29,No.4August2023火焰矫正对耐候桥梁钢Q345qDNH组织和性能的影响魏慧慧＇杨雄’王全录²黄利'（1内蒙古包钢钢联股份有限公司技术中心；2内蒙古交通设计研究院有限责任公司）摘要采用650℃加热温度、空冷和石棉布缓冷两种冷却方式对耐候桥梁钢Q345qDNH进行火焰矫正试验，对火焰矫正处理后的试样进行显微组织观察和力学性能检测。试验结果表明：上述两种火焰矫正工艺可以使钢板的显微组织保持不变而晶粒明显细化，且不产生脆硬相；火焰矫正后试样的屈服强度、塑性和韧性略有提高，硬度略有降低；与石棉布缓冷相比，空冷后钢板组织更为细小。在实际应用时，可采用650℃保温+空冷工艺对焊后变形的耐候桥梁钢Q345qDNH进行矫正。关键词火焰矫正耐候桥梁钢Q345qDNH显微组织力学性能缓冷EffectofFlameStraighteningonMicrostructureandMechanicalPropertiesofWeatheringBridgeSteelQ345qDNHWeiHuihui',YangXiong',WangQuanlu’andHuangLi'(1TechnicalCenterofInnerMongoliaBaotouSteelUnionCo.,Ltd.;2InnerMongoliaTransportationDesign&ResearchInstituteCo.,Ltd.)AbstractTheflamestraighteningtestonweatheringbridgesteelQ345qDNHiscarriedoutbymeansof650℃reheatingandtwocoolingmethodsincludingaircoolingandasbestosclothslowcooling.Themicrostructureandme-chanicalpropertiestestareperformedonthespecimensafterflamestraightening.Theresultsshowthatthemicrostruc-tureremainsthesamebutthegrainsarerefinedapparentlywithoutbrittleandhardplaseformation.Theyieldstrength,plasticityandtoughnessareslightlyincreased,thehardnessisslightlyreduced.Comparedwithasbestosclothslowcool-ingprocess,thegainsofthemicrostructurearerefined.Inpracticalapplications,theproccssof650CholdingandaircoolingcanbeusedtostraightentheweatheringbridgesteelQ345qDNHdeformedafterwelding.KeywordsFlamestraightening,WeatheringbridgesteelQ345qDNH,Microstructure,Mechanicalproperties,Slowcooling0前言钢桥的制造过程主要是焊接和拼接加工过程,其中的焊接过程是局部不均匀加热及冷却的冶金过程，而焊接残余变形是焊接件在制造过程中不可避免的一种现象，如何消除焊接变形带来的焊接残余应力是焊接技术需要解决的一个关键问题[]。焊接导致的变形通常采用机械矫正和火焰矫正两种方式来消除...
